Línea de molino de nivelación de la tensión de rodadura del paso cutáneo 4Hi 0,2-1,5 X 1300
Product Details
La línea de molino de nivelación de la tensión de rodamiento de la línea de nivelación de la tensión de rodamiento 4Hi
,Rolling Tension Leveling Mill Line 4Hi

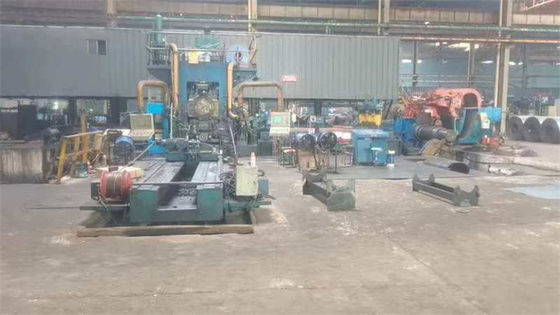

Línea de molino de nivelación de la tensión de rodadura del paso cutáneo 4Hi Paso cutáneo 0,2-1,5 x 1300
Introducción
- Molino de laminado por recubrimiento de piel:Las bandas de acero laminadas en frío y recocidas se aplanan mediante laminado para obtener una forma de placa de alta calidad y mejorar sus propiedades mecánicas.El molino de laminado por recubrimiento de piel puede ser de 2Hi,4Hi laminado, la reducción del grosor de la chapa es un poco con menos presión de laminación.

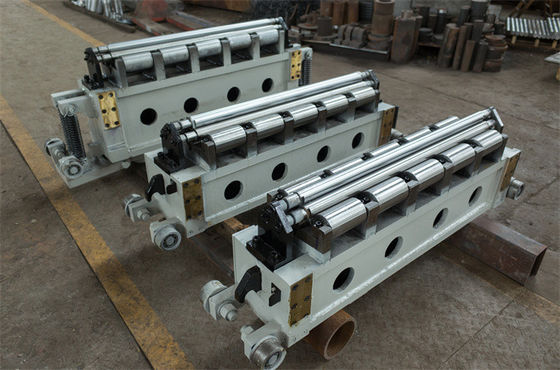

- La máquina de rectificación de múltiples rodillos: Para satisfacer los requisitos de procesamiento posteriores, se utilizan varios métodos de rectificación en la fábrica.La máquina de rectificación de múltiples rodillos se utiliza ampliamenteDespués de pasar a través de esta máquina de alisado, la placa delgada no se estira, sino que sólo convierte las grandes ondas en ondas pequeñas, haciendo que la superficie de la placa sea casi plana.Para placas con un grosor inferior a 0.8mm, el alisador multi-rollo no es tan efectivo.

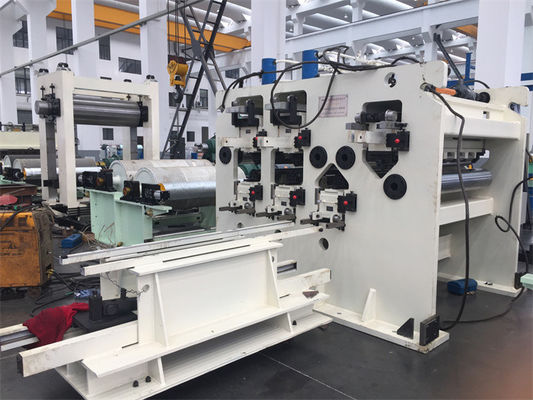

- El nivelador de tensión ((máquina de alisado de flexión de estiramiento) puede formar simultáneamente deformaciones longitudinales y transversales de placas delgadas,Mejorando así plenamente la planitud y las propiedades del material de las placas finasLa tensión se reduce en gran medida debido a la tensión de flexión generada por la flexión.Sólo 1/3 a 1/5 de la tensión requerida para el enderezamiento de estiramiento puro se necesita para lograr el mismo efecto de enderezamientoAdemás, el efecto enderezador es el mejor.
Proceso de trabajo:

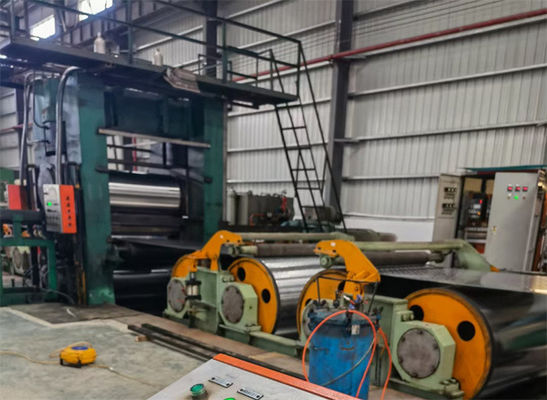

Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading
Parámetros:
- Material: Acero al carbono puro
- Resistencia a la tensión σ S ≤ 350 MPa, resistencia a la tracción σ b ≤ 450 MPa
- Especificación del material:0.2·1.6×1300 mm
- Elongado:0.4 2.0% (tipo seco) 1.0 5.0% (tipo húmedo)
- La tolerancia de las láminas de bobina recoladas laminadas en frío en bruto cumple la norma nacional
- Especificación del material de la lámina de bobina:
- Diámetro exterior máximo de la bobina: 2100 mm, diámetro interior: Φ508 ((Φ610) mm
- Peso máximo de la bobina:27t
- Producto terminado:
- Diámetro interno de la bobina: Φ508 mm, peso máximo de la bobina: 15 t
- Fuerza de rodamiento máxima:6000 KN
- Tensión de paso de la piel: 120 KN
- Velocidad de paso de la piel: ≤ 200 m/min
- Velocidad de desenrollamiento/reenrollamiento: ≤ 200 m/min
- Tensión de desenrollamiento/reenrollamiento: 30/40 KN
- El rango de expansión del mandril de la bobina trasera:Φ508 Φ485 mm ((Φ610 Φ590 mm)
- Altura de la línea de paso del molino:1000 mm
- Dirección de alimentación:Decide el cliente
- Potencia total de la instalación:DC 1240kW,AC 75kW
- Superficie del suelo del molino:21×11×5 m ((largura, ancho y altura)
- Sólo el molino de pases de piel es alto, otras unidades por debajo de 2,5 m de altura
Composición:
| Punto de trabajo | Especificación. | Cuánto tiempo | |
| Sección de desenrollamiento | |||
| 1 | Silla de preparación | 1 juego | |
| 2 |
Vehículo de carga de bobinas |
1 juego | |
| 3 |
Disolventes flotantes |
Para las máquinas de la categoría M3 | 1 juego |
| 4 |
Base de accionamiento |
1 por ciento | |
| 5 |
Base flotante |
1 por ciento | |
| 6 |
Brazo de apoyo |
1 juego | |
| Sección de entrada | |||
| 1 |
Rollo de pinza de entrada |
1 juego | |
| 2 |
Placas de la pala |
1 juego | |
| 3 |
El corte de entrada |
1 juego | |
| 4 |
Rodillo de desviación |
2 conjuntos | |
| Tensión de entrada S rollos | |||
| 1 |
Rolos de tensión S |
Rollo de tensión Φ900×1450 |
2 piezas |
| 2 | Base de rodillo de tensión | 1 por ciento | |
| 3 |
Base de accionamiento |
1 por ciento | |
| 4 |
S rodillo de prensa |
1 juego | |
| Muelle de pastilla para piel | |||
| 1 |
Las demás máquinas |
Columna de soporte 350 × 450 mm |
1 juego |
| 2 |
De las partidas 8403 a 8404 |
Φ370 × 1450 mm | 1 juego |
| 3 |
Rolos de apoyo |
Φ720 × 1420 mm | 1 juego |
| 4 |
Cisternas hidráulicas para el trabajo de flexión de rodillos, balanzas de rodillos de apoyo |
1 juego | |
| 5 |
Dispositivos antes del molino |
Incluye rodillos estabilizadores, rodillos antiarrugas, etc. |
1 juego |
| 6 |
Dispositivos después del molino |
Incluye rodillos estabilizadores, rodillos antiarrugas, etc. |
1 juego |
| 7 |
Dispositivo de cambio de rodillos hidráulicos |
Para el cambio de rodillos de trabajo, cambio de rodillos de apoyo |
1 juego |
| Tensión de salida S rollos | |||
| 1 |
Rolos de tensión S |
rodillo de tensión Φ900×1450 | 2 conjuntos |
| 2 | Base de rodillo de tensión | 1 por ciento | |
| 3 |
Base de accionamiento |
1 por ciento | |
| 4 |
S rodillo de prensa |
1 juego | |
| Sección de salida | |||
| 1 |
Rollo de apoyo de desviación |
1 juego | |
| 2 |
Rodillo de pinza de salida |
1 juego | |
| 3 |
Cisación de salida |
1 juego | |
| 4 |
Placas de la pala |
1 juego | |
| 5 |
Rodillo del deflector de salida |
1 juego | |
| Recoiler | |||
| 1 | Recoiler | Para las máquinas de la categoría M3 | 1 juego |
| 2 | Base de accionamiento | 1 por ciento | |
| 3 | Brazo de apoyo | 1 juego | |
| 4 | Vehículo de descarga de bobinas | 1 juego | |
| 5 | Sillín de bobina | 1 juego | |
| Motores, reductores y juntas universales | |||
| 1 |
Motor de desenrollamiento |
Z4-280-21 110 kW | 1 juego |
| 2 |
Motor de recirculación |
Z4-280-21 110 kW | 1 juego |
| 3 |
4# Motor de rodadura S |
Z4-250-11 110 kW | 2 conjuntos |
| 4 |
3# Motor de rodadura S |
Z4-280-21 200 kW | 2 conjuntos |
| 5 |
Motor de molino de pastilla de piel |
Z4-355-32 400 kW | 1 juego |
| 6 |
4# Reducción de rodillos S |
No obstante lo dispuesto en el apartado 1, el artículo 4 del Reglamento (UE) n.o 182/2011 se aplicará. | 1 juego |
| 7 |
3# Reducción de rodillos S |
No obstante lo dispuesto en el apartado 1, el artículo 4 del Reglamento (UE) n.o 1095/2010 se aplicará a los vehículos de motor. | 1 juego |
| 8 |
Reducción del molino principal |
Se trata de un sistema de control de las emisiones de gases de escape. | 1 juego |
| 9 |
Las demás articulaciones |
Tipo SWC | 1 por ciento |
| 10 |
Relines lineales |
GGB85AB | Cuatro conjuntos |
| Materiales de ayuda | |||
| 1 |
Cerrojos de anclaje de tierra |
Con máquina |
1 juego |
| 2 |
Las demás: |
Con máquina |
1 juego |
| 1 |
Sistema AGC de alta presión |
Incluir cilindro AGC de alta presión, Estación hidráulica de alta presión y control eléctrico |
|
| 2 |
Sistema hidráulico de presión normal |
||
| 3 |
Auto centralización de la CPC |
Sistema automático de CPC |
|
| 4 |
Sistema de paso de la piel húmeda |
||
| 5 |
Sistema de control eléctrico |
Los conductores de CC Siemens 6RA80 |
|
| 6 | Saldador | 1 juego | |
| 7 | Aceitador electrostático | 1 juego | |
| 8 |
Valla de seguridad y alarmas |
1 juego | |
| 9 |
Tubos hidráulicos, cables eléctricos |
1 juego | |
| 10 |
Materiales de instalación |
El cliente prepara las tuberías hidráulicas, los cables eléctricos, el proveedor proporciona la lista detallada |
|
