El indicador ligero de alta velocidad cortó a la línea de la longitud para la hoja de acero
El corte de hoja de la bobina del metal a la longitud es hoja importante de la bobina que procesa para hacer las hojas de acero planas en pedazos, somos fabricante de corte de hoja de metal a la línea máquina de la longitud, tenemos corte suministrado a las líneas de la longitud a cerca de 30 países, las hojas de la bobina que vienen pueden ser hojas de acero laminadas en caliente, en frío, galvanizadas, hoja de acero inoxidable, hojas de aluminio, la hoja ligera del indicador requiere muy bien la nivelación y el corte rápido. Llanura +/-1mm, parada rápida de la hoja que corta los 2m x 28pcs/min, corte los 2m x 40pcs/min. de la mosca.
Las demostraciones de alta velocidad en el funcionamiento continuo del nivelador, de la alimentación serva de la longitud y del esquileo neumático rápido, apilando velocidad siguen las hojas de corte que vienen, para una bobina 2m m x 1250 de x 15T, él toman 20minutes para cortar, sobre la bobina 40minutes uno.
Disposición
Dos sistemas arrollan la preparación de la silla de montar, del solo uncoiler del mandril con la tensión trasera, de la prensa y del policía principales, 4 alto nivelador, lazo del hoyo, guía central, fijación serva de la bobina de la longitud con la película, esquileo, tabla de la correa de la entrega, uno o dos apiladores de los sistemas.
Composición
- Arrolle la silla de montar, bobinas de la tienda uno o dos para el recurso seguro, carga 20T
- Coche cargado de la bobina. bobina de la carga sobre el mandril del uncoiler, la elevación del up-down y caminar fwd-bwd.
- Solo uncoiler del mandril: el mandril hidráulico de la extensión para Ф508mm estándar, motor trasero de la tensión está instalado para el desenrollamiento estable y nivelar, centralizando la base del uncoiler para asegurar el centro de bobina en ceterline.

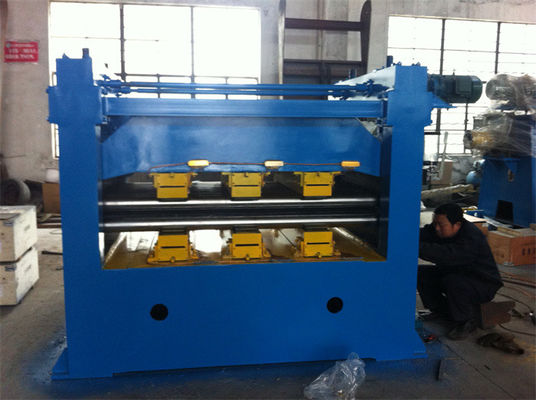

- Nivelador de 2+15 rodillos: 4Hi, 4 rodillos de reserva de las filas, 75KW DC.
- medida de la longitud 7Servo (o withFilm que lamina): La longitud serva que medía (2+5+2 rodillos conducidos por el motor servo y el regulador), con la PU cubrió los rodillos de pellizco para laminar de la película
- Esquileo rápido neumático de la parada: corte de abajo a subir, una forma de V más baja del eje inestable de la cuchilla.
- Transportador de correa: transporte las hojas acabadas al apilador

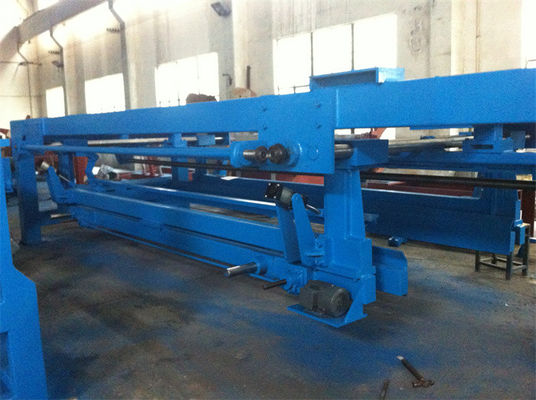

- Apilador: amontonamiento de la carga 5T.
- Coche de las hojas: entregue las hojas hacia fuera, después embalando. pueden ser dos coches, uno que trabaja y el otro que espera.
Parámetros:
| Corte ligero de alta velocidad del indicador a la longitud |
Parámetros |
| Grueso de acero de la hoja de la bobina (milímetros) |
0.2-1.5m m, 0.25-2.0m m, 0,3 -3.0mm, 0.4-4.0m m |
| Anchura de acero de la hoja de la bobina (milímetros) |
600m m, 1000m m, 1250m m, 1600m m |
| Carga de desenrollamiento (TA) |
10T, 15T, 20T |
| línea velocidad (mpm) |
80m/min |
| Cortando la exactitud (milímetros) |
±0.50mm /2m de largo
|
| Nivelación de la precisión |
≤±1.0mm/m2 |
| Cortar las rebabas |
el ≤3% de grueso |
| Amontonamiento de la precisión |
≤1.0mm en anchura, ≤1.5mm de largo, |
| Poder total (kilovatios) |
100KW ~ 130KW ~ 150KW |
| Área de tierra (L x W) |
los 25m x 10m |
Nuestros clientes del corte de alta velocidad a la longitud:
en Malasia, KSA, los UAE, Nigeria, Argelia, los E.E.U.U., Rusia, Etiopía, Egipto, el etc.

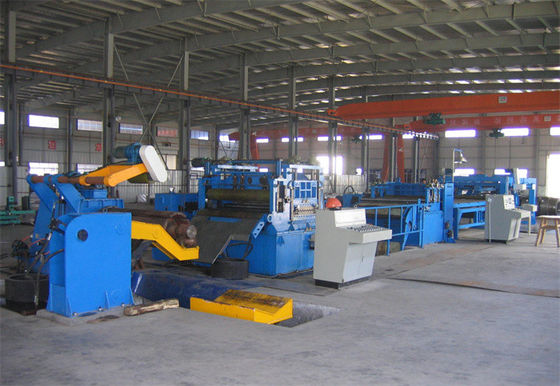

Fotos:
