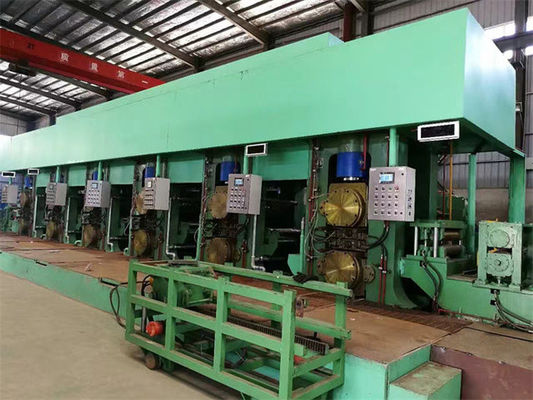

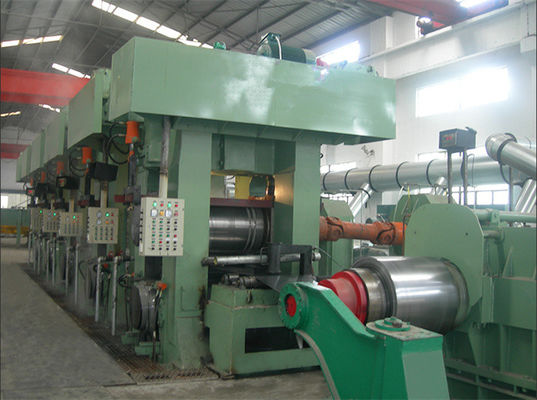

4Hi de alta velocidad 6Hi seis coloca la línea fría en tándem 750 del molino

4Hi de alta velocidad 6Hi seis coloca la línea fría en tándem 750 del molino

Composición

1. Uncoiler hidráulico de la extensión
2. Esquileo hidráulico, tabla de soldadura
3. Acumulador espiral horizontal
4. entrada que procesa la tabla (incluya el rollo de tensión)

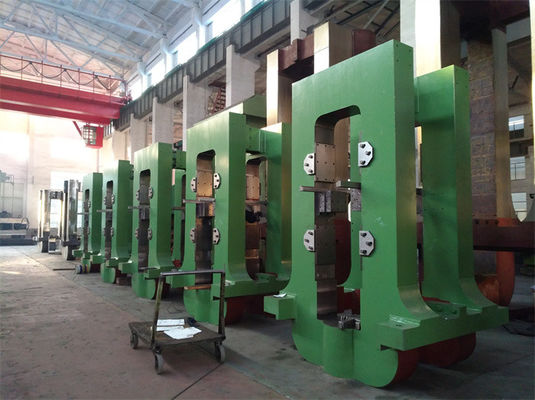

5. molinos de 4hi 6hi, 1#-2#-3#-4#-5#-6#
6. Rodillos de reserva hidráulicos que cambian el dispositivo (6sets)
7. dispositivo cambiante del rodillo del trabajo (2sets)
8. tabla del proceso de salida (esquileo hidráulico)
9. bobina que descarga el coche
10. Sistema hydráulico de la presión normal
11. Sistema hydráulico 1Set del AGC
12. Sistema de lubricante gasopetrolífero 1Set
13. aceite fino que lubrica la estación 1Set
14. Procese el lubricante de la estación (el cliente se prepara)
15. Sistema de control eléctrico 1Set
16. sistema del indicador de grueso, 2sets

Flujo:

Uncoiler→Shear, salida de proceso accumulator→entry de soldadura del → del molino de la tabla del espiral table→Horizontal (incluya el rollo de tensión) →1# 4hi mill→2# mill→3# mill→4# mill→5# mill→6# que procesa el →recoiler→Coil de la tabla (incluya el esquileo) que descarga el coche

Parámetros:

Sistema hidráulico del AGC:

• Válvula serva electrohidráulica: institución 609, el tanque de aceite de acero inoxidable y tubos.
• Incluya la bomba, el tanque, refrigerador, filtro, acumulador de la energía, calentador, los grupos de la válvula, sensor de la dislocación, sensor de la presión, software del AGC y gabinete del ordenador, etc.
• Presión de sistema: 31.5MPa
• Ajustable stepless del trabajo pressure≤18-21MPa
• Velocidad que aprieta máxima
• aceite hidráulico que lleva anti 46#
• Limpieza del aceite en sistema: NAS7
• Temperatura del oi: 45±10℃
• Limpieza de filtración del aceite en tuberías: 10um
• Limpieza de filtración del aceite antes de la válvula serva: 3um
• Limpieza de filtración del aceite de vuelta: el 10μm
• Consumo de agua de enfriamiento: 11m3/h
• Presión del agua de enfriamiento en la circulación: 0.4Mpa
• Calentador eléctrico: 3×2kW

Sistema de control eléctrico:

• Puente de Siemens 6RA80 2 velocidad débil del imán de 4 cuadrantes que ajusta el sistema, control programado de la contestación del PLC de Siemens.
• El cable óptico o el cable del profibus conecta los módulos para realizar la comunicación, con la tensión uniéndose a adentro.
• Tensión que arrolla constante con el diámetro que arrolla que aumenta y seguir la tensión.
• Un cristal principal, los dos paneles de operador, el panel voladizo en el molino 1#, con actual, velocidad, exhibición de la tensión.
• El sistema de control incluye el regulador programable, la pantalla táctil, la bomba, el actuador, la inspección de la señal, el etc., para mostrar parámetros de la máquina, el estado de funcionamiento y el análisis de falta, con la presión, los sensores de posición que se unen a en lazo de control.
• La falta sale, iluminación de la alarma y sonando recordar y la señal anormal 5mins aparece más adelante
