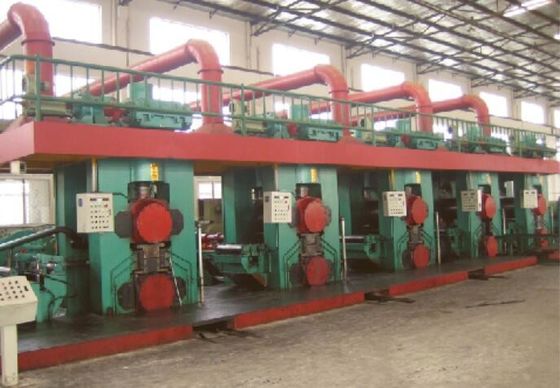

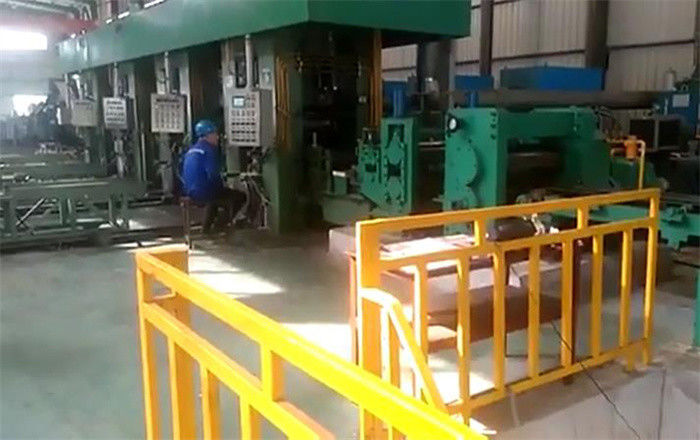

Línea en tándem del laminador en frío del AGC AFC APC con el desenrollamiento del CPC

Línea en tándem del laminador en frío del AGC AFC APC con el desenrollamiento del CPC
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
AGC 750
Trading Properties
MOQ
1SET
period for dispatch
180 -260days
payment method
T/T

Product Details

Resaltar:

Laminador en frío en tándem de APC

,

Laminador en frío en tándem del AFC

,

Laminador del AGC con el desenrollamiento del CPC

Name: Línea en tándem del laminador en frío del AGC/del AFC/de APC
Material: Carbono HRPO de acero
Input: 2-3 x 650m m
Output: 0.25-0.8 x 650m m
Rolling Speed: 360m/min
Work Roller: diámetro 210 x 750
Backup Roller: diámetro 650 x 730
Thickness Control: AGC hidráulico, AFC, APC
Total Power: 5000KW
Land Area: los 60m el x 15m
Product Brief
Línea en tándem del laminador en frío del AGC/del AFC/de APC con el desenrollamiento del CPC Composición: Extensión hidráulica Uncoiler un sistema el pellizco del Dos-rollo, cinco-rollo endereza el dispositivo uno fijado Soldadura y cortar el sistema del dispositivo uno tipo sistema espiral del piso ...
Product Description

Línea en tándem del laminador en frío del AGC/del AFC/de APC con el desenrollamiento del CPC



Composición:

  1. Extensión hidráulica Uncoiler un sistema
  2. el pellizco del Dos-rollo, cinco-rollo endereza el dispositivo uno fijado
  3. Soldadura y cortar el sistema del dispositivo uno
  4. tipo sistema espiral del piso del lazo uno
  5. Entrada que procesa el sistema de la plataforma una
  6. Molino principal: Seis molinos fríos de los sistemas 4Hi
  7. Sistemas del indicador de grueso seis
  8. Sistemas del metro de tensión cinco
  9. Salida que procesa el sistema de la plataforma una
  10. Extensión hidráulica Recoiler: Un sistema
  11. Caja de funcionamiento local: Seis sistemas
  12. Sistema central de la consola de funcionamiento una
  13. Estación hidráulica: Tres sistemas
  14.
  15. Sistemas finos de la estación dos del aceite
  16. Sistema del sistema de enfriamiento de Emuslfied uno

Flujo:

El Cinco-rollo →Hydraulic cargado hidráulico del uncoiler→ de la extensión del carro que endereza el → de la máquina que suelda con autógena y que corta el →output principal del molino del platform→ del proceso de entrada del platform→ (6 molino frío de los sistemas 750 4Hi) que procesa la extensión hidráulica Recoiler→ del platform→ hidráulico descarga el carro



Parámetros:


Materiales de tira de metal:

Acero de carbono (Q195, Q235,08AL)

HRPO, acero del negro de la hora,
Después del recocido intermedio
Identificación de la bobina: 508 milímetros;
Bobina OD: 1800 milímetros máximos
Peso de la bobina: 12.000 kilogramos máximos
grueso de la tira: 2 - 3m m;
anchura de la tira: 550 - 750 milímetros;
Especificación del producto final:
Identificación de la bobina: 508 milímetros;
Bobina OD: 1800 milímetros máximos
Peso de la bobina: 12.000 kilogramos máximos (
Grueso acabado de la tira: 0,25 - 0.8m m;
Anchura de la tira: 550 - 750 milímetros;
Precisión del producto final:
Diferencia del grueso en la dirección longitudinal (en el balanceo estable):
<±0.005mm (d<0>
Parámetros de la máquina:
Fuerza rodante máxima: 7000KN;
Línea velocidad máxima: 360 m/min;
Roscar velocidad: 20 m/min;
Reducción del grueso:
Máximo arriba hasta la reducción del grueso del 90% (que varía según las propiedades de acero de la tira)
Tensión del retroceso: kN 70
Motor de Recoiler: 430KW DC
Diámetro φ210mm - 200m m del rodillo del trabajo;
Diámetro de reserva φ650 -620mm del rodillo;
Sección de las columnas del molino: 350 x 450m m;
Rodamiento de rodillos de reserva: FCD72104380
Diámetro de desenrollamiento del mandril: 508m m
Diámetro del mandril del retroceso: 508m m
Hueco de la apertura máxima entre los rodillos del trabajo: 70m m
Presión sistemática hidráulica para el cilindro hidráulico de la prensa-para arriba: Mpa 25
Presión hydráulica para el rodillo que dobla, rodillo medio que transfiere, balanza, el empujar del lado: 21Mpa
Presión hydráulica normal: 10Mpa;
Motor del retroceso: 430KW;
Motor principal del molino: 700KW x 6

Control del AGC:

El sistema de control automático del grueso se compone del indicador de grueso, gabinete de control eléctrico, el actuador para rectificar la desviación del grueso. El indicador de grueso continuamente medir el grueso de la tira, una exhibición lateral y registrar la desviación del grueso, la otra señal de desviación lateral del grueso de la entrada al control eléctrico. El trato del gabinete de control con la señal de diferencia del grueso, da comando al actuador de rectificar el grueso, el actuador ajusta aprieta de molino para cambiar hueco del rodillo por el motor o los cilindros hidráulicos, o ajusta la tensión del retroceso cambiando la corriente de la armadura del recoiler, el grueso de la tira se rectifica así. La ecuación de la primavera y la curva elástico del alargamiento para realizar control de grueso.



Modos de control de AGC:

  1. Cada control lateral del hueco: para controlar hueco de cada rodillo lateral, para hacer el rodillo y cada AGC el encargar del cilindro hidráulico
  2. Cada control de fuerza rodante lateral: para controlar cada fuerza rodante del lado para marcar el rodillo.
  3. Control medio del hueco: para controlar el hueco medio para el balanceo modelo de la posición.
  4. Control de la inclinación: para controlar la inclinación del hueco de dos lados, de ajustar llanura de la hoja y la desviación.
  5. Control de fuerza rodante total: a la fuerza rodante del total de control en modelo rodante de la fuerza.
  6. En modo de control eficaz del hueco, el regulador de la inclinación del hueco se activa para asegurar a hueco de dos lados lo mismo, en modo de control rodante eficaz de fuerza que el regulador rodante de la diferencia de la fuerza se activa para asegurar a fuerza rodante de dos lados lo mismo. El control medio del hueco es modo de control del defecto para realizar el interruptor antichoque entre diversos modelos fijando el valor actual y siguiendo de la rampa.

Línea en tándem del laminador en frío del AGC AFC APC con el desenrollamiento del CPCLínea en tándem del laminador en frío del AGC AFC APC con el desenrollamiento del CPCLínea en tándem del laminador en frío del AGC AFC APC con el desenrollamiento del CPC
