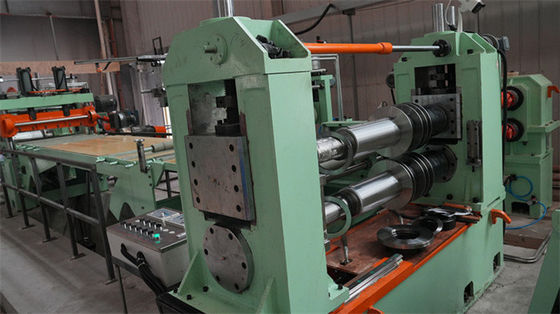

Máquina de corte de línea longitudinal de bobina de aluminio de papel de aluminio 0,15 -1,5 x 1600
La máquina de corte longitudinal de bobinas de aluminio está diseñada específicamente para los procesos de desenrollamiento, corte longitudinal y enrollamiento de bobinas de aluminio.especialmente el corte de bobinas de aluminio en estado O (Al2Q3)El material de aluminio es ligero, delgado y blando, con requisitos muy altos para la precisión de corte y la precisión de enrollamiento.que refleje el nivel de precisión de la fabricación de equipos
Toda la línea de corte incluye una plataforma de almacenamiento, una desenrolladora móvil, un pozo de almacenamiento frontal, una guía lateral móvil, una máquina de corte de discos (dobles cortadores disponibles), una máquina de bobinado de borde fuera de línea,- No, no lo sé..2 almacenaje de bucles, pre-separación, estación de tensión (placa + tipo de dos rollos), máquina de cortar trasera, rodillo de deflector de medición, dispositivo de separación de prensa, recoiler y carro de descarga.Entre ellos, el diseño estructural y el nivel de configuración de cada pieza deben alcanzar un nivel de alta precisión para alcanzar los requisitos de corte y bobinado de alta velocidad.
Características del equipo:
1Esta línea de corte tiene plenamente en cuenta la protección de la superficie de la chapa metálica: el bloque en forma de abanico del tambor de desenrollamiento adopta una superposición dentada.el rodillo de prensa y el rodillo de transición son ambos rodillos de goma envueltos, y el retroiler está enrollado sin costuras.
2El puente de cruce de la bucle de entrada es de tipo de elevación, incluido un dispositivo de alimentación en forma de arco, y la detección ultrasónica logra un almacenamiento de material suficiente y flexible.
3Expansión y contracción hidráulica del mandril del desenrollador, centrar automáticamente, frenado neumático y alimentación activa en el almacenaje del bucle.
4La estación de guía lateral móvil incluye máquinas de recepción, sujeción y cizallamiento de materiales que no sólo pueden conectar la cabeza de desenrollamiento para lograr la alimentación de material al cortador de disco,pero también cumplir con la alimentación activa en el pozo de almacenamiento.
5. corte longitudinal cortador: cuchillas de disco, corte paralelo de los ejes superior e inferior de la hoja, servopresión del eje superior de la hoja por levantador de tornillo de bola, regla electrónica que controla la precisión de la elevación,Dispositivo antimovimiento axial y de eliminación del espacio libre de elevación que garantice la precisión, con movimiento axial del eje de la hoja dentro de 0,005 mm.
6. Máquina de bobinado de chatarra de borde fuera de línea: La chatarra de borde cae libremente en el pozo y se saca del pozo para recoger en rollos.Hay una placa de presión de fieltro en la mesa de guía de transición para evitar que la cola de caer en el bucle.
7Mecanismo de separación de las tiras: organizar la posición de las tiras que separan las piezas del disco de acuerdo con el tamaño de las tiras, y asegurarse de que las tiras se separan cuidadosamente a través de tres veces de separación.
8. Mesa de tensión, además de la tensión de placa, equipada con doble tensión de rodillo, tensión de control de servo, tensión estable y ajustable con alta precisión.
9Rol de desviación de medición de velocidad: El diámetro del rodillo es relativamente grande, y se somete a medición de velocidad y tiras de giro para adaptarse al ángulo de giro y los requisitos de regulación de velocidad.
10Mecanismo de separación de presión: La columna de guía hidráulica presiona directamente hacia abajo y la presión uniforme aumenta pasivamente, asegurando una separación ordenada y fiable de las tiras.
11. Retrocesión de mandril sin costura: tambor sin costura de mandíbula doble, bloque de expansión interno es una manga integrada, con buena rigidez y alta precisión; Control de tensión constante de frecuencia variable.
Composición y parámetros:
| - No, no es así. |
Composición |
Parámetro |
| 1 |
Carro de alimentación de la bobina |
10T |
| 2 |
Las demás máquinas de la partida 8411 |
Φ508 mm, carga de 10 T |
| 3 |
El alimentador de pellizco |
Φ200 mm, 30 kW |
| 4 |
El corte hidráulico |
1.5 x 1600 |
| 5 |
El bucle de la fosa1 |
Con una longitud de 3000 mm |
| 6 |
Guía lateral y Pres Roller |
ancho de 300 a 1600 mm |
| 7 |
máquina de cortar |
Φ180 mm, 55 kW |
| 8 |
En el caso de las máquinas de trituración, se utilizará una máquina de trituración para la fabricación de piezas. |
fuera de línea 7,5 kW |
| 9 |
Acumulador de hoyo |
Con una longitud de 3000 mm y una profundidad de 6000 mm |
| 10 |
Pre-separador, tensor, rodillo de equilibrio |
Separación doble, tensión de feltro de lana, tensión de rodillo de goma de par |
| 11 |
Recoiler (con discos de separación, empujador) |
Φ508mm, 55KW, 10T |
| 12 |
Las bobinas de descarga del carrito |
10T |
| 13 |
Sistema hidráulico |
Las válvulas de Rexroth, la bomba de Yuken |
| 14 |
Sistema de control eléctrico |
Parker DC drive, Siemens PLC y pantalla táctil |
