El corte de aluminio del esquileo de la mosca de la hoja de la bobina a la longitud alinea la anchura de 300-1600m m

Corte de hoja de acero de alta velocidad a la línea indicador de la longitud de la luz

Las hojas de aluminio en bobinas son generalmente más suaves en cuerpo y liso en superficie, puede ser el aluminio o la aleación de aluminio puro. lo más frecuentemente 1xxx, 3xxx, 5xxx, hojas de aluminio de la serie del 7xxx. La fuerza de producción ≥65Mpa, hojas de la bobina de la resistencia a la tensión 170-305Mpa puede ser suave lleno (estado de O), semi duro (H24), duro lleno (H18).

Especificación de aluminio de la hoja de la bobina

Propiedades de aluminio de la hoja:

Caracteres:

Según los caracteres de aluminio de la hoja de la bobina, el corte a la línea de la longitud debe ser mosca que corta el tipo

1. no pare continuamente para aplanar la hoja de aluminio sin marca del rollo
2. la alimentación serva del pellizco dañará la superficie de la hoja, mosca que el corte no necesita eso
3. el amontonamiento del sistema recibe la hoja pieza por pieza sin el daño de ella.
4. 6 hola que nivelan la máquina conveniente para nivelar las hojas de aluminio suaves en la alta precisión
5. el uncoiler voladizo automático es eficiente y exacto.

Composición

• 1.Coil que almacena la silla de montar, bobinas de aluminio de la tienda uno o dos
• coche del cargamento 2.Coil. tome una bobina de la silla de montar y cargue una bobina al uncoiler
• uncoiler del mandril 3.Single: el mandril hidráulico de la extensión para Ф508mm estándar, hidráulico centraliza el ajuste, con el policía de papel.
• rodillo del tambor de frenaje de la cabeza 4.Coil, policía que traspala la placa: para abrir la cabeza del coill del uncoiler y enviarla en alimentador del pellizco
• 5.2+17 nivelador del rodillo: los rodillos del trabajo 6Hi, 2layers, los rodillos medios 2layers y los rodillos de reserva 2layers, tensión trasera son beneficiosos entre el nivelador y el uncoiler.
• 6. tabla de Pit Accumulator o del rollo de la transmisión: el hoyo acumula la hoja en hoyo para asegurar a nivelador el funcionamiento continuo, tabla del rollo de la transmisión es también realizable en el corte síncrono de la mosca.
• 7. Pares de rodillos dobles, con medida serva de la longitud (y la película laminando): La longitud serva que medía (los pares de rodillos de pellizco o de estructura de 2+5+2 rodillos conducidos por el motor servo y el regulador), con la PU cubrió los rodillos de pellizco para laminar de la película
• esquileo 8.Fly, con la guía de barra del tornillo: cortar frecuencia está en relación con la longitud de hoja, corte hidráulico de abajo para subir.
• transportador 9.Belt: transporte las hojas acabadas al apilador
• 10.Stacker: recibiendo la hoja pieza por pieza y llenándola para arriba en la tabla de elevación, apilando la carga 5T.
• 11.Sheets coche, tabla del rollo de la salida: entregue las hojas hacia fuera, después embalando. pueden ser dos coches, uno que trabaja y el otro que espera.
• sistema 12.Hydraulic: La bomba de engranaje 11KW proporciona la presión 12Mpa.
• sistema de control 13.Electric: Un gabinete eléctrico y los dos paneles de operador (una consola para la medición serva, PLC, HMI y amontonamiento, uno para desenrollar y nivelar) con funciones completas y seguras

Parámetros:

Proceso de la disposición:

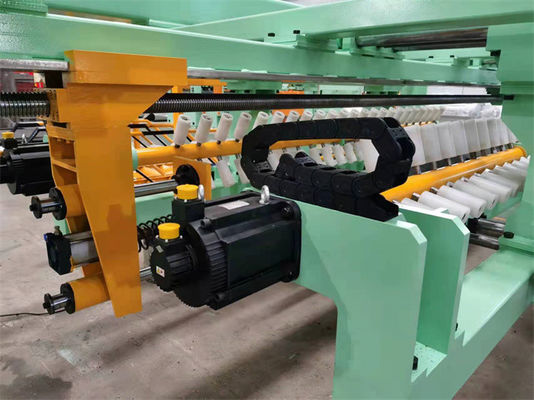

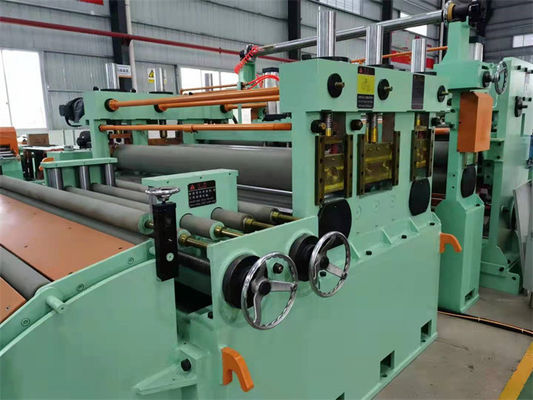

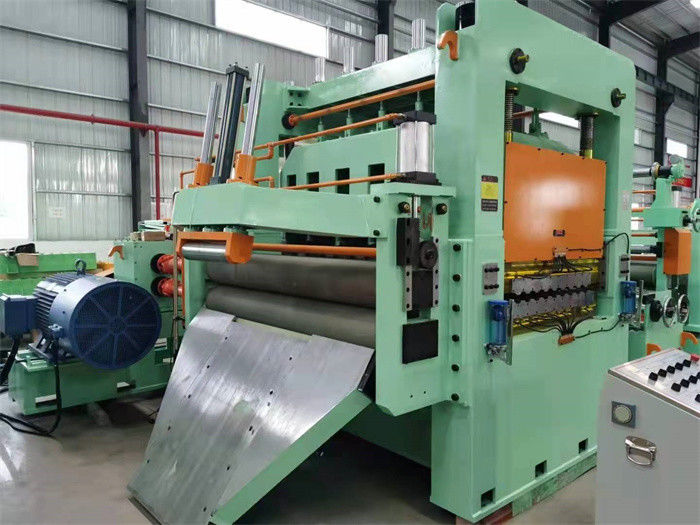

Fotos:
