Línea de corte de alta precisión y alta velocidad para chapa de acero de carbono de alta resistencia

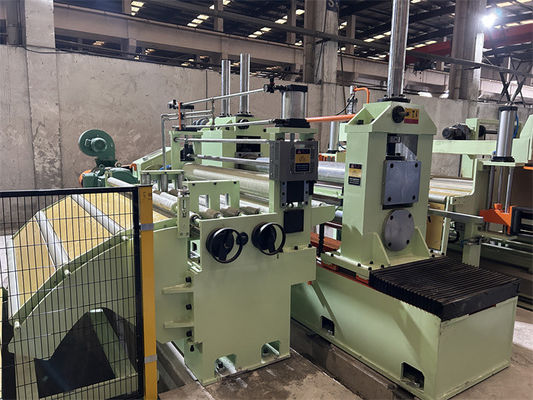

Ampliación de imagen : Línea de corte de alta precisión y alta velocidad para chapa de acero de carbono de alta resistencia

Datos del producto:

Lugar de origen:	Wuxi, China
Nombre de la marca:	Jinye
Certificación:	ISO, CE
Número de modelo:	0.15-2.0 x 1000

Pago y Envío Términos:

Cantidad de orden mínima:	1 juego
Detalles de empaquetado:	Máquina desnuda, piezas en caja
Tiempo de entrega:	120 -180 días
Condiciones de pago:	En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente:	3 juegos por mes

Contacto

Línea de corte de alta precisión y alta velocidad para chapa de acero de carbono de alta resistencia

descripción

Nombre del producto:	Línea de corte de alta precisión y alta velocidad para chapa de acero de carbono de alta resistencia	Material laminar:	acero de carbono de alta resistencia a la tracción
Ancho de la hoja:	200-1000m m	espesor de las láminas:	0.15-2.0m m
Las tiras para bebés:	De 6 mm a 100 mm	Número de rajar:	40 piezas como máximo
Rajar velocidad:	200 m/min	Peso de la bobina:	10T, 15T
Diámetro de retroceso:	300 mm, 400 mm, 508 mm. ¿Qué quieres decir con eso?	Turniquillo de descarga:	Disponible
Enrollamiento de restos:	Tipo vertical en línea
Resaltar:	línea de corte de chapa de acero al carbono medio , línea de corte de alta tracción , Línea de corte de precisión de súper velocidad

Línea de corte de alta precisión y alta velocidad para chapa de acero de carbono de alta resistencia

Introducción

La línea de corte es cortar y retorcer el acero de carbono medio alto, acero inoxidable 304,321, 316 y 200, acero eléctrico, etc.

Utilice accionamiento de CA VVF, control PLC para mantener toda la línea en sincronización, fácil operación, alta precisión, corte y retroceso de alta calidad, tensión estable.La velocidad de corte puede alcanzar los 200 m/min.La precisión de corte dentro de 0,05 mm de ancho, el número de cortes puede ser de hasta 40 tiras, el espesor mínimo de la tira inferior a 10 mm, utilizar herramientas de corte especiales.

Arcos de corte: forja de acero aleado, templado en su totalidad, endurecimiento de superficie a alta frecuencia, molienda, recubrimiento de cromo duro, pulido fino
φ408, Ф508mm mandril de redondez
Forja de 40Cr en el eje principal, mediante templado, rectificación fina y fresado
Los engranajes 42CrMo para forjar, templar, endurecer dientes de alta frecuencia, rechinar dientes
Las placas de segmento de camber son de acero de aleación de carbono medio, endurecimiento, mecanizado fino, amortiguación superficial, recubrimiento de cromo duro
Los deslizadores de cuña internos QT600-3, normalizando QT600-3,
Bloque de prensado de la pinza: 42CrMo forjado, mecanizado fino, amortiguación
Los ejes de separación de prensa con revestimiento de superficie de cromo duro
La caja de engranajes es un conjunto de soldadura de acero de buena calidad, tratamiento de recocido, rectificación fina, porosidad fina.

Composición:

Silla de preparación de bobinas
Enrollador de papel
coche de carga de bobinas
con un rollo de prensa de brazos superiores
2+3 rodillos de pinza y nivelador con cizalladora
primer bucle
Guía lateral
Slicer de disco
Tabla de guía
Envasador de chatarra vertical
Tabla de transmisión
segundo bucle
Estación de tensión con separador de tiras y cizallamiento
con una longitud de longitud igual o superior a 20 mm,
Carro de descarga de bobinas
Las demás máquinas
sistema hidráulico
sistema neumático
sistema de lubricación
sistema de control eléctrico

Parámetros:

Material de entrada

Las tiras terminadas

Especificación de la máquina

El material de las bobinas de acero de entrada:

L acero de carbono medio alto, acero inoxidable 304,321, 316 y 200, de acero eléctrico,

La resistencia a la tracción:σb≤900MPa;

La fuerza de rendimiento:σs≤650MPa

El espesor de la lámina:0.15 ∼2.0 mm

L ancho de la hoja: 300 1000 mm

El diámetro interno de la bobina: φ408 mm (se amplía a φ508 mm)

Diámetro exterior de la bobina: φ2000 mm ((Max)

Peso máximo de la bobina: 15 T

Diámetro interno de la bobina:φ408-508 mm
Diámetro exterior de la bobina: Φ2000 mm
Peso de la bobina: 15 T (máximo)
espesor mínimo de la cinta terminada:6 mm
Tolerancia de las anchuras de las hendiduras: ≤ 0.05
Max Burrs: ≤ 0.05
Desviación de la capa de rebobinado: ≤ 1.5
Superficie: plana, sin defectos como el flanqueo, la concavidad, etc.
Número de cortes:
No más de 30 tiras
Diámetro interior de la bobina 408 mm, grosor 0,15-0,8 mm anchura 6 mm tiras de bebé, remolino diámetro exterior no superior a 900 mm

Velocidad de la línea: 0-200 m/min

Potencia total: 300 kW

Desenrollador: 30 kW

el motor de corte: 110KW

En el caso de las máquinas de trituración de chatarra:

Recoilers: 132 kW

Estación hidráulica:7.5KW

El sistema hidráulico para la tensión:2.2KW

Tipo de corte: corte activo

L Tipo de retroceso: retroceso desde abajo

L Modo de control: PLC, pantalla táctil, conducción VVF

El sistema hidráulico:

1 Presión del sistema 14Mpa, presión de trabajo 8-10Mpa

L Presión de aire comprimido:0.5 ∼0.7MPa.

Área de ocupación: 6 m de ancho y 20 m de largo

Línea de corte de alta precisión y alta velocidad para chapa de acero de carbono de alta resistencia 0
