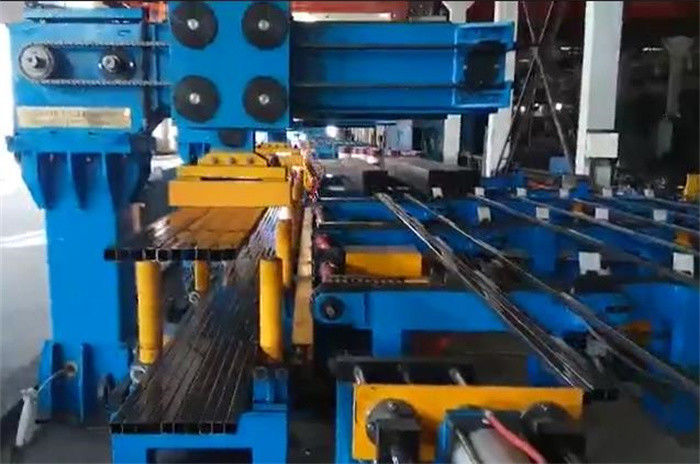

Empaquetadora completamente automática del electroimán para la fabricación de la tubería de acero de ERW
Product Details
Máquina de embalaje de electromagnéticos totalmente automática
,Máquina de embalaje de tuberías de acero ERW
Empaquetadora completamente automática del electroimán para la fabricación de la tubería de acero de ERW
Modelo: empaquetadora 219
- ½ redondo del tubo” a 8" (Ф21.4-219.2mm)
- ½ cuadrado del ½” x” de los tubos a 8" x 8"
- Tubos rectangulares ½ 1" x” a 8" x 4"
-- Longitud de tubo: los 4m to13m
Con el PVC o la protección de nylon para evitar el tubo del rasguño.
| Senior. | Tamaños del tubo | Velocidad | PC por la tenencia |
| 1 | ½” a 2" | 25m/min | 3pcs por la tenencia del imán |
| 2 | ½ 2” a 4" | 20m/min | 2pcs por la tenencia |
| 3 | 5" a 8" | 15m/min | 1pc por la tenencia |
Integrado por software del sistema que embala en equipos del embalaje del ordenador y del mecánico.
Sistema del embalaje del ordenador:
1. Para muchos tipos de paquetes que embalan se requieren, nosotros arreglan la exhibición de la operación para la operación conveniente
para el modelo que embala, refiera a ASTM, BS-EN, estándares austríacos
2. Llene los datos de cada artículo en la pantalla de la operación.
- 1)La primera página se categoriza según imágenes lía tipos, hexágono, el cuadrado, el diamante, el etc.
- 2)La segunda página se categoriza según los diámetros del tubo, tamaños.
- 3)La tercera página está según pedazos del tubo de cada paquete.
3. Con funciones y estándares:
·bueno y fácil actuar
·ligue
·Pantalla táctil de Siemens
·PLC de Siemens
·El gabinete eléctrico, el panel de operador, cableado, conexiones cumple con nema 12/IP55
| Senior. | Unidad | Qty |
| 1 | Tubo que agarra el dispositivo | 6Sets |
| 2 | Tubo que cuenta el dispositivo | 1set |
| 3 | Capa que entrega el dispositivo | 6sets |
| 4 | 主体机架 de los capítulos de tubería | 1set |
| 5 |
Amontonamiento del electroimán y dispositivo móvil cruzado |
6sets |
| 6 | Extremos de tubo que ponen en orden el dispositivo | 1set |
| 7 | Recepción de la cesta | 6sets |
| 8 | Carro móvil cruzado | 1set |

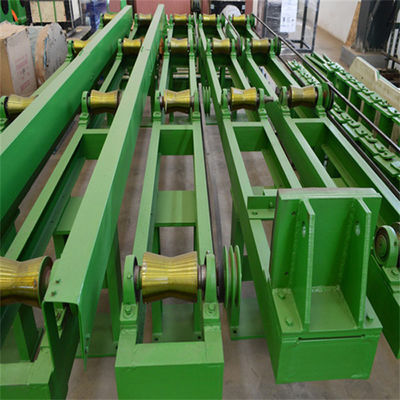

| 9 | Paquete que recibe la tabla de rodillo |
Dos grupos |
| 10 | Máquina que ata con correa neumática portátil | 1set |
| 11 | Cadenas móviles cruzadas para almacenar de los paquetes |
5lines x 2sets |
| 12 | Control eléctrico | 1set |
| 13 |
Accesorios de la instalación: pernos de ancla, excluya los cojines del hierro, las tuberías, los alambres eléctricos y las piezas consumibles. |
1set |
El tubo de ERW trabaja a máquina la especificación:
| Modelo | Tamaño del tubo | Soldador del HF (kilovatio) | Poder del motor (kilovatios) | Velocidad (m/min) |
| Фmm x milímetro | ||||
| HG16 | Ф (7-20) x (0.2-0.5) | 60 | 22 | 80-140 |
| HG25 | Ф (8-32) x (0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф (15-50) x (0.6-2.0) | 150 | 110 | 60-120 |
| HG50 | Ф (20-63) x (0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф (20-76) x (0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф (25-80) x (1.2-4.0) | 300 | 110x2 | 30-80 |
| HG89 | Ф (32-102) x (1.5-4.5) | 300 | 132 x 2 | 30-80 |
| HG114 | Ф (38-127) x (1.5-4.5) | 300 | 160 x 2 | 30-70 |
| HG125 | Ф (50-165) x (2.0-5.0) | 400 | 185x2 | 20-60 |
| HG165 | Ф (76-165) x (2.0-6.0) | 600 | 200x2 | 15-50 |
