Máquina de corte de línea de precisión para cortar acero inoxidable 2 x 850

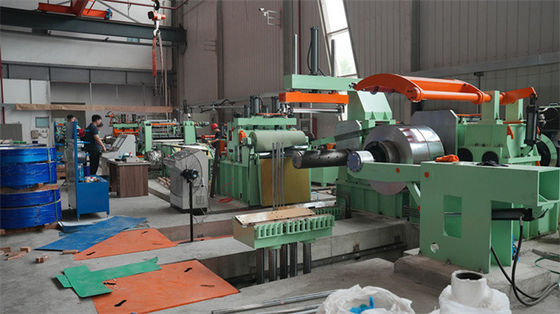

Diseñamos y fabricamos una línea de corte de bobinas de acero inoxidable de capacidad 0.2-2 x 850 para el cliente con los caracteres siguientes:
1. Desenrollador de voladizo con tensión de espalda
2. El deflector de pellizco y cortador de cosecha
3Dos hoyos de bucle antes y después del cortador
4. Laminación de película antes de cortar
5. en línea en el enrollador vertical de chatarra
6Tensión de las placas y separador
7 Retroceder con mandril doble
En una línea de corte de acero, la máquina de desenrollamiento, la máquina de corte y la máquina de retroceso son las unidades centrales.
- Máquina de desenrollar: cargar la bobina de acero en el mandril de desenrollar, abrir la cabeza de la bobina y desenrollar la bobina en el proceso de corte.

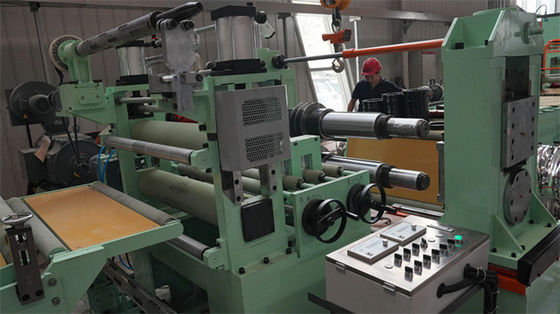

- Máquina de corte: dobles arcos para usar cuchillos rotativos circulares para cortar la cinta de acero longitudinalmente, el motor y la caja de cambios impulsan los dos arcos,La presión hacia abajo del arco superior se ajusta mediante motor y engranaje de gusano..
Las herramientas de corte incluyen cuchillos circulares, espaciadores de acero entre los cuchillos y cojines para guiar las tiras de hendidura directamente saliendo del corte.
La precisión del cortador es muy importante, los dos arcos deben ser paralelos, los cuchillos y los espaciadores deben ser de buena precisión.
Cambiar cuchillos: abrir el soporte de corte lateral de operación, instalar herramientas en dos arcos.Dos cabezas de corte o arcos giratorios de la torreta permiten la instalación de herramientas sin conexión y ahorran tiempo de inactividad.
- Máquina de recobro: enrolla las tiras de hendidura en el mandril del recobro, incluye separador de prensa, mandril de expansión, motor de transmisión y caja de cambios, brazo de apoyo, empujador.
Para el enrollamiento de láminas delgadas, el mandril de retroceso es sin costuras, para proteger las tiras de acero dentro de las capas.
Las tiras de acero enrolladas están ordenadas en capas y bordes, el telescopio dentro de 0,5 mm
La máquina de corte de láminas finas necesita cortar a alta velocidad 120m/min, 150m/min, 200m/min, por lo tanto, alrededor de media hora puede cortar una bobina, más
Se dispone de un mecanismo eficaz para acortar el tiempo de inactividad, el tiempo de carga, roscado y descarga se puede terminar en 10 minutos, cada 8 horas se pueden cortar 10 bobinas (10 bobinas x 15T = 150T).
Parámetros:
| Línea de corte 0,25 - 2,0 X 850 200 mpm |
Parámetros |
| Las nuevas bobinas de acero |
ID508mm, 610mm, OD1800mm, peso de la bobina 15T |
| Las bobinas de bebés terminadas |
ID508mm, OD1800mm, peso de la bobina 15T máximo |
| Ancho de la bobina madre |
300-850 mm |
| Anchos de las bobinas para bebés |
20 mm a 600 mm |
| Número de cortes |
1 mm x 30 ranuras; 2 mm x 15 ranuras |
| Motores principales |
Slitter 110KW + Recoiler 132KW |
| Cuchillo cortador |
ID205 x OD320 x 10/15 mm SKD11 HRC58-61 El valor de la prueba de calibración es el valor de la prueba de calibración. |
| Mandril de la bobina trasera |
Las demás: |
| No se puede optar |
Las máquinas de corte rápido y de intercambio, de descarga de torniquetes |
| Velocidad de corte |
0-100-200mpm ajustable |
| Configuración |
Siemens PLC, Inovación VFD, válvulas de Vitory |
| Precisión de corte |
ancho de hendidura ± 0,1 mm; camber ± 0,1 mm/m; bur 5% del grosor; joroba de retroceso < 0,5 mm |
