Máquina de corte de línea de calibre delgado de súper precisión para la industria de baterías de iones de litio

Máquina de corte de línea de calibre delgado de súper precisión para la industria de baterías de iones de litio
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
(0.1-1) x1250
Trading Properties
MOQ
1 juego
Packing
3x40HC
period for dispatch
120 -150days
payment method
En el caso de las empresas de servicios de telecomunicaciones:
Supply Capacity
20sets por año

Product Details

Resaltar:

Industria de baterías de iones de litio Línea de corte

,

Línea de corte de calibre delgado

,

Línea de corte de súper precisión

Name: Máquina de corte de línea de calibre delgado Super precisión
Material: Acero eléctrico de silicio CRGO, CRNGO
Sheet Thickness: 0.1-1 mm
Sheet Width: 300-1250 mm
Slitting Speed: 0-250 mm por hora
Slitting Quantity: 40 tiras
Slit Width Tolerance: +/- 0.05 mm
Total Power: 300kW
Land Area: 25m x 8m
Slitter Arbor: 180mm
Recoil Mandrel: 508mm
Tension Station: un par de rollos de PU
Product Brief
Línea de corte longitudinal de calibre fino Máquina cortadora Super precisión para la industria de baterías de iones de litio La línea de corte longitudinal de láminas delgadas de súper velocidad y súper precisión muestra la capacidad de nuestra empresa, la velocidad puede ser de hasta 300 m/min ...
Product Description

Línea de corte longitudinal de calibre fino Máquina cortadora Super precisión para la industria de baterías de iones de litio



La línea de corte longitudinal de láminas delgadas de súper velocidad y súper precisión muestra la capacidad de nuestra empresa, la velocidad puede ser de hasta 300 m/min como máximo, la súper precisión significa que las tiras cortadas son lineales, con pocas rebabas, la tolerancia del ancho de las hendiduras es de 0,05 mm, el espesor puede ser muy delgado al mínimo. 0,05 mm aunque normalmente por encima de 0,10 mm. Le damos la bienvenida para que nos proporcione sus requisitos específicos y luego podemos elaborar una propuesta para usted.



Personajes:

  1. Soporte de almacenamiento de bobina: coloque la bobina lista en el soporte, el carro de bobina (carro) puede pasar debajo de la bobina y levantarlo, lo que reduce el tiempo de trabajo del puente grúa y evita que la bobina de acero se dañe si la grúa coloca directamente la bobina en el carro de bobina.
  2. Carro de carga de bobinas: ya sea de piso o de foso, garantiza una carga eficiente de la bobina en el mandril de desenrollado.
  3. Desenrollador de mandril único: mandril de expansión hidráulica adecuado para mandril sin costura de 508 mm y puede instalar segmentos adicionales o manguitos de goma para desenrollar bobinas de diámetro interior más grandes. La carga sobre el mandril varía según las diferentes dimensiones de las bobinas de metal.
  4. Brazo de prensa de tracción del cabezal de la bobina, placa de paleado del pelador: cooperen entre sí para abrir el cabezal de la bobina y enviarlo al alimentador de pellizco.
  5. Alimentador de pellizco (tipo viajero): al enhebrar, envíe el cabezal de la bobina hacia adelante a la cortadora, en modo automático, sincrónico con la cortadora, enviando continuamente la tira al bucle del acumulador.
  6. 1# primer bucle del acumulador en el suelo: puente elevador automático de cadena del motor hacia arriba y hacia abajo para dejar pasar la lámina delgada durante la etapa de roscado, en modo automático, acumula el viaje de acero en el pozo del bucle para sincronizar la alimentación por pellizco y la velocidad de corte, con ojos eléctricos en las paredes del pozo para retroalimentación.
  7. Rodillos de presión y guía lateral (tipo viajero): para guiar horizontal y verticalmente la tira de acero en el centro de la máquina cortadora. Guía lateral de ajuste automático al ancho de la tira de acero.

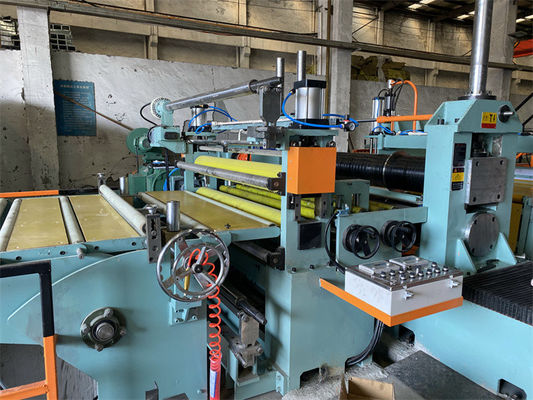

  8. Cortadora: incluye un par de ejes de cuchillas paralelos, un soporte de corte móvil, un soporte de corte fijo, mecanismo de rosca, accionamiento y transmisión controlados por un controlador de CA.
  9. Bobinador de chatarra de borde: chatarra separada fuera de línea, la chatarra cae relajadamente al pozo.
  10. 2# pozo de bucle del acumulador: la misma estructura que el 1# pozo del acumulador, para garantizar la velocidad sincrónica de corte y retroceso, las tiras cortadas nunca se enredan en el bucle.
  11. Unidad de medición de tensión y velocidad: tipo fieltro de lana hidráulica y provisión de tensión de retroceso de tipo rodillo doble, codificación que mide la velocidad de la línea antes del retroceso.
  12. Rodillo deflector y preseparador: antes de retroceder, separe las tiras de acero en orden y guíe las tiras en dirección a la pinza del mandril de retroceso.

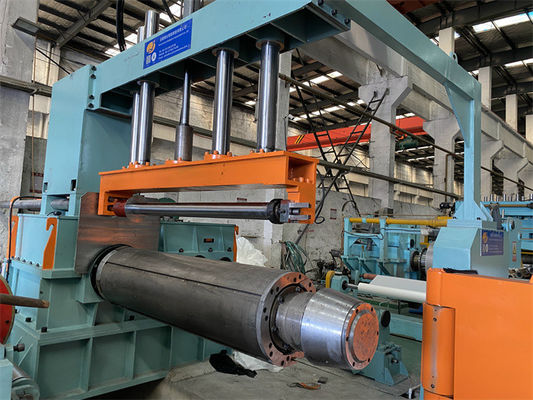

  13. Separación del brazo superior y del retroceso: mandril sin costuras, para garantizar un buen retroceso, diferencia de borde ±0,05 mm.
  14. Sistema de control eléctrico: PLC para controlar la línea de corte trabajando a alta velocidad 300m/min.

Parámetros:

Línea de corte longitudinal 0,1 -1 X 1250 250 mpm Parámetros
Próximas bobinas de acero ID508mm, 610mm, OD1800mm, peso de la bobina 20T
Bobinas de bebé terminadas ID508mm, OD1800mm, peso de la bobina 20T máx.
Ancho de la bobina madre 300-1250 mm
Anchos de bobinas de bebé 10mm-100mm
Número de corte 40 rendijas
motores principales Cortadora 110KW + Enrolladora 132KW
cuchillo cortador DI205 x DE320 x 8/10 mm SKD11 HRC58-61
mandril de retroceso mandril sin costura
Opcional Cortadoras de cambio rápido, torniquete de descarga
velocidad de corte 0-150-250 mpm ajustable
Configuración PLC, Inovance Drive, Válvulas Rexroth
Precisión de corte

Ancho de hendidura ±0,05 mm; Camber ±0,05 mm/m;

fresa 3% del espesor; joroba de retroceso <0,3 mm





Máquina de corte de línea de calibre delgado de súper precisión para la industria de baterías de iones de litioMáquina de corte de línea de calibre delgado de súper precisión para la industria de baterías de iones de litioMáquina de corte de línea de calibre delgado de súper precisión para la industria de baterías de iones de litio
