Línea de corte de aluminio de la bobina de la hoja corte móvil del esquileo de la mosca a la línea de la bobina de la longitud

Hoja de aluminio Fly Moving Shear Cut to Length Line Machine

Las hojas de aluminio en bobinas (rango 0,15-6.0 mm, la hoja de aluminio de más de 10 mm, especialmente de más de 25 mm en piezas) es es más suave en el cuerpo y lisa en la superficie, puede ser de aluminio puro o aleación de aluminio.más frecuentemente 1xxxLas diferentes propiedades de la hoja de aluminio difieren mucho, generalmente la resistencia al rendimiento ≥65Mpa, resistencia a la tracción 170-305Mpa Las hojas de bobina pueden ser completamente blandas ((O estado),Semi-duro ((H24), con toda la dureza ((H18).

Especificación de la lámina de bobina de aluminio

Propiedades de las láminas de aluminio:

Personajes:

La lámina de bobina de aluminio cortado a la línea de longitud debe ser tipo de corte de mosca, ya sea de corte rotativo o de corte en movimiento, el corte no afectará la hoja de ir hacia adelante

1. de aluminio de chapa aplanada sin parar y sin marcas de rodadura
2. El servo stop-go pinch alimentación dañará la superficie de la hoja, el corte de la mosca no necesita parar.
3. El sistema de apilamiento recibe la hoja pieza por pieza sin dañarla, el apilador puede ser uno o dos conjuntos según la velocidad de la línea.
4. Máquina de nivelación de 6 hi adecuada para nivelación de láminas de aluminio blandas con alta precisión
5. La desenrolladora automática en voladizo es eficiente y precisa, adecuada para bobinas de aluminio.

Composición

• 1.Silla de almacenamiento de bobina, almacena una o dos bobinas de aluminio
• 2.Carro de carga de bobina. Tome una bobina de la silla y cargar una bobina para desenrollar
• 3.Descargador de mandíbula única: mandíbula de expansión hidráulica para el estándar Ф508mm, ajuste centralizado hidráulico, con peladora de papel.
• 4.Roller de descojo de la cabeza de la bobina, placa de paleta de la peladora: para abrir la cabeza de la bobina de la descojera y enviar a la alimentación de pinza
• 5.2+17 Nivelador de rodillos: 6Hi, 2 capas de rodillos de trabajo, 2 capas de rodillos medios y 2 capas de rodillos de respaldo, la tensión posterior es beneficiosa entre el nivelador y el desenrollador.
• 6Acumulador de pozo o mesa de rodadura de transmisión: hoja de acumulación de pozo en el pozo para garantizar un trabajo continuo más nivelado, la mesa de rodadura de transmisión también es operable en el corte sincrónico a mosca.
• 7. Parejas de rodillos dobles, con servo longitud medida (y laminado de película): Servo longitud medida ((pareja de rodillos de pinza o 2 + 5 + 2 rodillos estructura accionada por servomotor y controlador),con rodillos de pinza recubiertos en PU para laminado de película
• 8.Tirador a vuelo, con guía de barra de tornillo: la frecuencia de corte es relativa a la longitud de la hoja, corte hidráulico de abajo hacia arriba.
• 9.Cinturón transportador: transportar las hojas terminadas al apilador
• 10.Apilado: recepción de hojas pieza por pieza y acumulación en la mesa de elevación, carga de apilamiento 5T.
• 11.Lanzas de coche, mesa de rodillo de salida: entregar las hojas, luego empacar. Puede haber dos coches, uno trabajando y el otro esperando.
• 12Sistema hidráulico: la bomba de engranajes de 11 kW proporciona una presión de 12Mpa.
• 13.Sistema de control eléctrico: un gabinete eléctrico y dos paneles de operador ((una consola para servo medición, PLC, HMI y apilamiento, una para desenrollar y nivelar) con funciones completas y seguras)

Parámetros:

Proceso de diseño:

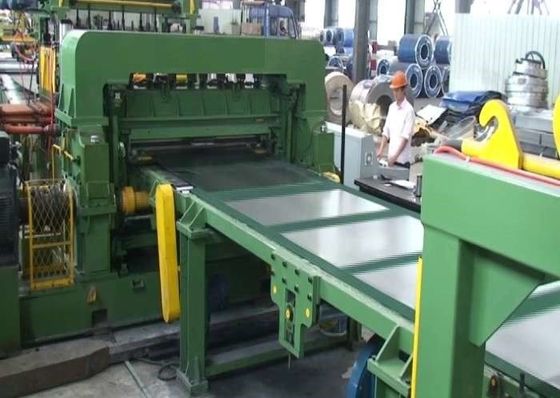

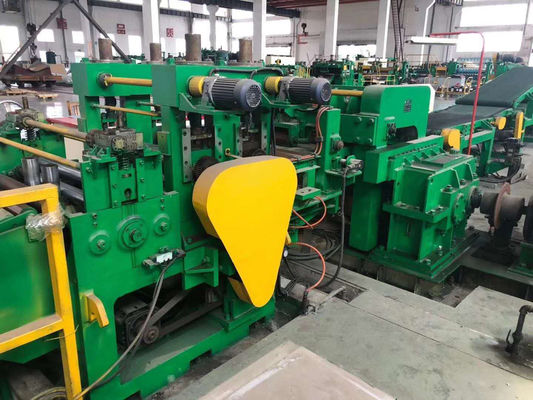

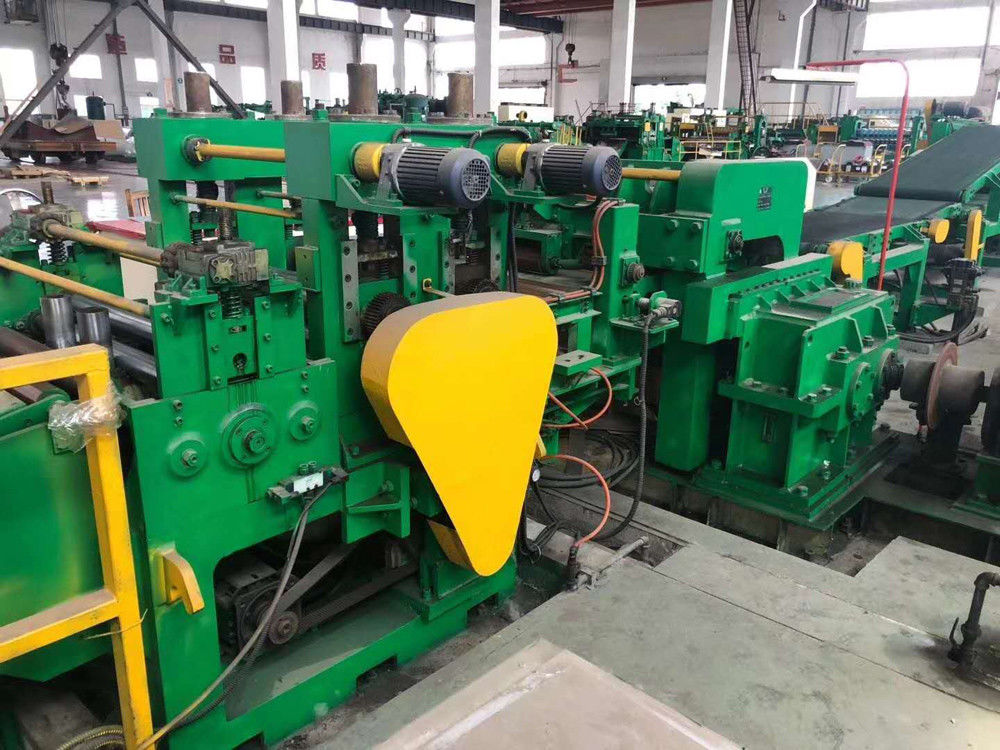

Las fotos:
