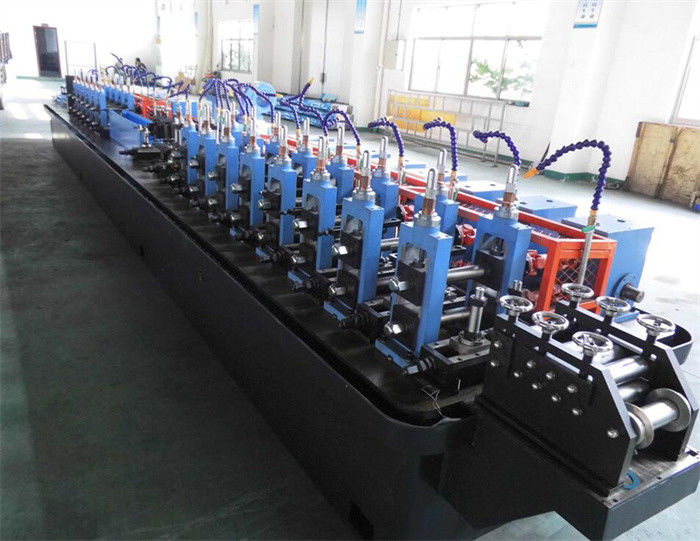

Tubería de acero de soldadura de alta frecuencia de ERW que hace la máquina con la costura recta

Tubería de acero de ERW que hace la máquina con la soldadura de alta frecuencia de la costura recta

ERW soldó con autógena los tubos se puede utilizar en estructural monta, transmisión líquida, muebles, campos de construcción. La formación y el tamaño del tubo que rectifican es la unidad de la base de línea del molino de tubo, con las costuras de soldadura de alta frecuencia del tubo en blanco entre la formación y la clasificación.
Nuestra cadena de producción soldada con autógena del tubo puede correr rápidamente y suavemente hasta 150m/min para menos 2" los tubos (de 50m m) que hacen, y sobre 100m/min para los tubos de 2-4 pulgadas (50-100m m).
Mientras tanto, el diámetro del tubo de ERW va a enorme, como los tubos redondos de 500m m (cuadrado 400x400), esto a requerir el tubo que forma y el diseño de clasificación para ahorrar los rodillos, si no, rodando coste de las herramientas será muy alto. El mecánicos automáticos ajustan los rodillos para cambiar tamaños del tubo son muy importantes, para la manera manual están llegando a ser demasiado difíciles.

Cuando los clientes principalmente o necesitan solamente cuadrado o los tubos soldados con autógena rectangulares, adoptamos “directamente para ajustar” la formación de tecnología, un sistema de rodillos de formación combinados podemos hacer todos los tubos cuadrados y rectangulares, conveniente, eficiente y económico.
Además de unidades de formación y de clasificación, los otros equipos en cadena de producción del tubo son uncoiler, esquileo y soldador del extremo, acumulador, soldador de alta frecuencia, vuelo vieron, ruedan la tabla y al embalador auto.

El proceso de fabricación continuo del tubo: desenrollando, cortando y soldadura común, acumulando, (el tubo en blanco que forma, guía de la costura, soldadura de inducción de alta frecuencia, apretón de la costura, hacia fuera remueve las rebabas raspar, el pulido, el enfriamiento, el apresto y la cabeza de los turcos que se endereza), corte del vuelo, rodar el embalaje de la tabla.

Descripción del equipo crítico en línea del molino de tubo de ERW:
1.Uncoiler: extensión manual o neumática mandriles dobles de 180 grados para la bobina 2T
Extensión hidráulica mandriles dobles de 180 grados para la bobina 3.5T
Mandril hidráulico de la extensión una para 4-8T
Mandriles dobles hidráulicos frente a uno a para 10-30T
lazo 2.Accumulator: acumulador de la jaula para la tira de acero de ≤3x150mm
El acumulador espiral horizontal está para todos los casos de la acumulación de la tira

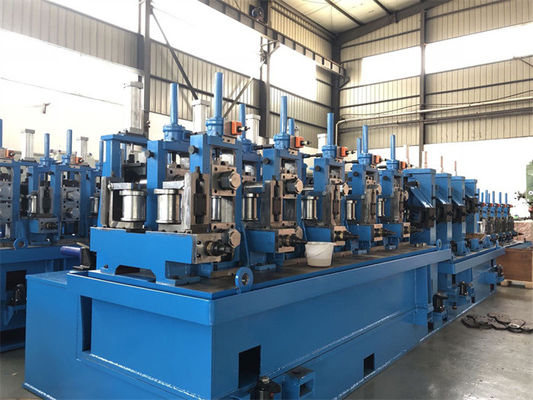

máquina de formación y de clasificación de 3.Pipe:

 sierra del corte 4.Fly: en usos generales, la fricción caliente que taja la sierra del vuelo del estilo está bastante, los últimos años de sierra del corte frío está llegando a ser cada vez más popular para los extremos de tubo cortados es lisa sin las rebabas. Ambas sierras que vuelan son tecnología madura.
tabla del rollo 5.Discharging y embalaje automático
Los clientes pueden elegir: o cada tubo corre el la tabla y entonces la caída del rollo en el tubo que recoge el marco, o los tubos corren y van a la tabla que embala donde los tubos se embalan automáticamente en paquete del hexágono.

Configuración del sistema eléctrico del molino de tubo

• 1.Pipe que forma y que clasifica por el motor de DC controlado por el conductor de Parker DC
• 2. el equipo de soldadura de alta frecuencia se hace en Baoding
• 3.Flying vio que sistema de control es Contor
• consola del sistema 4.One para el uncoiler y el acumulador
