La mosca rotatoria de acero inoxidable del esquileo de SUS304 316L cortó a la línea 0.3-2 x 1000 de la longitud

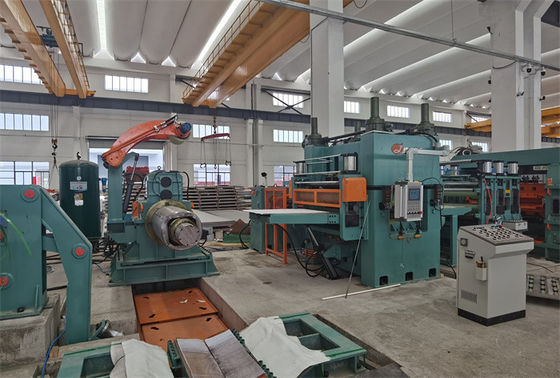

El corte a la línea de la longitud es hacer cierta longitud de placas de acero planas nivelando y cortando a la longitud, integrada por uncoiler, nivelador, esquileo rotatorio, apilador, etc con funciones auxiliares del cargamento de la bobina, medición de la longitud, capa de la película, entrega y salida de las hojas, etc.

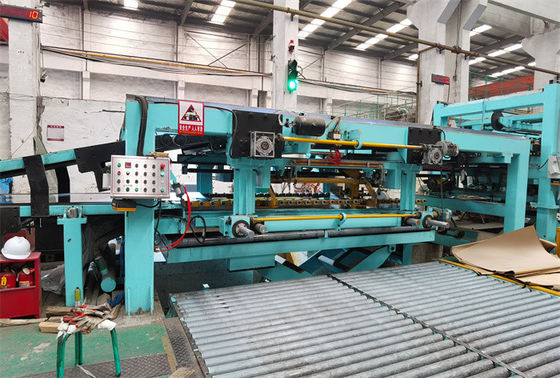

El proceso de trabajo está desenrollando, 19 el rodillo 6hi que nivela, longitud que mide, corte rotatorio del esquileo de la mosca, las hojas de corte para ir al primer apilador hasta el número de amontonamiento alcanza el número preestablecido, entonces manualmente transferencia al segundo apilador. Mientras que las hojas van al segundo apilador, haga salir las hojas en la tabla primero de elevación por vuelta de la tabla y entonces primero del apilador del rollo al estado del trabajo. Esta manera, un corte de acero de la bobina puede encenderse continuamente.
El proceso de trabajo es automático, adoptando el servocontrol del PLC y la pantalla táctil de HMI.on, puede fijar los tamaños de la hoja, número de PC, calcula el peso de las hojas, por otra parte, tiene funciones: velocidad de alimentación del sistema, longitud de alimentación determinada, número determinado de alimentación, intercambio entre el comienzo manual y auto, auto, la parada auto, la pausa, el contador cero, el botón fwd-rwd, el up-down del esquileo, la alarma de las faltas, el etc.
El cromo cubrió los rodillos, los rodillos de la PU, el ventilador, el papel del juego del etc en superficie de protección de la hoja del daño.
A excepción del manual que rosca, todos en el funcionamiento auto.
Parámetros:
| Materia prima y producto final entrados |
| Materias primas |
SUS304 de acero inoxidable caliente/en frío, 201, 316 |
| Propiedad mecánica |
Resistencia a la tensión σb≤800Mpa, σs≤550Mpa |
| Grueso |
0.2-2.0m m |
| Width1 |
00mm-1000m m (máximo) |
| Bobina O.D. |
≤Φ1800mm |
| Identificación de la bobina. |
Φ508mm (agrande a Φ610mm con las juntas) |
| Max Weight |
10tons, 15tons, |
| Longitud de hoja |
200 - 3300m m |
| Tolerancia de la longitud |
L 0 = 1M±0.3 milímetro (velocidad uniforme) |
| M±0.4 milímetro (aceleración/desaceleración) de L 0 = 1 |
| Tolerancia diagonal de la longitud |
L1 = 1M±0.5m m |
| Altura de amontonamiento |
650m m máximos (ayuda de madera aproximadamente 150m m alto) |
| Max Stacking Weight |
5 toneladas |
| |
Parámetros de CTL que vuelan |
| 1 |
Velocidad linear |
0-60 m/min |
| 2 |
Roscar velocidad |
0-15 m/min |
| 3 |
Fuente de alimentación |
380V / 50Hz/3PH |
| 4 |
Poder instalado |
Sobre 200KW |
| 5 |
Manera que corta cruzada |
Dos cuchillos rotatorios vuelan el corte contrario |
| se mide la longitud de hoja y partido con los movimientos del corte. |
| 6 |
Manera del control |
Control de la CA, del CNC y del PLC |
| 7 |
Motor impulsor |
a. Motor de Decoiling: CA 30KW B. que nivela el motor: CA 75KW |
|
c. El vuelo esquila el motor servo:
CA 90KW
|
Composición:
| |
Artículo |
Qty |
| 1 |
Estación cargada |
1 |
| 2 |
Coche cargado |
1 |
| 3 |
Solo mandril Decoiler |
1 |
| 4 |
6Hi exacto que nivela la máquina (19 rodillos) |
1 |
| 5 |
Dispositivo de alimentación servo (incluya el dispositivo que lamina) |
1 |
| 6 |
Cortador de alta velocidad rotatorio de la mosca |
1 |
| 7 |
Transportador de correa de tres etapas |
1 |
| 8 |
1r apilador automático de las hojas |
1 |
| 9 |
2do apilador automático |
1 |
| 10 |
Sistema hydráulico |
1 |
| 11 |
Sistema neumático |
1 |
| 12 |
Sistema de lubricante |
1 |
| 13 |
Sistema eléctrico |
1 |

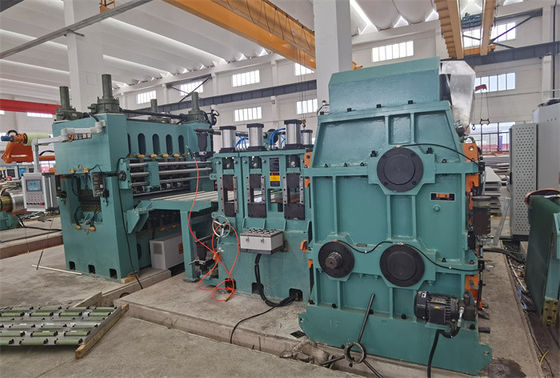

nivelador de la precisión 6High:
- Para nivelar la placa de acero y enviar la placa luego a la longitud que mide y que corta a la longitud.
- Integrado por 19 rodillos del trabajo, 21 rodillos medios, rodillos de reserva 10lines, motor y transmisión impulsora, 2 rodillos de pellizco y marcos de la máquina, etc.
- Los extremos de los rodillos del trabajo se cargan en transportes impregnados de aceite con el sistema de lubricante fino automático del aceite.
- los rodillos de reserva 5lines presionan para arriba sobre rodillos más bajos del trabajo, ajustados por el motor y la impulsión del reductor del engranaje y el indicador digital en el panel de operador, rodillos de reserva 5lines aprietan sobre los rodillos superiores del trabajo ajustaron manualmente.
- Transmisión del motor y de la caja de cambios de CA conectar con los rodillos del trabajo por las juntas universales.
- El rodillo de pellizco superior aprieta por los cilindros neumáticos
- Los rodillos y el marco más bajos son fijos, los rodillos superiores son apretados por el reductor del motor de CA y la barra caliente del tornillo, la abertura entre los rodillos superiores y rodillos más bajos es medida por regla el rallar y digital exhibida en nivelador.
