Corte rotatorio del esquileo de la precisión a la línea corte de alta velocidad de la longitud de la mosca

Corte rotatorio del esquileo de la precisión a la línea corte de alta velocidad de la longitud de la mosca
Precision Rotary Shear Cut To Length Line High Speed Fly Cutting
Corte rotatorio del esquileo de la precisión a la línea corte de alta velocidad de la longitud de la mosca Corte rotatorio del esquileo de la precisión a la línea corte de alta velocidad de la longitud de la mosca Corte rotatorio del esquileo de la precisión a la línea corte de alta velocidad de la longitud de la mosca Corte rotatorio del esquileo de la precisión a la línea corte de alta velocidad de la longitud de la mosca Corte rotatorio del esquileo de la precisión a la línea corte de alta velocidad de la longitud de la mosca

Ampliación de imagen :  Corte rotatorio del esquileo de la precisión a la línea corte de alta velocidad de la longitud de la mosca

Datos del producto:
Lugar de origen: Wuxi, China
Nombre de la marca: Jinye
Número de modelo: Mosca (0.3-3) x 1500
Pago y Envío Términos:
Cantidad de orden mínima: 1SET
Detalles de empaquetado: 40HC x 3
Tiempo de entrega: 120-150days
Condiciones de pago: T/T
Contacto

Corte rotatorio del esquileo de la precisión a la línea corte de alta velocidad de la longitud de la mosca

descripción
Nombre: Corte rotatorio del esquileo a la línea de la longitud Características: Alta precisión de alta velocidad
El material: HRC, CRC, SOLDADO ENROLLADO EN EL EJÉRCITO, PPGI, SS espesor de las láminas: 0.3-3 mm
Ancho de la hoja: 500 a 1500 mm Identificación de la bobina: 508 mm
Envase: Con una anchura igual o superior a 2000 mm Peso de la bobina: 20-25T
Duración de corte: 200 -3000mm Velocidad de corte: 150 cortes máximos/minuto
Cortar estilo: Esquileo rotatorio Nivelador: 4Hi, 6hi
Potencia total: 300 kW Área de tierra: 25m x 8m
Resaltar:

Corte rotatorio del esquileo a la línea de la longitud

,

La precisión cortó a la línea de la longitud

,

Corte de alta velocidad de la mosca a la línea de la longitud

Corte de precisión por cizallas giratorias en línea de longitud Corte a gran velocidad por mosca

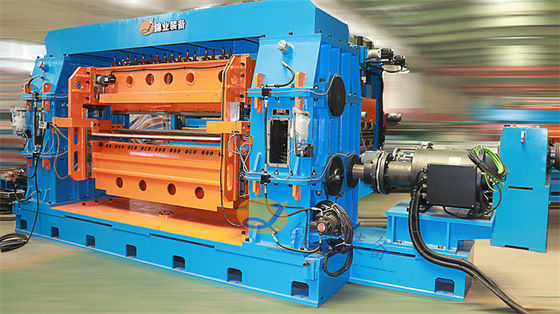

La línea de corte de corte rotativo es una máquina avanzada de corte de alta velocidad y alta precisión, especialmente adecuada para el corte de chapa de metal de calibre ligero:

  • La longitud de una hoja de bobina de calibre ligero es larga, por ejemplo, una longitud de bobina de 0,2 mm de espesor es 10 veces la longitud de una bobina de 2 mm, la producción de hojas cortadas de mayor peso requiere una velocidad de línea más rápida.
  • La hoja delgada puede cortarse fácilmente en un golpe rápido, por lo que el corte rotativo de vuelo está disponible: la hoja corre a una velocidad estable,el corte rotativo gira y corta una hoja en un ciclo bajo la retroalimentación de la longitud del bucle cerrado, la frecuencia de corte máxima puede ser de hasta 150 veces/min. velocidad de producción lineal de hasta 80m/min.
  • El corte por cizallamiento rotativo es especialmente adecuado para hojas cortas, aunque las hojas extremadamente cortas no pueden correr demasiado rápido, la frecuencia de corte todavía puede ser de alrededor de 100pcs/min.

Comparación de las bobinas de 2 mm y las de 0,2 mm:

  Especificación de la bobina Duración de la hoja Velocidad de la línea de corte Tiempo de corte por bobina
0Hoja de bobina de 2 mm 508 mm de ID, 1250 mm de ancho, 15T ~ 7500m 80 m/min 95 minutos
Hoja de bobina de 2 mm Identificador de 508 mm, ancho de 1250 mm, 15T ~ 750m 80 m/min 9.5 minutos



Parámetros:

Materia prima de entrada y producto terminado
Las materias primas Galvanizado en caliente/en frío, laminado en frío, bobinas recubiertas de color
Propiedad mecánica Resistencia a la tracción σb≤460Mpa, σ0,2≤280Mpa
El grosor 0.2-2.0 mm,
Ancho Se aplicará el método de ensayo de la prueba de la velocidad.
- ¿ Qué es eso? ≤ Φ1800 mm
- ¿ Qué es eso? Φ508 mm (se amplía a Φ610 mm con juntas)
Peso máximo 15 toneladas, 20 toneladas
Duración de la hoja 200 a 4000 mm
Tolerancia de longitud - ¿ Qué?0= 1M±0,3 mm (velocidad uniforme)
- ¿ Qué?0La velocidad máxima de desaceleración es de 1 m/s.
Tolerancia de longitud diagonal - ¿ Qué?1El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Alturas de apilamiento 650 mm Máximo (suporte de madera de aproximadamente 150 mm de altura)
Peso máximo de apilamiento 5 toneladas



  Parámetros de CTL de vuelo
1 Velocidad lineal 0 a 80 m/min
2 Velocidad de roscado 0 a 15 m/min
3 Fuente de alimentación 380V / 50Hz / 3PH
4 Potencia instalada Alrededor de 250 kW
5 Vía de corte cruzado Dos cuchillos volando contra el corte
Mecanismo de corte de vías
6 Vía de control Control de CA, CNC y PLC
7 Motor de accionamiento a. Motor de desenrollamiento: 30 kW CA b. Motor de nivelación: 75 kW CA

c. Servomotor de tijeras giratorias:

Acción alterna 90 kW

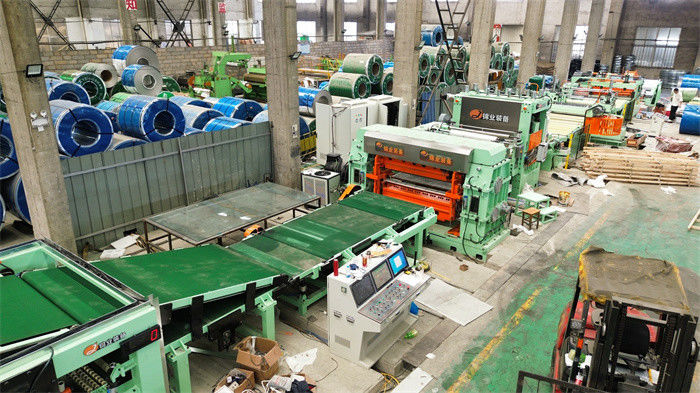

Composición:

  Punto de trabajo Cuánto tiempo
1 Estación de carga 1
2 Vehículo de carga 1
3 Decoiler 1

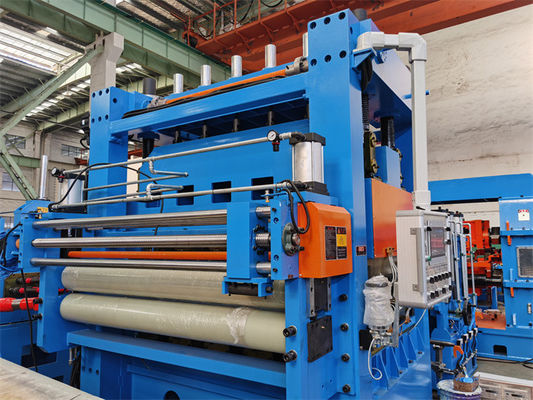

4 Máquina de nivelación de precisión (19 rodillos) 1
5 Dispositivo de servoalimentación (incluido el dispositivo de laminación) 1
6 Cortador de mosca giratorio de alta velocidad 1
7 Transporte de cinta de tres etapas 1
8 1ElMáquina automática de recogida de hojas 1
9 2yMáquina de recogida automática 1
10 Sistema hidráulico 1
11 Sistema neumático 1
12 Sistema de lubricación 1
13 Sistema eléctrico 1





Corte rotatorio del esquileo de la precisión a la línea corte de alta velocidad de la longitud de la mosca 0

Corte rotatorio del esquileo de la precisión a la línea corte de alta velocidad de la longitud de la mosca 1
