Línea de corte de acero de silicio de acero eléctrico de superprecisión 0.1 x 1250 300mpm

Línea de corte de acero de silicio de acero eléctrico de súper precisión 0.1 x 1250 300mpm

Introducción

La línea de corte consiste en cortar y retornar el acero de silicio (CRGO, CRNGO), el acero de carbono medio alto, el acero inoxidable 304,321, 316 y 200, acero eléctrico, etc.

Utilice accionamiento de CA VVF, control PLC para mantener toda la línea en sincronización, fácil operación, alta precisión, corte y retroceso de alta calidad, tensión estable.La velocidad de corte puede alcanzar los 300 m/min.La precisión de corte dentro de 0,05 mm de ancho, el número de cortes puede ser de hasta 40 tiras, el espesor mínimo de la tira inferior a 10 mm, utilizar herramientas de corte especiales.

• Arcos de corte: forja de acero aleado, templado en su totalidad, endurecimiento de superficie a alta frecuencia, molienda, recubrimiento de cromo duro, pulido fino

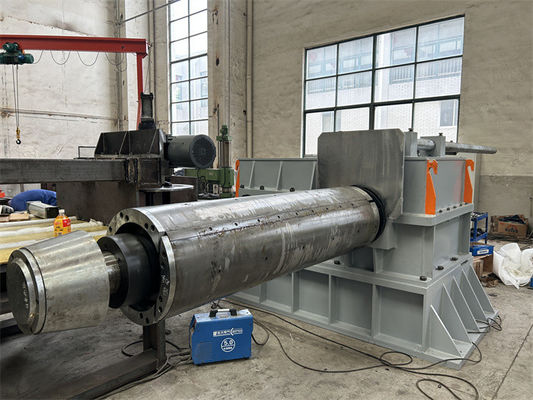

• φ408, Ф508mm mandril de redondez
• Forja de 40Cr en el eje principal, mediante templado, rectificación fina y fresado
• Los engranajes 42CrMo para forjar, templar, endurecer dientes de alta frecuencia, rechinar dientes
• Las placas de segmento de camber son de acero de aleación de carbono medio, endurecimiento, mecanizado fino, amortiguación de la superficie, recubrimiento de cromo duro
• Los deslizadores de cuña internos QT600-3, normalizando QT600-3,
• Bloque de prensado de la pinza: 42CrMo forjado, mecanizado fino, amortiguación
• Los ejes de separación de prensa con revestimiento de superficie de cromo duro
• La caja de engranajes es un conjunto de soldadura de acero de buena calidad, tratamiento de recocido, rectificación fina, porosidad fina.

Composición:

• Silla de preparación de bobinas
• Enrollador de papel
• coche de carga de bobinas

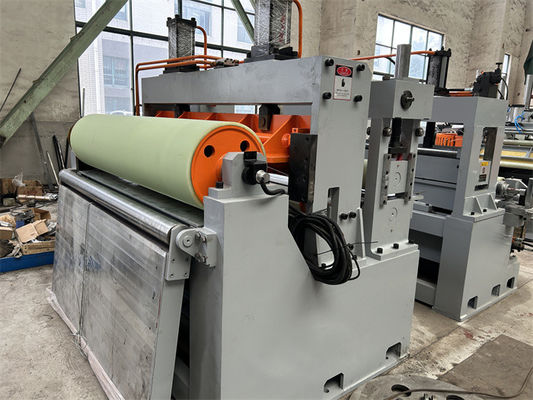

• con un rollo de prensa de brazos superiores
• De las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas
• primer bucle
• Guía lateral
• Slicer de disco
• Tabla de guía
• Enrollador de chatarra fuera de línea
• Tabla de transmisión
• segundo bucle
• Estación de tensión con separador de tiras y cizallamiento
• Retroceder con separador de prensa (disponible con mandril doble)
• Carro de descarga de bobinas
• Las demás máquinas
• sistema hidráulico
• sistema neumático
• sistema de lubricación
• sistema de control eléctrico

Parámetros:
