Línea de corte de bobinas de acero HR de calibre pesado
Product Details
q235 línea de corte de bobinas
,q195 línea de corte de bobinas
,Máquina para cortar bobinas de acero HR
Línea de corte de bobinas de acero HR de calibre pesado para 8 X 2000 ASTM1008, Q195, Q235, 08acero
Acerca de líneas de corte de bobinas de acero de calibre pesado, suministramos 6x2000 cortadores dobles de placa gruesa de alta resistencia a la India, 8 x 2000 líneas de corte de cabezas dobles a Argelia y Rusia,Línea de corte 16 x 1650 HR hacia Malasia, 12x1250mm cortador a la provincia nacional de Sichuan, etc. Diseñamos la máquina de corte como lo desean los clientes.
Corte de chapa de bobina gruesa en dirección longitudinal, como el acero al carbono normal de 8 mm, 10 mm, 12 mm, 14 mm, o corte de calibre pesado de alta tracción, por ejemplo, 4 mm, 5 mm, 6 mm, 7 mm, 8 mm, etc.La máquina de corte debe soportar un trabajo pesado y la estructura de la máquina debe ser robusta y funcionar automáticamente..
Características:

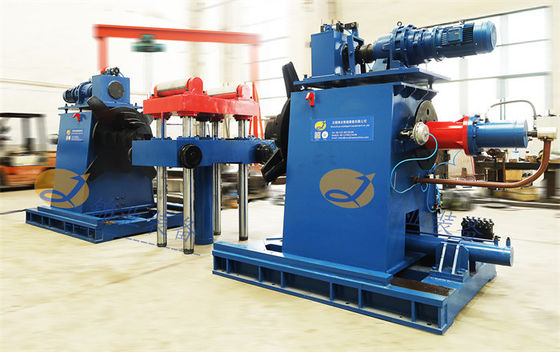

- Gran desenrollador de cabezas dobles de deflector: las placas de bobina de acero grueso son a menudo pesadas con un gran diámetro exterior, el peso máximo de la bobina puede ser de 30-40T y el diámetro exterior es de hasta alrededor de 2200mm.Los diámetros de la bobina interior no son tan regulares, con una forma ovalada, las dos mandrillas cónicas opuestas pueden sostener fácilmente la bobina en el interior.

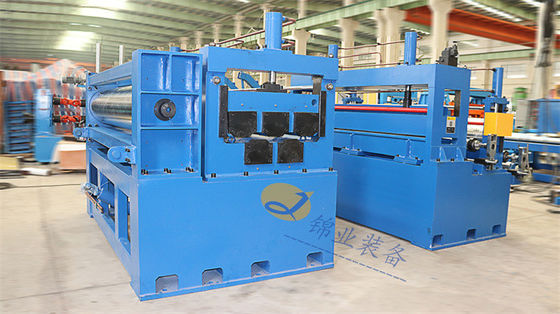

- 5 rollos de pre nivelación antes de cortar: la placa gruesa se enrolla para convertirse en bobinas en la línea de laminación, el radio de enrollamiento de las tiras es fuerte,el nivelador fuerte puede aplanar el radio de flexión de la bobina para que se vuelva plano, listo para ser cortado más tarde.
- Tensión de los cinco rodillos: La tensión de los cinco rodillos es de 3 sobre 2 estructura de rodillos, manteniendo estrechamente las tiras de acero bajo una tensión de retroceso estable
- Las tiras que separan el bastidor de la prensa sobre el retroillador: para garantizar un retroillamento continuo, cada tira debe mantenerse en orden y con una capa sobre la capa inferior.Cuadro de prensa de separación hidráulica de pie sólido en la base, presionando el eje de separación sobre las tiras de retroceso por dos cilindros hidráulicos.
- Slitter y retroiler: La estructura es la misma que la normal, mucho más fuerte, y algunas partes adoptan un material especial.
- Guía lateral de ajuste motorizada: para las láminas de medición de espesor, la guía lateral de ajuste está motorizada presionando un botón en el panel.
- Dos bobinas de chatarra a cada lado: accionadas independientemente por un gran motor de frecuencia CA, con desplazamiento de la bobina de chatarra.
- Control eléctrico: el gabinete de accionamiento principal se encuentra detrás de la máquina de corte en el lado del accionamiento, los paneles del operador se encuentran delante de la máquina, que tiene pantallas táctiles y Siemens PLC.
Composición y parámetros:
| - No, no es así. | Composición | Parámetro |
| 1 | Carro de alimentación de la bobina | 30T |
| 2 | Las demás máquinas de la partida 8411 | Φ500-800 mm, carga de 30 T |
| 3 | El sistema de alimentación de pinzas y el nivelador de cinco rodillos | Φ200 mm, 75 kW |
| 4 | El corte hidráulico | 10 x 2000 |
| 5 | Tabla de rodamiento de la transmisión | longitud de 4000 mm |
| 6 | Guía lateral y Pres Roller | ancho de 500 a 2000 mm |
| 7 | máquina de cortar | Φ280 mm, 250 kW |
| 8 | En el caso de las máquinas de trituración, se utilizará una máquina de trituración para la fabricación de piezas. | 7.5KW x 2 |
| 9 | Acumulador de hoyo | longitud de 5000 mm |
| 10 | Pre-separador, tensor, rodillo de equilibrio | Separación doble, 3 sobre 2 rodillos de tensión y tensión tipo placa |
| 11 | Recoiler (con discos de separación, empujador) | Φ610 mm, 300 kW, 30 T |
| 12 | Las bobinas de descarga del carrito | 30T |
| 13 | Sistema hidráulico | Las válvulas de Rexroth, la bomba de Yuken |
| 14 | Sistema de control eléctrico | Parker DC drive, Siemens PLC y pantalla táctil |
