Precisión ligera del indicador que desenrolla rajando la línea 4 x 1600 del retroceso

Precisión ligera del indicador que desenrolla rajando la línea 4 x 1600 del retroceso
Light Gauge Precision Uncoiling Slitting Recoiling Line 4 X 1600
Precisión ligera del indicador que desenrolla rajando la línea 4 x 1600 del retroceso Precisión ligera del indicador que desenrolla rajando la línea 4 x 1600 del retroceso Precisión ligera del indicador que desenrolla rajando la línea 4 x 1600 del retroceso Precisión ligera del indicador que desenrolla rajando la línea 4 x 1600 del retroceso

Ampliación de imagen :  Precisión ligera del indicador que desenrolla rajando la línea 4 x 1600 del retroceso

Datos del producto:
Lugar de origen: Wuxi, China
Nombre de la marca: Jinye
Número de modelo: SS-4X1600
Pago y Envío Términos:
Cantidad de orden mínima: 1set
Tiempo de entrega: 120 -180 días
Condiciones de pago: T/T
Capacidad de la fuente: 10Sets por año
Contacto

Precisión ligera del indicador que desenrolla rajando la línea 4 x 1600 del retroceso

descripción
Nombre: Precisión ligera del indicador que desenrolla rajando la línea del retroceso Material entrado: bobina de acero inoxidable SUS200, SUS300, SUS400
Grueso de la bobina: 0.4-4.0m m Anchura de la bobina: 300-1600m m
Número de rajar: 4m m x 10strips Peso de la bobina: 25T máximo
Identificación de la bobina, OD: 508 mm, 1800 mm Cuchillo de la cortadora: ID240 X OD360mm
Mandril del retroceso: 508m m Rajar velocidad: 200mpm
Poder total: 430KW Fuente de alimentación: 380V, 50HZ, 3PH
Resaltar:

línea de corte de precisión de calibre de luz

,

línea de corte de precisión de desenrollamiento

,

Línea de corte de precisión de recollido

Precisión ligera del indicador que desenrolla rajando la línea 4 x 1600 del retroceso



El rajar de acero inoxidable, prestamos la atención a la importancia extrema que la naturaleza crítica superficial del material, los caracteres siguientes del SUS que rajan la línea:

  • Peladura de papel, película del PVC o el laminar de papel.
  • Rajar la línea con dos hoyos de colocación
  • El arrollar de alta resistencia del diámetro grande
  • Recoiler: calidad excelente, bobinas rajadas firmemente heridas, recto-echadas a un lado.
  • Sistema de controles avanzado con un interfaz de operador que es eficiente y fácil actuar.
  • El diseño robusto del equipo elimina virtualmente tiempo muerto
  • Bobina que rosca características que permite que el operador maximice la línea eficacia
  • Cargamento eficiente de la bobina y descarga que maximiza la producción de la bobina
  • Sistemas que rajan transformistas del inyector de la precisión con la capacidad para intercambiar los útiles en materia de minutos
  • El sistema de control inteligente, supervisa el funcionamiento de rajar la línea por los sensores de la cámara.

Se modifica para requisitos particulares cada línea que raja, nosotros hace la línea que raja de acero inoxidable según requisitos de cliente



Parámetros:

  Descripción y especificación
Materia prima

AISI 409, AISI 430, AISI 201, AISI 304, AISI 310, AISI 316, AISI 321, AISI 904, AISI 2205 y etc

Σb ≤800N/mm2, fuerza de producción ≤450N/mm2 de la resistencia a la tensión

bobinas de 0.4-4.0 x de 300-1600m m x 25T
Producto final

grueso de 4m m, 10 tiras máximas; ≤1.5mm, 30strips máximo

Anchura del mínimo 50m m, Φ508mm, Φ1800mm,

Diámetro interno de Φ508mm, diámetro externo de Φ1800mm, peso máximo 25T
Máquina que raja

el rajar o tirón activo que raja, impulsión de DC

Rajar velocidad: 200m/min. máximo que rosca velocidad: 0-15m/min

430KW total, área de tierra los 35m x 10m
Rajar la precisión

Anchuras tolerance≦0.10mm de la raja,

Raja camber≦0.5mm/m para la tira de más extensamente de 300m m, ≦1.0mm/m para la tira de <300mm>

La raja remueve las rebabas ≦0.05mm

Retroceso que escalona ≦±0.5mm

Turriform ≦±2.0mm del retroceso

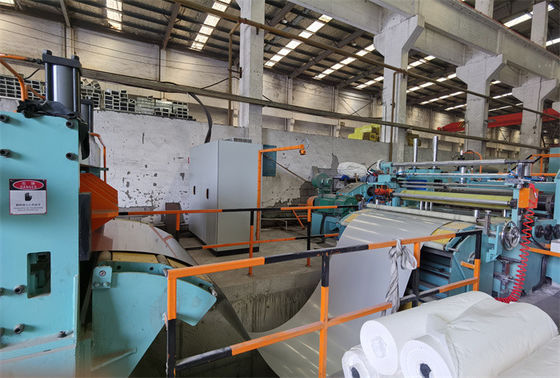

Composición Silla de montar de la bobina de la forma de V, mandril Bobina-cargamento-voladizo desenrollar-Bobina-cabeza-que alimenta, pellizco que alimenta, nivelador-Fin-corte de la prensa y del traspalar-Doble-rodillo del cinco-rodillo----Agujero accumulator1 ---- Guía lateral----Disco que raja (cortadoras dobles) — — el Pre-separador/el tensor/el poste del acumulador 2 del aspar-agujero del pedazo esquilan/las rodillo-bobinas de longitud-medición prensa y separador/recoiler -- Control control-eléctrico Bobina-descargar-hidráulico



Composición:

  Caracteres y descripción
Coches de bobina Muchacho de soldadura, silla de montar de V, guía de cuatro pilares, up-down hidráulico, el caminar de la impulsión del motor

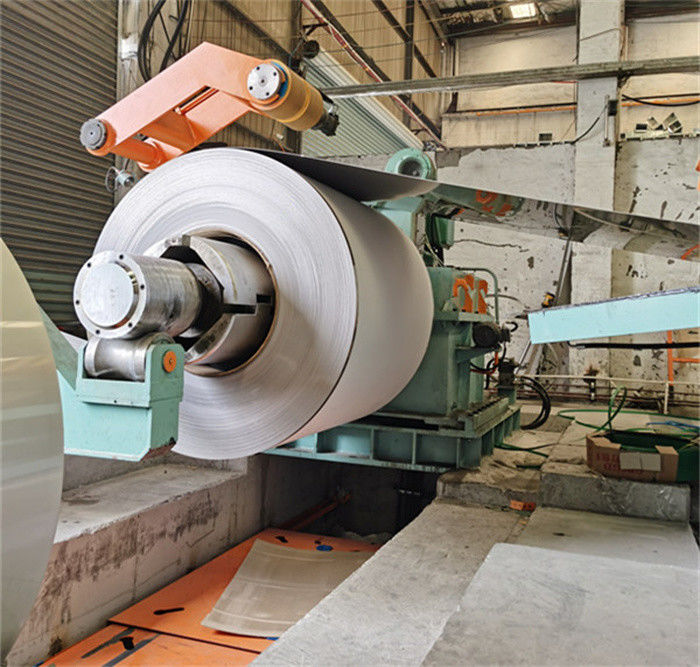

Uncoiler Solos dientes de la extensión que escalonan el mandril, transmisión del engranaje del motor de CA que desenrolla detrás la tensión, el alinear central hidráulico, peladura del papel
Abrelatas principal de la bobina Rollo del tambor de frenaje, enderezando el rollo y traspalando la placa
Preleveler Rollos de pellizco dobles y nivelador 2 más de 3 para enderezar la placa de la bobina, y un esquileo hidráulico
Hoyo del lazo Un hoyo situado después de preleveler y antes de la cortadora, del otro hoyo después de cortadora y antes de la tensión, para sincronizar la tira de acero
Guía lateral Para asegurar la tira de acero en el centro de la línea antes de rajar
Cortadora Cenadores dobles, juntas universales superiores de la impulsión del ajuste, del motor y de la caja de cambios del up-down del cenador, cuchillo de disco de la necesidad, espaciadores, caucho de la PU, fabricación de las placas de la tira de la baquelita.
Devanadera del pedazo Devanaderas dobles en el oído de la línea, u horizontal o de la frecuencia vertical, de la CA controlada, con las tiras que comprueban la tabla y presionando el rodillo
Tensor Tensión sentida de la prensa, rodillo de codificación de la desviación

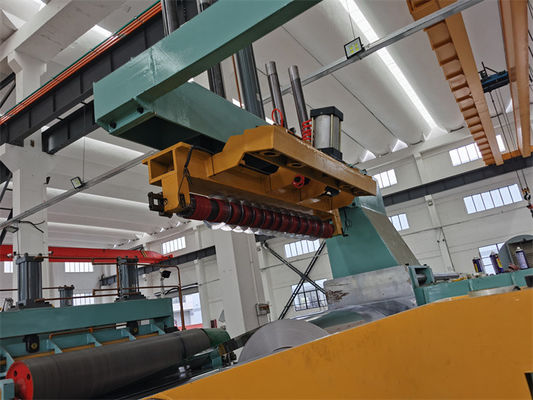

Separadores Dos veces separadores antes de la tensión, marco del separador de la prensa hidráulica en recoiler
Recoiler impulsión hidráulica del mandril, del motor y de la caja de cambios del retroceso de la extensión, empujador hidráulico de las bobinas, ayuda de ocsilación de la puerta



Precisión ligera del indicador que desenrolla rajando la línea 4 x 1600 del retroceso 0

Precisión ligera del indicador que desenrolla rajando la línea 4 x 1600 del retroceso 1
