laminador continuo de la hoja de aluminio de 1xxx 3xxx 8xxx 720×1450m m

Laminador de aluminio del bastidor de Contiuous de la hoja Φ720×1450mm

• Del mercado de aluminio fundido del horno que se sostenía, el nivel líquido de aluminio del control automático, refinar el líquido más futuro en la caja de desgasificación, filtro, boca de la caja del frente, echó los rodillos rodantes de la rotación opuesta y dentro del enfriamiento en la circulación, el líquido de aluminio cristaliza dentro de cierta deformación para convertirse en hoja de aluminio del grueso de 6-8m m del líquido fundido del aluminio o de la aleación de aluminio. Entonces corte la cabeza y el rebobinado de la hoja para ser bobina de aluminio.
• La línea axial del laminador echado es 15° inclinado a la línea vertical, esto es buena para conquistar la segregación del metal y la tensión de superficie del metal de revestimiento de óxido.
• El nivel líquido estable entre el horno de fusión y el molino del molde es muy importante. Un regulador del flujo en el puerto del horno puede ajustar y guardar flujo constante. El líquido de la aleación de aluminio debe ser continuo y limpio en la misma composición química, el dispositivo de desgasificación refinar los flujos líquidos y entonces líquidos en la caja delantera de molino echado después de filtrar. El alimentador del alambre del titanio envía el alambre máximo de AlTiB de dos PC para lavar planchar el sistema a la velocidad constante preestablecida para refinar granos cristalizados.

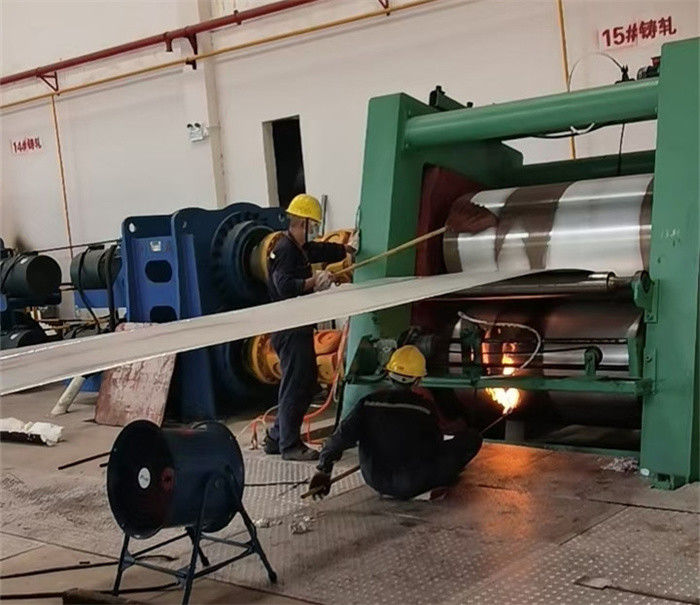

• El grado inclinado 15° de molino echado y control de nivel líquido exacto de la caja delantera asegurar a la fuente delantera de la caja el líquido de aluminio a la boca de lanzamiento bajo presión muy exacta. De boca de lanzamiento el terraplén líquido de aluminio en los rodillos de bastidor del enfriamiento dentro, la extensión líquida en de través la dirección en superficie del rodillo. En este mes, las estancias líquidas en el hueco del rollo levemente antes de línea de centro del rodillo y refrescarse rápidamente abajo y solidificar dentro de breve periodo de tiempo, la cristalización de lanzamiento se acaban y entonces de laminado en caliente hace la hoja. La energía térmica en líquido es llevada rápidamente por los rodillos.
• El calor se transfiere a través de los rodillos de bastidor cuya conductividad termal de la manga es muy buena. Además de la carga rodante, las mangas del rodillo llevan el impacto de la carga termal en ciclo de la temperatura caliente y de la temperatura fría baja. La temperatura de la estructura, del material y de enfriamiento del agua de la manga del rodillo es factores críticos de balanceo echado.
• Cada boca de lanzamiento se puede ajustar exacto en horizontal y la dirección vertical, asegura el balanceo del molde de la buena calidad.
• Cada rodillo es conducido por el motor de DC y el reductor del engranaje planetario, controlados por el sistema de control del todo-dígito.
• El sistema que rocía con llamas hace el secuestro del carbono para separar y para lubricar el líquido de aluminio de pegarse a los rodillos.
• Después de la hoja del molde que deja los rodillos, a través del rodillo de guía, los rodillos de alimentación del pellizco, esquileo hidráulico, rodillo de la desviación, recoiler enrollan para arriba la hoja de aluminio del plumón conducido por el motor de DC.
• El recoiler proporciona la tensión de enrrollamiento. Cuando se acaba una bobina de bobina, el esquileo de la pista cortó la hoja que venía con los rodillos de alimentación del pellizco lleva a cabo la tensión de la hoja, después de que el recoiler comience la nueva bobina de bobina, los rodillos de pellizco abiertos.
• La bobina que descarga el coche y el empujador hidráulico descargan la bobina del recoiler.

Parámetros

Configuración:

1. El laminador echado está inclinado, puede sacudirse a los rodillos verticales e hidráulicos del cambio.
2. Impulsión: Los motores de CA conducen independientemente el rodillo superior y un rodillo más bajo, con la función de la remuneración de la velocidad
3. Hueco del rodillo que preajusta: el ajuste áspero está ajustando grueso del amortiguador y la llave de trinquete manual a través de las cuñas duales para preestablecer hueco del rodillo, ajuste fino está ajustando la presión del cilindro hidráulico según presionar para arriba.
4. Lubricación superficial del rodillo: hacia adelante y atrás el rociar con llamas movible.
5. Retroceso: modos de control de tensión constante o de tensión de la pendiente.
6. Pre subrayar control: control de lazo cerrado de la presión.
7. Rodillos de pellizco: control exacto de la velocidad linear de un rodillo más bajo a mantener síncrono con velocidad de la máquina de bastidor.
8. El sistema de control eléctrico tiene las funciones del control de la sobrecarga, sobre velocidad, el rotor bloqueado, el etc.
9. Sistema hydráulico: dos pompas hydráulicas, un repuesto del trabajo uno, la bomba de repuesto funcionarán inmediatamente cuando la bomba del trabajo analizar.
10. Plataforma de lanzamiento de la boca: la pieza donde está calor el líquido de aluminio de alta temperatura del contacto que resiste el arrabio. Manualmente muy bien ajustando. El diseño, la fabricación y la instalación deben asegurar seguridad y la confiabilidad del equipo, no hará daño conducir la transmisión, la señal, los cables cuando caja delantera y el líquido de aluminio de lanzamiento del escape de la boca.
11. La altura del nivel líquido de la caja de la boca que fluye es comprobada por el interruptor de proximidad y el nivel de líquido automáticamente controlado, delantero de la caja se controla automáticamente. Precisión de control ±1mm.
12. El ajuste de la pantalla táctil está en el panel de operador principal para fijar y para mostrar parámetros y para supervisar el estado de trabajo de la máquina.
13. Los oleoductos hidráulicos son integrados por las válvulas modulares y los bloques integrados.
