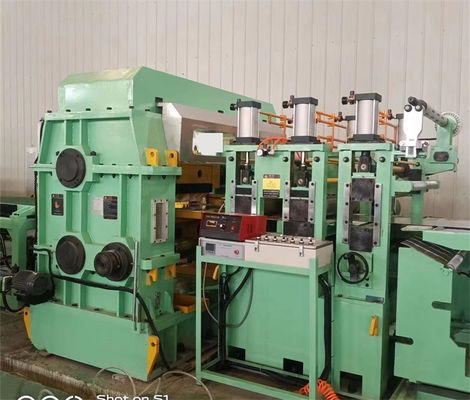

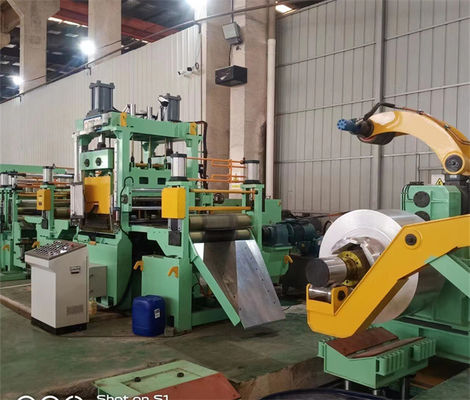

Corte rotatorio automático del esquileo de la alta precisión a la línea 0.3-3 x 1250 de la longitud
Product Details
Corte rotatorio del esquileo a la línea 0.3m m de la longitud
,corte automático a la línea de la longitud
,corte de acero a la máquina 1250m m de la longitud
Corte rotatorio automático del esquileo de la alta precisión a la línea de la longitud (0.3-3) x 1250
El corte rotatorio del esquileo a la línea de la longitud es corte avanzado a la máquina de la longitud, alta precisión de alta velocidad del esquileo del vuelo, especialmente conveniente para la hoja corta de la hoja fina para corte de metales:
- Se requiere la longitud fina de la bobina de la hoja es larga hasta millares de metros, si la línea velocidad es lenta, el tiempo del corte de hojas será larga, la producción será línea velocidad pequeña, tan más alta.
- El corte de la mosca significa que la tira de acero va adelante como velocidad usual mientras que corta, por cada uno cortando dentro de 0.5s, frecuencia que corta máxima puede estar hasta 150times/min. La productividad puede ser 80m/min linear
- El corte de hojas corto significa alta frecuencia que corta pero la línea funcionamiento es no parada, ésta es arreglo ideal.
- No sólo el alto corte de la mosca de la productividad, pero también el nivelador de la alta precisión, laminador de la película, los apiladores duales es alto arreglo de la producción.
- La línea de corte de la mosca para 0,3 -3.0mm x 1250mmW x 200 -1000mmL.
Comparación de la bobina de 3m m y de la bobina de 0.3m m:
| Especificación de la bobina | Longitud de hoja | Línea velocidad de corte | Cortar tiempo por bobina | |
| hoja de la bobina de 0.3m m | identificación de 508m m, anchura de 1250m m, 15T | ~5000m | 50m/min | 100mins |
| hoja de la bobina de 3m m | identificación de 508m m, anchura de 1250m m, 15T | ~500m | 50m/min | 10mins |
Parámetros:
| Materia prima y producto final entrados | |
| Materias primas | Haber galvanizado caliente/fría, laminado, color cubrió bobinas |
| Propiedad mecánica | Resistencia a la tensión σb≤460Mpa, σ0.2≤280Mpa |
| Grueso | 0.2-2.0m m, 0.3-3.0m m |
| Anchura | 300mm-1250m m (máximo) |
| O.D. | ≤Φ1500,1800mm |
| Identificación. | Φ508mm (agrande a Φ610mm con las juntas) |
| Max Weight | 15tons, 20 toneladas |
| Longitud de hoja | 200 - 3000m m |
| Tolerancia de la longitud | L 0 = 1M±0.3 milímetro (velocidad uniforme) |
| M±0.4 milímetro (aceleración/desaceleración) de L 0 = 1 | |
| Tolerancia diagonal de la longitud | L1 = 1M±0.5m m |
| Altura de amontonamiento | 650m m máximos (ayuda de madera aproximadamente 150m m alto) |
| Max Stacking Weight | 5 toneladas |
| Parámetros de CTL que vuelan | ||
| 1 | Velocidad linear | 0-80 m/min |
| 2 | Roscar velocidad | 0-15 m/min |
| 3 | Fuente de alimentación | 380V / 50Hz/3PH |
| 4 | Poder instalado | Sobre 220KW |
| 5 | Manera que corta cruzada | Dos cuchillos vuelan el corte contrario |
| Cortar el corte de la pista del mecanismo | ||
| 6 | Manera del control | Control de la CA, del CNC y del PLC |
| 7 | Motor impulsor | a. Motor de Decoiling: CA 30KW B. que nivela el motor: CA 75KW |
|
c. El vuelo esquila el motor servo: CA 90KW |
||
Composición:
| Artículo | Qty | |
| 1 | Estación cargada | 1 |
| 2 | Coche cargado | 1 |
| 3 | Decoiler | 1 |
| 4 | Máquina de la nivelación exacta (19 rodillos) | 1 |
| 5 | Dispositivo de alimentación servo (incluya el dispositivo que lamina) | 1 |
| 6 | Cortador de alta velocidad rotatorio de la mosca | 1 |
| 7 | Transportador de correa de tres etapas | 1 |
| 8 | 1ras hojas automáticas que recolectan la máquina | 1 |
| 9 | 2da máquina de acopio automática | 1 |
| 10 | Sistema hydráulico | 1 |
| 11 | Sistema neumático | 1 |
| 12 | Sistema de lubricante | 1 |
| 13 | Sistema eléctrico | 1 |
