El corte de aluminio del metal a la mosca rotatoria del esquileo de la máquina de la longitud cortó a la línea máquina 3 x 1800 de la longitud

El corte de aluminio del metal a la mosca rotatoria del esquileo de la máquina de la longitud cortó a la línea máquina 3 x 1800 de la longitud
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
Al (0.3-3) x 1800
Trading Properties
MOQ
1SET
Packing
3x40HC
period for dispatch
100-180 días
payment method
L/C, T/T
Supply Capacity
15lines por año

Product Details

Resaltar:

Corte de aluminio del metal a la máquina de la longitud

,

El metal cortó a la máquina 1800m m de la longitud

,

La mosca cortó a la línea máquina de la longitud

Name: La mosca rotatoria del esquileo de la hoja de aluminio cortó a la línea de la longitud
Material: Hoja de aluminio de la bobina
Sheet Thickness: 0,3-3 mm
Sheet Width: 300-1800m m
Sheet Length: 500-6000 mm
Cutting Speed: 60pcs/min x el 1m
Coil ID: 508m m
Coil Weight: 10T máximo
Shear Type: Esquileo rotatorio
Length Tolerance: +/-0,5 mm
Flatness: 1mm/m2
Total Power: 300KW
Product Brief
La mosca rotatoria del esquileo de la hoja de aluminio cortó a la línea de la longitud (3 x 1800) La hoja de aluminio es ligera en la densidad total, superficie lisa brillante, un cuerpo más suave, la bobina de aluminio puede ser dimensiones muy amplias, muy grandes, hechas de proceso de laminado en ...
Product Description

La mosca rotatoria del esquileo de la hoja de aluminio cortó a la línea de la longitud (3 x 1800)



La hoja de aluminio es ligera en la densidad total, superficie lisa brillante, un cuerpo más suave, la bobina de aluminio puede ser dimensiones muy amplias, muy grandes, hechas de proceso de laminado en caliente y después que lamina. El corte de hoja de aluminio de la bobina a la línea de la longitud debe ser corte de la mosca, esquileo rotatorio es corte eficiente de la mosca a la solución de la longitud.



Caracteres:

  1. no pare continuamente para aplanar la hoja de aluminio sin marca del rollo
  2. pellizco servo que alimenta con la codificación para conocer la longitud de hoja, partido del corte de la mosca con la longitud
  3. Acciones rotatorias dobles del esquileo asegurar la ubicación que corta exacto.
  4. el amontonamiento del sistema recibe la hoja pieza por pieza sin el daño de las hojas.
  5. 6 hola que nivelan la máquina conveniente para nivelar las hojas de aluminio suaves en la alta precisión
  6. el uncoiler voladizo automático es eficiente y exacto, los segmentos del mandril son dientes maniatan los bordes que coinciden con uno a.



Especificación de aluminio de la hoja de la bobina

hoja de aluminio de la bobina grueso anchura peso densidad
0.2-6m m 200-2000m m 5-6T 2.71g/m3



Propiedades de aluminio de la hoja:

categoría pureza grado uso
serie 1xxx Al el 99% 1050, 1060,1100 común
2xxx Cu (3-5%) 2A16 (LY16), 2A06 (LY6) aviación
3xxx Manganeso (1.0-1.5%) 3003,3004,3005,3A02, 3A21 común
5xxx Magnesio (3-5%) 5052.5005.5083.6754. 5A05 común, aviación
el 7xxx Zn 7075 materiales de aviación



Composición

  • 1.Coil que almacena la silla de montar, bobinas de aluminio de la tienda uno o dos
  • coche del cargamento 2.Coil. tome una bobina de la silla de montar y cargue una bobina al uncoiler
  • uncoiler del mandril 3.Single: el mandril hidráulico de la extensión para Ф508mm estándar, hidráulico centraliza el ajuste, con el policía de papel.
  • rodillo del tambor de frenaje de la cabeza 4.Coil, policía que traspala la placa: para abrir la cabeza del coill del uncoiler y enviarla en alimentador del pellizco
  • 5.2+17 nivelador del rodillo: los rodillos del trabajo 6Hi, 2layers, los rodillos medios 2layers y los rodillos de reserva 2layers, tensión trasera son beneficiosos entre el nivelador y el uncoiler.
  • 6. tabla de Pit Accumulator o del rollo de la transmisión: el hoyo acumula la hoja en hoyo para asegurar a nivelador el funcionamiento continuo, tabla del rollo de la transmisión es también realizable en el corte síncrono de la mosca.
  • 7. Pares de rodillos dobles, con medida serva de la longitud (y la película laminando): La longitud serva que medía (los pares de rodillos de pellizco o de estructura de 2+5+2 rodillos conducidos por el motor servo y el regulador), con la PU cubrió los rodillos de pellizco para laminar de la película
  • esquileo 8.Rotary: cortar frecuencia y la ubicación según longitud y velocidad de hoja.
  • transportador 9.Belt: transporte las hojas acabadas al apilador
  • 10.Stacker: recibiendo la hoja pieza por pieza y llenándola para arriba en la tabla de elevación, apilando la carga 5T.
  • 11.Sheets coche, tabla del rollo de la salida: entregue las hojas hacia fuera, después embalando. pueden ser dos coches, uno que trabaja y el otro que espera.
  • sistema 12.Hydraulic: La bomba de engranaje 11KW proporciona la presión 12Mpa.
  • sistema de control 13.Electric: Un gabinete eléctrico y los dos paneles de operador (una consola para la medición serva, PLC, HMI y amontonamiento, uno para desenrollar y nivelar) con funciones completas y seguras

Parámetros:

Artículo Datos Artículo datos
material Bobina de aluminio nivelación del rodillo Ф70mm, 17pcs
anchura de la hoja 500-1600 nivelación del motor 75KW
grueso de la hoja 0.3-3.0 Fijación serva de la longitud  7.5KW
peso de la bobina 15T amontonamiento del sistema un sistema
longitud de la tira los 500-4000m el laminar de la película disponible
línea velocidad 80m/min Control eléctrico PLC de Siemens
época del corte por bobina 40-120mins tipo de nivelador 6hi



Las hojas de aluminio en bobinas son generalmente más suaves en cuerpo y liso en superficie, puede ser el aluminio o la aleación de aluminio puro. lo más frecuentemente 1xxx, 3xxx, 5xxx, hojas de aluminio de la serie del 7xxx. La fuerza de producción ≥65Mpa, hojas de la bobina de la resistencia a la tensión 170-305Mpa puede ser suave lleno (estado de O), semi duro (H24), duro lleno (H18).



Fotos:

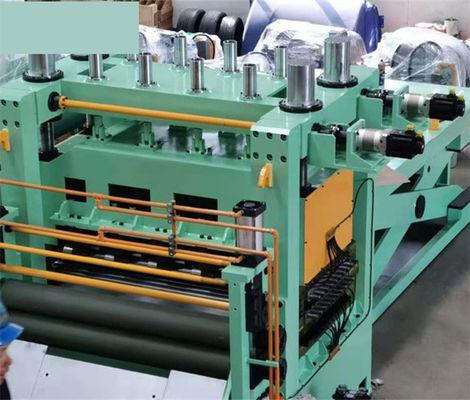

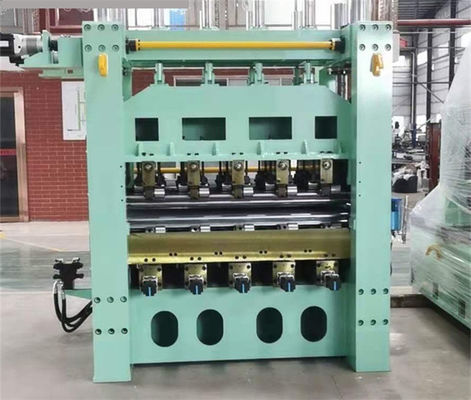

El corte de aluminio del metal a la mosca rotatoria del esquileo de la máquina de la longitud cortó a la línea máquina 3 x 1800 de la longitudEl corte de aluminio del metal a la mosca rotatoria del esquileo de la máquina de la longitud cortó a la línea máquina 3 x 1800 de la longitud
