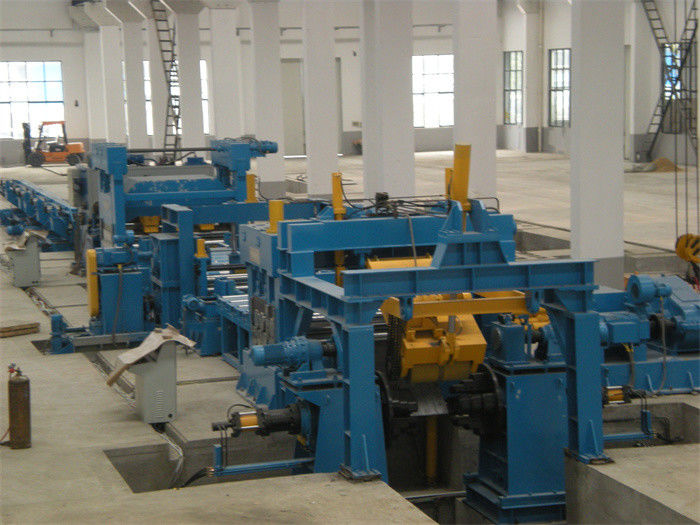

El acero pesado del indicador cortó a la línea máquina de la longitud con el apilador auto
Product Details
corte de 16m m a la línea máquina de la longitud
,corte de 4m m a la línea máquina de la longitud
,Línea de corte de acero de la bobina del indicador pesado
El acero pesado del indicador cortó a la línea máquina de la longitud con el apilador auto
El corte de hoja de acero pesado del indicador a la línea de la longitud incluye la bobina que prepara las sillas de montar, coche del cargamento de la bobina, uncoiler, abrelatas porta de la cabeza de la bobina del marco, pre nivelador, rueda la tabla (guía de lado, condensador de ajuste de borde), rueda la tabla, guía de lado, nivelador 1 o 2, codificador, esquileo, transportan para rodar la tabla, alimentador del pellizco, apilador automático.
Control automático resistente del proceso continuo, aunque la máquina no tan exacto tan suavemente como corte de hoja de acero inoxidable, el corte de hoja de acero de la bobina de carbono a la línea de la longitud sea línea automática de la alta configuración.
- Fuerza de producción de acero normal de carbono ≤270Mpa strength≤465Mpa extensible,
- Cuando la gama de la hoja de acero está más allá de capacidad de un nivelador, tal como 1-10m m, 2-12m m, dos niveladores, uno más pequeño y uno más grande, es convenientes, mientras tanto dos veces nivelando, primero nivelando áspero y entonces nivelando fino, es bueno dar las hojas planas.
- El amontonamiento adopta el estante simple para recibir las hojas de los rollos de pellizco y después los empujadores neumáticos para empujar cada hoja a aseado.
- Longitud de hoja de codificación de las medidas de la longitud a la velocidad alrededor de 30m/min, hoja x 8pcs de los 2m por minuto.
- Apilador automático: el tipo del cajón que recibe los brazos del rodillo recibe la hoja de acero por los cilindros neumáticos, tabla de elevación móvil del up-down hidráulico, lado neumático y los empujadores cruzados, anchura de la hoja son barra del tornillo ajustada por el motor, tabla del rollo de la salida al revés transmiten las hojas hacia fuera, desconciertan la placa para parar extremos de las hojas.
Composición y parámetros:
| No. | Composición | Parámetro/configuración |
| 1 | Silla de montar de la bobina | 35T |
| 2 | Uncoiler doble del mandril | Φ500-800 milímetro, carga 35T |
| 3 | Alimentador del pellizco y nivelador de cinco rodillos | Φ230 milímetro, 75KW |
| 4 | Acumulador del hoyo | 6000m m |
| 5 | Guía lateral 1# | 1000-2000m m hidráulico |
| 6 | nivelador de 11 rodillos | 4Hi, 160KW, Φ210 milímetro |
| 7 | Codificador rotatorio | Representante, Omron |
| 8 | Esquileo hidráulico | Resistente, 45KW |
| 9 | Tabla del rollo | 5000m m |
| 10 | Apilador | el 12m 5 empujadores |
| 11 | Sistema hydráulico | Válvulas de Vitory, bomba de Yuken |
| 12 | Eléctricamente sistema de control | Impulsión de Parker DC, PLC de Siemens y HMI |
Caracteres:

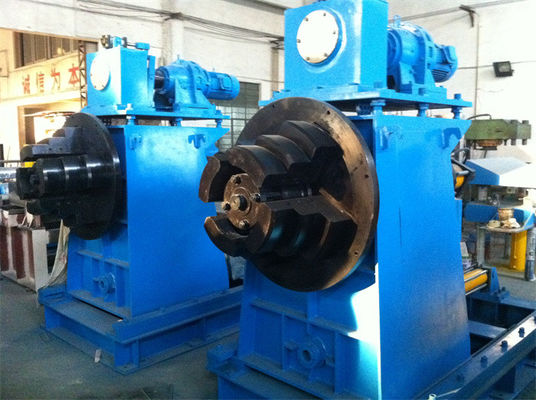

1.Uncoiler/Decoiler
el corte pesado a la línea de la longitud maneja bobinas de acero pesadas del indicador pesado. el uncoiler tiene los mandriles dobles y bases de desplazamiento fuertes.
Cada mandril tiene tres pasos, la abertura y cierre de dos mandriles al lado de los cilindros hidráulicos.
Mecanismo trasero de la tensión instalado encima de base del uncoiler, para asegurar estabilidad de desenrollamiento.
2. abrelatas principal de la bobina porta del marco
El marco porta es muy fuerte, con el rodillo de la prensa del tambor de frenaje, enderezando el rodillo encima del marco.
la prensa de rollo hidráulica del tambor de frenaje encima de la bobina de acero, y su ángulo que aprieta es ajustables
Enderezar el rodillo puede resbalar adelante al revés para seguir la cabeza de la tira y para enderezarla.
Traspalando la placa instalada en preleveler apoye la bobina que el rato principal endereza la cabeza de la bobina de la prensa del rodillo.
3. primer pre nivelador 2+5
el rodillo es enorme y la tensión interna fuerte, reliefing de la bobina de acero, superficie del rodillo se endurece y croma cubierto
Al alivio la tensión de flexión de desenrollamiento al estado relajado.
4. Nivelador resistente
el número de nivelador resistente será 13pcs, 11pcs o 9pcs, diámetro de rodillos será 180m m -230mm -300mm,
El hueco y el ángulo de rodillos superiores y de rodillos más bajos pueden ser ajustados.
Ninguna parada que nivela, el nivelador que trabaja continuamente sin presionar la placa de acero mientras que el corte sincrónico, éste es bueno para proteger la superficie de la placa de acero sin dejar la marca del rodillo
Cuando el esquileo es parada que corta, agarran y se paran al nivelador bajo medición del codificador.
5. esquileo hidráulico: Motor de la pompa hydráulica 30KW
6. El control automático, el proceso entero está bajo control del PLC en modo automático.
