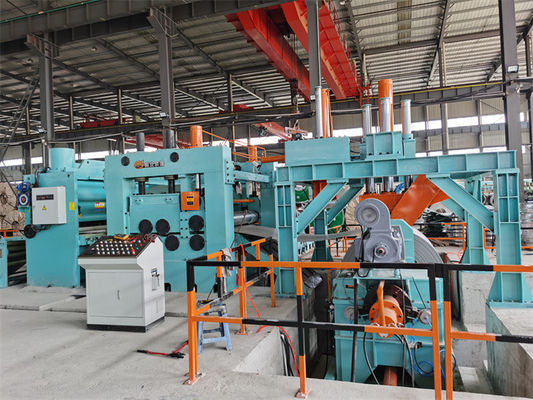

Líneas de doble nivel de chapa de acero HR de calibre pesado cortadas a longitud
La hoja de acero HR de calibre pesado es de acero al carbono Q235, Q345, S355, resistencia al rendimiento ≤270Mpa resistencia a la tracción ≤465Mpa, la línea de nivelación cortada a la longitud es de uso pesado, incluido el desenrollador,con una o dos niveladorasPara las hojas HR, el apilador es una estructura simple:pinch rolls envía la hoja en el estante de apilamiento y luego los empujadores empujan la hoja limpiaLos niveladores dobles significan pre niveladores para el nivelado áspero y niveladores principales para el nivelado fino, el pre niveladores es de 2 hi, el niveladores finos es de cuatro alto,la sincronización entre ellos son controlados por controladores de velocidad bajo PLC.
Composición y parámetros:
| - No, no es así. |
Composición |
Parámetro / configuración |
| 1 |
Silla en espiral |
Entre 20 y 30 T |
| 2 |
Las demás máquinas de la partida 8411 |
Φ500-800 mm, carga de 30 T |
| 3 |
El sistema de alimentación de pinzas y el nivelador de cinco rodillos |
Φ220 mm, de 55 a 75 kW |
| 4 |
Acumulador de hoyo |
6 000 mm |
| 5 |
Guía lateral 1# (opcional) |
El sistema de control de velocidad es el siguiente: |
| 6 |
Trimmer de bordes (opcional) |
Cuerpo separado, control de frecuencia,
Margen de 3 a 8 mm
|
| 7 |
En el caso de las máquinas de recolección de desechos, el valor de la cantidad total de desechos que se recolectarán será igual al valor de la cantidad total de desechos que se recolectarán. |
Guía de desechos, girador de empuje hidráulico |
| 8 |
Guía lateral 2# |
El sistema de control de velocidad es el siguiente: |
| 9 |
11 nivelador de rodillos |
4Hi, 132KW, Φ190 mm |
| 10 |
Encodificador rotativo |
Representación, Omron |
| 11 |
Cisa hidráulica |
Trabajo pesado, 22 kW |
| 12 |
Tabla de rodillo |
Cubierta |
| 13 |
Es un estafador. |
tipo de bastidor simple, 12 m |
| 14 |
Sistema hidráulico |
Las válvulas de acoplamiento, la bomba Yuken |
| 15 |
Sistema de control eléctrico |
El motor de Parker DC, el PLC de Siemens y el HMI |
Personajes:
1. Desenrollador / Desenrollador
El descolador tiene mandrillas dobles y bases deslizantes fuertes.
Cada mandril tiene tres pasos, la apertura y el cierre de dos mandrils por cilindros hidráulicos.
Mecanismo de contrapresión instalado en la parte superior de la base del desenrollador, para garantizar la estabilidad del desenrollamiento.
2. Abridor de la cabeza de la bobina del marco del portal
El marco del portal es muy fuerte, con rodillo de prensa de snubber, rodillo de enderezamiento en la parte superior del marco.
el rollo hidráulico de presas de snubber en la parte superior de la bobina de acero y su ángulo de presión hacia abajo es ajustable,
El rodillo rectificador puede deslizarse hacia adelante y hacia atrás para rastrear la cabeza de la tira y enderezarla.
La placa de pala instalada en el preniveller sostiene la cabeza de la bobina mientras endereza la cabeza de la bobina de la prensa de rodillos.
3. el primer nivelador 2+5
El rodillo es enorme y fuerte, aliviando la tensión interna de la bobina de acero, la superficie del rodillo es endurecida y cromada
Para aliviar la tensión de desenrollamiento de la flexión a un estado relajado.

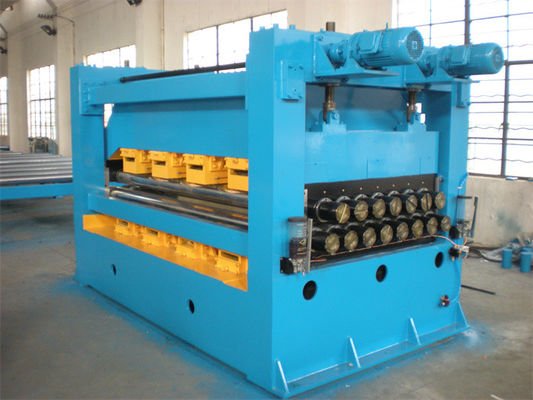

4. Nivelador de trabajo pesado
el número de niveladores pesados será de 13pcs, 11pcs, 9ocs, el diámetro de los rodillos será de 180mm -230mm -300mm,
El espacio y el ángulo de los rodillos superiores y inferiores se pueden ajustar.
No hay nivelación de parada, el nivelador trabaja continuamente sin presionar la placa de acero mientras se corta sincronizado, esto es bueno para proteger la superficie de la placa de acero sin dejar marca de rodillo
Cuando el corte de cizallamiento se detiene, el nivelador se agarra y se detiene durante la medición del codificador.
5. Cisación hidráulica
Cortador de pistas: sincronizado Corte de alta frecuencia y marco fuerte, estación hidráulica fuerte para cortar, gran servomotor para el seguimiento sincronizado de la placa de acero.
El corte de oscilación hidráulica se detiene al medir el codificador.
6Control automático, todo el proceso está bajo control PLC en modo automático.
