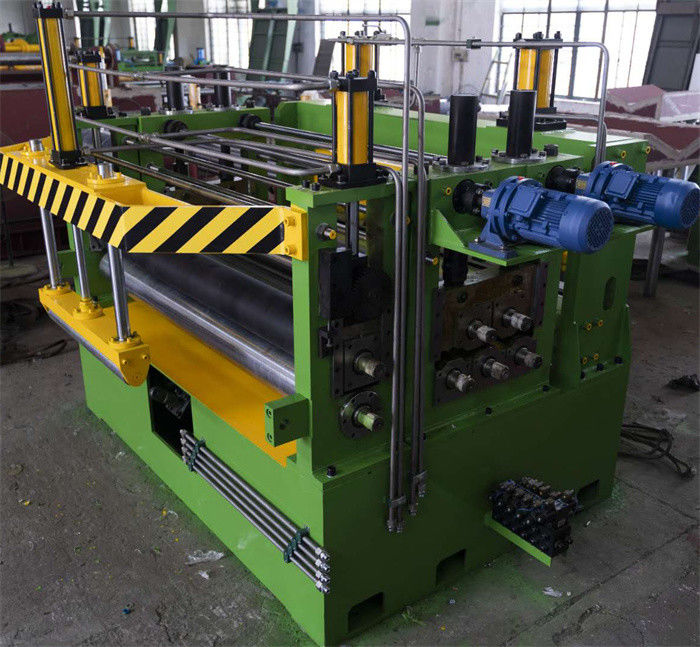

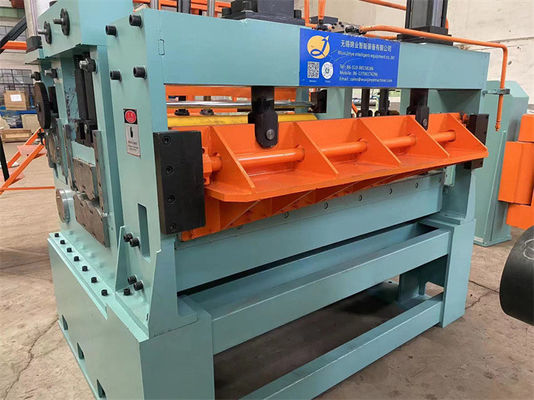

Máquina de corte de línea de acero inoxidable de alta resistencia (6 x 1600)
La bobina de acero inoxidable es de alta resistencia, alta elasticidad, la superficie de la hoja es brillante, la línea de corte de acero inoxidable debe ser muy fuerte y muy precisa.Comparado con el acero al carbono plano Resistencia al rendimiento ≤ 350Mpa Resistencia a la tracción ≤ 550Mpa, resistencia de la lámina de acero inoxidable Resistencia al rendimiento ≤550Mpa Resistencia a la tracción≤780Mpa. La lámina de acero inoxidable es de acero de alta calidad, la superficie brillante y lisa debe estar bien protegida en el proceso de corte,todos los rodillos de la transmisión están recubiertos de caucho PU.
SUS304 SUS201 0,6-6 X 1600es la máquina de corte de venta caliente en el mercado de corte de hojas SS.
Parámetros:
| Línea de corte 0,6 - 6 X 1600 120 mm |
Parámetros |
| Las nuevas bobinas de acero |
ID508mm, 610mm, 760mm, OD2000mm, peso de la bobina 25T |
| Las bobinas de bebés terminadas |
ID508mm, OD2000mm, peso de la bobina 25T máximo |
| Ancho de la bobina madre |
600 a 1600 mm |
| Anchos de las bobinas para bebés |
50 mm a 600 mm |
| Número de cortes |
1 mm x 30 ranuras; 3 mm x 15 ranuras; 6 mm x 8 ranuras |
| Motores principales |
Slitter 160KW + Recoiler 200KW + Preleveler 45KW |
| Cuchillo cortador |
El valor de los valores de las emisiones de gases de efecto invernadero se calculará en función de los valores de las emisiones de gases de efecto invernadero. |
| Mandril y separador del recollador |
Mandril sin costura, separador del marco del portal |
| No se puede optar |
Cambio rápido de cortadores dobles, descarga del torniquete |
| Velocidad de corte |
0-120 mpm ajustable |
| Configuración |
Se trata de un sistema de control automático de Siemens, con accionamiento de CC de Parker, válvulas Rexroth |
| Precisión de corte |
ancho de hendidura ±0,15 mm; camber ±0,1 mm/m; bur 5% del grosor; joroba de retroceso <0,5 mm |
Características
1. muy resistente decoiler y la bobina de apertura de la prensa de rodillo y de la peladora placa de la pala, para mantener la bobina de acero de forma estable en el momento de la tira de acero que se saca, y enviar la cabeza de la tira en el equipo de alimentación de pinza.
2.Slitter: los soportes, ejes y cuchillos son más grandes y más fuertes que el slitter normal.
3.Todos los rodillos de la transmisión están recubiertos de caucho PU para evitar que la superficie de la lámina STS se rasque.
4El bucle del acumulador es más largo y lo suficientemente profundo para asegurarse de que la tira de acero se acumula.
5- La unidad de tensión posee tanto el feltro de rodillo como el de lana para proporcionar una tensión estable ajustable para el retroceso.
6.El recoller tiene un separador de brazo superior tipo portal, con tiras de separación de arriba a abajo.
7Las velocidades de corte suelen estar limitadas a 80 m/min.
8Los cuchillos cortantes serán de material especial SKD11, H13K, SLD, etc.
9El sistema hidráulico, como los cilindros hidráulicos, las válvulas, debe ser robusto y más duradero.
Precisión de corte:
- Tolerancia de anchos de hendiduras: ¥0,10 mm; ancho de hendidura < 300 mm, grosor < 1,2 mm, tolerancia de ancho de hendidura ¥0,05 mm;
- Cámber de hendidura: ¥0,5 mm/M para tiras de más de 300 mm de ancho, ¥1,0 mm/M para tiras de < 300 mm. Las tiras de borde dentro de los 100 mm del borde de la bobina madre no están en la restricción.
- Las barras: ¥0,05 mm, o digamos, no más del 5% de las tiras de más de 1 mm de espesor cortadas a velocidad estable en condiciones de cuchillos afilados y espacios adecuados.
- Recoil asombroso ± 0,5 mm (a velocidad estable, el cambio de velocidad no es tan rápido
- El tipo de torriforme de retroceso: ± 2,0 mm (en el diámetro máximo del enrollamiento)
Proceso de diseño:
Silla de preparación de bobinas, Carro de carga de bobinas, Descargador de mandíbula única con rodillo de prensa, pelador de cabeza de bobina, alimentador de pellizco y pre-nivelador de 5 rodillos, cizalladora, bucle de hoyo 1, guía lateral, cortador, remachador de chatarra,Ciclo de la fosa 2, Tensión y pre-separador, rodillo de corte y de deflector, retrocesión con separador de brazo superior, carro de descarga de bobina, (tornilla)
Configuración:
| Parte |
Material, procesamiento y marca |
| eje, eje, rodillo |
42CrMo, HB250-275 y sus derivados |
| Arco de corte |
42CrMoforjando, HB280-300, superficie MF HRC50-55, recubrimiento de cromo duro, pulido de superficie |
| Cuadro, bases |
Q235-A,Q345 ((16Mn) soldadura de placas de acero, tratamiento de recocido |
| Cuerpo de la caja de cambios |
Q345 Soldadura de placas, tratamiento térmico, chorro de arena, primerado |
| Las piezas de engranaje: |
Acero de forja de 40Cr, HB240-255, dientes endurecidos en la cara, dientes molidos |
| Se trata de una serie de componentes de las máquinas de ensamblaje. |
55# Acero fundido, templado, cromado duro y pulido |
| Bombas hidráulicas |
Pompas variables de pistón de Yuken |
| PLC |
Se trata de un modelo de la serie Siemens. |
| Cuadrantes |
HRB, ZWZ, SKF |
| Partes neumáticas |
Ataque aéreo, SMC. |
