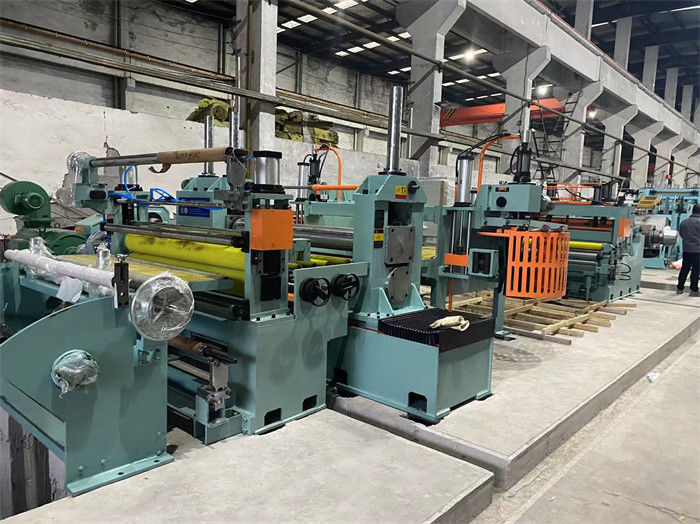

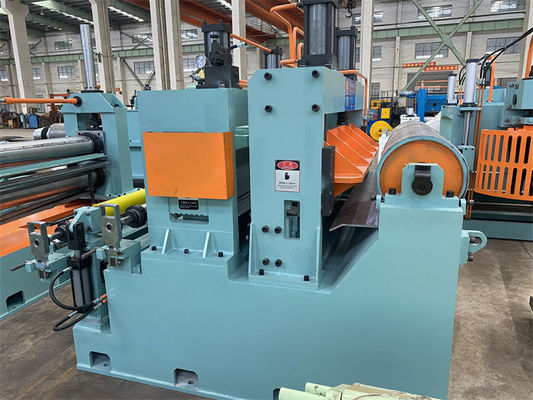

Bobina de acero inoxidable de la alta precisión que raja la línea cortadora gemela de la máquina opcional
Product Details
Bobina de la alta precisión que raja la línea máquina
,Línea que raja de acero inoxidable máquina
,máquina que raja de la bobina 120mpm
Bobina de acero inoxidable de la alta precisión que raja la línea máquina (cortadora gemela opcional)
Bobina de acero de la alta precisión que raja la línea, muy fuerte inoxidable y muy exacta. Porque, comparado con la fuerza de producción de acero normal de carbono ≤350Mpa strength≤550Mpa extensible, la fuerza de producción inoxidable de la fuerza de la hoja de acero ≤550Mpa strength≤780Mpa extensible y una fuerza elástico mucho más alta
Como acero de alta calidad, la superficie inoxidable de la hoja de acero es brillante y liso, debe ser protegido bien en proceso que raja, todos los rodillos de la transmisión son de goma de la PU cubierto.
Características
1. Decoiler muy fuerte del cantileveler y rodillo y policía de la prensa de la abertura de la bobina que traspalan la placa, con el dispositivo de peladura de papel
2.Slitter: los soportes de la cortadora, ejes, cuchillos son de la cortadora más grande y más fuerte normal. El poder del motor impulsor es de la cortadora modelo normal del cerca de 40% más.
los rodillos de la transmisión 3.All son de goma de la PU cubiertos para evitar la superficie de la hoja del STS a partir de cero.
el lazo del hoyo 4.Accumulator es más largo y profundamente bastante asegurarse de la tira de acero inoxidable elástico que acumula.
la unidad de la disposición 5.Tension poseer el rodillo y las lanas sentía para proporcionar la tensión estable ajustable para retroceder.
6.Recoiler tiene tipo de marco porta separador overarm, del top para presionar la separación de tiras.
7.Slitting aceleran a 120m/min, el rajar de la alta precisión.
los cuchillos 8.Slitting serán el material especial SKD11, H13K, SLD, etc.
el sistema 9.Hydraulic, tal como cilindros hidráulicos, las válvulas, es robusto y más durable.
Rajar la precisión:
- Tolerancia de las anchuras de la raja: ≦0.10mm; Width<300mm rajado, grueso <1.2mm, rajó la anchura tolerance≦0.05mm;
- Comba rajada: ≦0.5mm/M para la tira de más extensamente de 300m m, ≦1.0mm/M para la tira de <300mm>
- rebabas: ≦0.05mm, o decir, no más el que 5% encima de la tira del grueso de 1m m que raja a la velocidad estable bajo condiciones de cuchillos afilados y huecos apropiados del cuchillo.
- Retroceso staggering≦±0.5mm (a la velocidad estable, cambio de la velocidad no tan rápidamente
- Turriform del retroceso: ≦±2.0mm (en el diámetro que arrolla máximo
Parámetros:
| Rajando 120mpm de la línea 0,3 -3 x 1600 | Parámetros |
| Bobinas de acero que vienen | ID508mm, 610m m, OD1800mm, peso 20T de la bobina |
| Bobinas acabadas del bebé | ID508mm, OD1800mm, peso 20T de la bobina máximo |
| Anchura de la bobina de la madre | 300-1600m m |
| Anchuras de la bobina del bebé | 30m m -600mm |
| Número de rajar | 1m m x 30slits; 3m m x 15slits |
| Motores principales | Cortadora 132KW + Recoiler 160KW |
| Cuchillo de la cortadora | ID240 x OD360 x 15m m SKD11 HRC58-61 |
| Mandril de Recoiler | Mandril inconsútil |
| Opcional | Cortadoras gemelas del intercambio rápido |
| Rajar velocidad | 0-120mpm ajustable |
| Configuración | PLC de Siemens, Parker Drive, válvulas de Rexroth |
| Rajar la precisión | Anchura ±0.1mm de la raja; Comba ±0.1mm/m; oficina el 5% del grueso; chepa del retroceso<0> |
Configuración:
| Parte | Material, procesando, marca |
| eje, eje, rodillo | 42CrMo, HB250-275 |
| Cenador de la cortadora | 42CrMoforging, HB280-300, frecuencia intermedia superficial HRC50-55, capa dura del cromo, pulido superficial |
| Capítulo, bases | Q235-A, placas de acero Q345 (16Mn) que sueldan con autógena, tratamiento de recocido |
| Cuerpo de la caja de cambios | Q345 placas que sueldan con autógena, tratamiento térmico, voladura de arena, pintura de la cartilla |
| Engranajes: | el acero de forja 40Cr, HB240-255, dientes cementó, los dientes molidos |
| Segmentos de Uncoiler Recoiler: | 55# echó de acero, el temple, la capa dura del cromo y el pulido |
| Pompa hydráulica | Bomba variable del pistion de Yuken |
| PLC | Siemens S200 |
| Transporte | HRB, ZWZ, SKF |
| Piezas neumáticas | Airtac, SMC |
