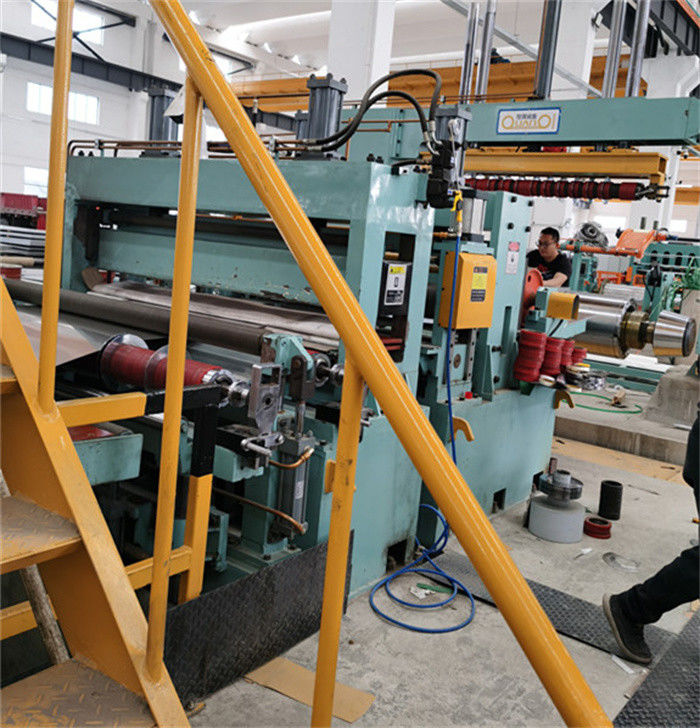

Máquina de corte de líneas de acero de bobina de alta resistencia AHSS (acero Q460,C-Mn)
Descripción
La máquina de línea de corte de acero de bobina es un tipo de equipo utilizado para cortar acero de bobina, principalmente incluyendo alimentación automática, corte de bobina y procesos de enrollamiento.Esta línea de producción es un componente importante de la línea de producción de procesamiento en frío de acero en bobina, y su principio de trabajo consiste principalmente en cortar el material de tubería de acero de bobina grande en múltiples bobinas de acero de banda estrecha de acuerdo con el ancho y la longitud requeridos.La línea de producción de corte de acero en espiral se utiliza ampliamente en la línea de producción de procesamiento en frío de acero en espiral en industrias como tuberías de aceroEs uno de los equipos importantes para mejorar la eficiencia de producción y la calidad del producto.
AHSS incluye principalmente acero DP, acero TRIP, acero M, acero CP, acero HF, acero TWIP, acero QP, resistencia a la tracción 500 - 1500Mpa. en la industria automotriz, puede mejorar en gran medida la resistencia con menos masa
Las láminas de acero de alta resistencia AHSS en bobinas son de acero de alta calidad, que requieren corte de alta calidad.
Composición y características
1.Muy resistente descolador y bobina de apertura de la prensa de rodillo y la placa de pala de pelado, para mantener la bobina de acero de forma estable en el momento de la tira de acero que se saca, y enviar la cabeza de la tira en el equipo de alimentación de pinza.
2.Slitter: los soportes, ejes y cuchillos son más grandes y más fuertes que el slitter normal.
3.El enrollador de desechos de borde adopta tensión de tipo par, más fuerte y eficiente.
4El bucle del acumulador es más largo y lo suficientemente profundo para asegurarse de que la tira de acero se acumula.
5- La unidad de tensión posee tanto el feltro de rodillo como el de lana para proporcionar una tensión estable ajustable para el retroceso.
6.El recoller tiene un separador de brazo superior tipo portal, con tiras de separación de arriba a abajo.
7Las velocidades de corte suelen estar limitadas a 80 m/min.
8Los cuchillos cortantes serán materiales especiales adecuados para cortar acero duro.
9El sistema hidráulico, como los cilindros hidráulicos, las válvulas, debe ser robusto y más duradero.
Proceso de diseño:
Silla de preparación de bobina, Carro de carga de bobina, Desenrollador con rodillo de prensa, pelador de cabeza de bobina, alimentador de pellizco y 5 rodillos Pre-nivelador, cizalladora, bucle de hoyo 1, guía lateral, cortador, remachador de chatarra, bucle de hoyo 2,Los demás aparatos para la fabricación de equipos de ensamblaje, rodillo de corte y deflector, retroiler con separador de brazo superior, coche de descarga de bobina
Parámetros:
| Línea de corte (0,3-3,0) x 1800 100 mpm |
Parámetros |
| Las nuevas bobinas de acero |
ID508mm, 610mm, OD1800mm, peso de la bobina 20T |
| Las bobinas de bebés terminadas |
ID508mm, OD1800mm, peso de la bobina 20T máximo |
| Ancho de la bobina madre |
500-1800 mm |
| Anchos de las bobinas para bebés |
50 mm -800 mm |
| Número de cortes |
1 mm x 30 ranuras; 3 mm x 10 ranuras |
| Motores principales |
Slitter 132KW + Recoiler 160KW |
| Cuchillo cortador |
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Mandril de la bobina trasera |
Mandril de 508 mm |
| No se puede optar |
Las demás máquinas y aparatos para el transporte de mercancías, incluidos los aparatos de transporte de mercancías |
| Velocidad de corte |
0-50-100mpm ajustable |
| Configuración |
Siemens PLC, conductor de CC de Parker, válvulas de Rexroth |
| Precisión de corte |
ancho de hendidura ±0,12 mm; camber ±0,1 mm/m; bur 3% del grosor; joroba de retroceso <0,5 mm |
Configuración:
| Parte |
Material, procesamiento y marca |
| eje, eje, rodillos |
40Cr, HB250-275, HRC55-58 y otras sustancias químicas |
| Arco de corte |
42Forja de crmo, HB280-300, templado de superficie con frecuencia media HRC50-55, recubrimiento de cromo duro, pulido de superficie |
| Cuadro, bases |
Q235-A,Q345 Soldadura de placas de acero, tratamiento de recocido |
| Cuerpo de la caja de cambios |
Q345 Soldadura de placas, tratamiento térmico, chorro de arena, primerado |
| Las piezas de engranaje: |
Acero de forja de 40Cr, HB240-255, dientes endurecidos en la cara, dientes molidos |
| Se trata de un sistema de recubrimiento de la superficie de la superficie de la superficie de la superficie. |
45# Acero fundido, templado, cromado duro y pulido |
| Bombas hidráulicas |
Pompas variables de pistón de Yuken |
| PLC |
Se trata de un modelo de la serie Siemens. |
| Cuadrantes |
HRB, ZWZ, SKF |
| Partes neumáticas |
Ataque aéreo, SMC. |
