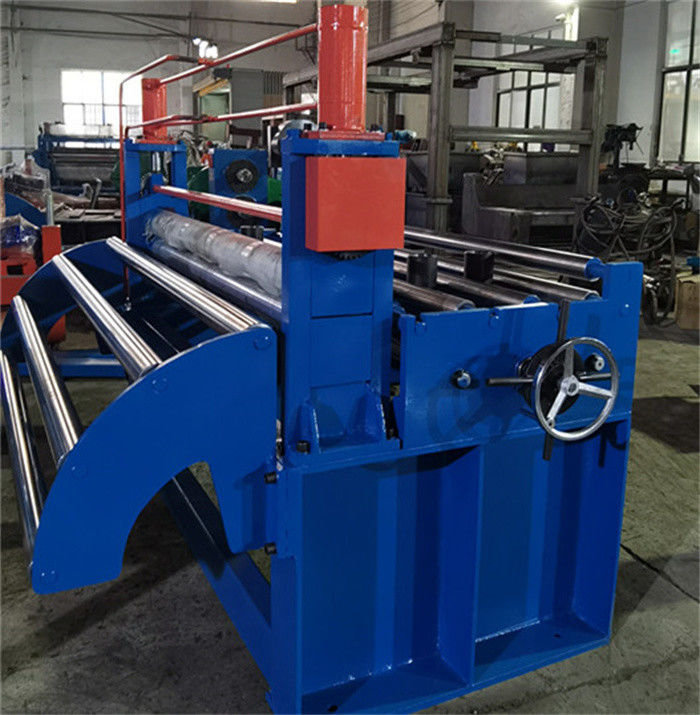

Máquina de línea de corte de acero de alta resistencia para chapa de bobina
Descripción
La máquina de línea de corte de acero pesado es una máquina utilizada para cortar y rebobinar varios tipos de acero.y es un material indispensable e importante en la producción industrial modernaEl proceso de operación de la máquina de línea de corte de tira de acero incluye principalmente pasos tales como alimentación automática, corte de bobina de acero, movimiento del soporte de bobina y enrollamiento.
Este equipo tiene un alto grado de automatización y puede ser personalizado de acuerdo con los requisitos del cliente para producir tiras de acero de diferentes especificaciones y espesores.Comparado con el equipo de corte manual tradicional, las máquinas de corte de bandas de acero de uso pesado tienen una mayor eficiencia de trabajo, una mayor precisión de corte y una calidad de producto más estable y confiable.
Además, la máquina de línea de corte de tira de acero también tiene las ventajas de operación sencilla, mantenimiento conveniente, seguridad y fiabilidad,y es un equipo indispensable e importante en la producción industrial modernaDebido a la aplicación extremadamente amplia de las tiras de acero, también se han utilizado ampliamente las máquinas de línea de corte de tiras de acero pesadas.
Las bobinas de acero de alto carbono son acero de alta resistencia a la tracción, muy duro y de alta elasticidad, utilizado para la fabricación de herramientas, cuchillos, muelles, etc. Clase de acero: Clase de acero: ASTM1050,1075,1080, 1085, 1090, 1095, C67S rango de resistencia a la tracción alrededor de 750Mpa-1000Mpa
Las láminas de acero de alta resistencia a la tracción en bobinas son de acero de alta calidad, que requieren un corte de alta calidad.
Fabricamos y suministramos máquinas de corte de bobinas de acero de alta resistencia a clientes nacionales en Shanghai y Suzhou y clientes extranjeros en EE.UU.
Conocemos bien las necesidades de los clientes de las líneas de corte de bobinas laminadas en caliente y qué configuración de máquinas se adaptan al mercado.Hemos suministrado cientos de juegos de máquinas de corte de recursos humanos a clientes de todo el mundo, bienvenido a sus consultas.
Composición y características
1.Muy resistente descolador y bobina de apertura de la prensa de rodillo y la placa de pala de pelado, para mantener la bobina de acero de forma estable en el momento de la tira de acero que se saca, y enviar la cabeza de la tira en el equipo de alimentación de pinza.
2.Slitter: los soportes, ejes y cuchillos son más grandes y más fuertes que el slitter normal.
3.El enrollador de desechos de borde adopta tensión de tipo par, más fuerte y eficiente.
4El bucle del acumulador es más largo y lo suficientemente profundo para asegurarse de que la tira de acero se acumula.
5- La unidad de tensión posee tanto el feltro de rodillo como el de lana para proporcionar una tensión estable ajustable para el retroceso.
6.El recoller tiene un separador de brazo superior tipo portal, con tiras de separación de arriba a abajo.
7Las velocidades de corte suelen estar limitadas a 80 m/min.
8Los cuchillos cortantes serán materiales especiales adecuados para cortar acero duro.
9El sistema hidráulico, como los cilindros hidráulicos, las válvulas, debe ser robusto y más duradero.
Proceso de diseño:
Silla de preparación de bobina, Carro de carga de bobina, Desenrollador con rodillo de prensa, pelador de cabeza de bobina, alimentador de pellizco y 5 rodillos Pre-nivelador, cizalladora, bucle de hoyo 1, guía lateral, cortador, remachador de chatarra, bucle de hoyo 2,Los demás aparatos para la fabricación de equipos de ensamblaje, rodillo de corte y deflector, retroiler con separador de brazo superior, coche de descarga de bobina
Parámetros:
| Línea de corte (0,2-3,0) x 1550 80mpm |
Parámetros |
| Las nuevas bobinas de acero |
ID508mm, 610mm, OD2000mm, peso de la bobina 30T |
| Las bobinas de bebés terminadas |
ID508mm, OD2000mm, peso de la bobina 30T máximo |
| Ancho de la bobina madre |
500-1550 mm |
| Anchos de las bobinas para bebés |
50 mm -1500 mm |
| Número de cortes |
1 mm x 30 ranuras; 3 mm x 8 ranuras |
| Motores principales |
Slitter 132KW + Recoiler 160KW |
| Cuchillo cortador |
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Mandril de la bobina trasera |
Mandril de 508 mm |
| No se puede optar |
Las máquinas de corte rápido y de intercambio, de descarga de torniquetes |
| Velocidad de corte |
0-80mpm ajustable |
| Configuración |
Siemens PLC, Parker DriveR, válvulas de Rexroth y otras |
| Precisión de corte |
ancho de hendidura ±0,10 mm; camber ±0,1 mm/m; bur 5% del grosor; joroba de retroceso <0,5 mm |
Configuración:
| Parte |
Material, procesamiento y marca |
| eje, eje, rodillos |
40Cr, HB250-275, HRC55-58 y otras sustancias químicas |
| Arco de corte |
42Forja de crmo, HB280-300, templado de superficie con frecuencia media HRC50-55, recubrimiento de cromo duro, pulido de superficie |
| Cuadro, bases |
Q235-A,Q345 Soldadura de placas de acero, tratamiento de recocido |
| Cuerpo de la caja de cambios |
Q345 Soldadura de placas, tratamiento térmico, chorro de arena, primerado |
| Las piezas de engranaje: |
Acero de forja de 40Cr, HB240-255, dientes endurecidos en la cara, dientes molidos |
| Se trata de un sistema de recubrimiento de la superficie de la superficie de la superficie de la superficie. |
45# Acero fundido, templado, cromado duro y pulido |
| Bombas hidráulicas |
Pompas variables de pistón de Yuken |
| PLC |
Se trata de un modelo de la serie Siemens. |
| Cuadrantes |
HRB, ZWZ, SKF |
| Partes neumáticas |
Ataque aéreo, SMC. |
