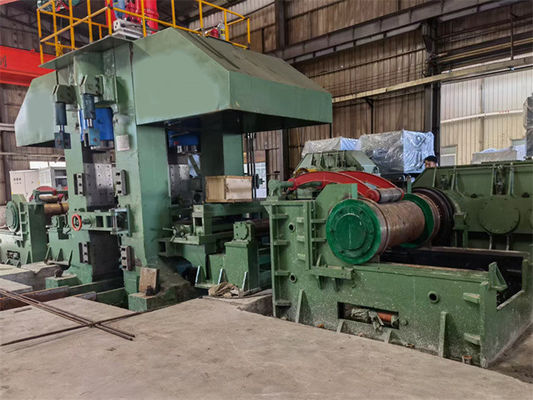

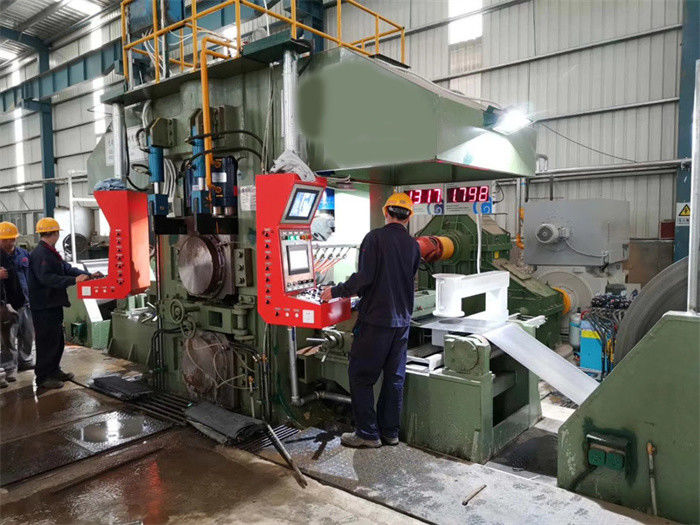

AGC de alta velocidad /AFC/APC 6Hi que invierte la línea del laminador en frío (1450)
el laminador en frío reversible de φ370/φ415/φ1180×1380mm 6hi es laminador en frío de alta velocidad de la alta precisión de la alta configuración con parámetros abajo:
| Materia prima |
| Q195, Q215,08Al, 20#, Q235, SPHC, SPHD, SPHE |
| strength≤ extensible 610N/mm2 del strength≤ 360N/mm2 de la producción |
| anchura del grueso x (900-1250) milímetro de 2-3.5m m |
| ID610mm OD2000 27T máximo |
| Producto final |
| 0,12 -0.8mm x 900 -1250mm |
| ID508 X OD2000 x 27T |
| hola molino reverso 1380 6 |
| rodillo del trabajo de φ370-φ330×1380mm |
| rodillos medios de φ415~φ375×1380mm |
| rodillos de reserva de φ1180-φ1080×1300mm |
| Doblez del rodillo del trabajo (solo lado +/-): 375/280KN |
| Doblez medio del rodillo (solo lado +): 450KN |
| Transferencia media del rodillo: ±150mm |
| Fuerza rodante máxima: 15000KN |
| Esfuerzo de torsión rodante máximo: EL 110KN.M |
| Velocidad rodante: 1300m/min máximo |
Composición:
Uncoiler, 1set Coche cargado de la bobina, 1set Enderezadora principal de la bobina, 1set
Recoiler antes del molino, 1set Bobina que descarga el coche, 1set
Proceso de la tabla antes del molino, 1set
laminador en frío reversible de φ370/φ415/φ1180×1380mm 6hi
Proceso de la tabla después del molino, 1set
Equipo cambiante del rodillo, 1set
Recoiler después del molino, 1set Bobina que descarga el coche, 1set
Sistema hydráulico de alta presión para los cilindros servos 1Set del AGC
Sistema hydráulico de la presión media para el rodillo que dobla 1set
Sistema hydráulico de la presión normal para las acciones hidráulicas 1set
APC, AFC, sistema de control eléctrico del AGC 1Set
Sistema lubricante (sistema de líquido refrigerador emulsionado, lubricación del gas de aceite, lubricación fina del aceite)
Descripción del sistema de control eléctrico:
| 1 fuente y sistema de distribución de alimentación |
| |
stransformer de la impulsión del transformador y del motor 710V de la impulsión 400V |
| |
Sistema de distribución del poder de la baja tensión |
| |
Sistema de UPS |
| 2 sistemas de impulsiones del motor principal |
| |
El sistema de la impulsión principal incluye impulsiones del uncoiler, recoiler antes del molino, rodillo superior del molino principal, un rodillo más bajo del molino principal, recoiler después del recoiler, toma el uso del regulador de la frecuencia de la CA, incluyendo los gabinetes de impulsión, los motores impulsores. |
| |
El control de frecuencia de la CA es serie de SINAMICS S120, autobús de DC común que conecta con varios motores, detención de la reacción. |
| |
Conecte el sistema de la impulsión principal con el sistema de la automatización por Profibus |
| sistema de 3 impulsiones auxiliar del motor |
| |
Los motores de los rodillos de la desviación adoptan S120, bombean los motores de procesar la estación de la lubricación para adoptar los inversores de la frecuencia de G120XA. |
| |
impulsión del motor de la velocidad constante |
| sistema de la automatización 4 |
| |
Grado L0, L1 básico del grado del sistema de la automatización, HMI L1.5 del control de la impulsión. |
| |
un control secuencial de la lógica S7-315 |
| |
otro sistema de impulsión del motor y sistema de control de proceso (S7-400+2×FM458) |
| |
conexión remota de la entrada-salida |
| |
AGC, AFC, control de APC |
| Estación de 5 operaciones |
| |
Estación de desenrollamiento de la operación |
| |
Estación principal de la operación |
| |
El panel de la operación de la entrada |
| |
El panel de la operación de la salida |
| 6 metros y sistemas de inspección |
