Laminador en frío de acero especial reversible para el acero de alto carbono

Laminador en frío de acero especial reversible para el acero de alto carbono
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
HC 750
Trading Properties
MOQ
1SET
Packing
8X40HC
period for dispatch
120 -180 días
payment method
T/T

Product Details

Resaltar:

Laminador en frío de acero especial

,

Laminador en frío de acero de alto carbono

,

laminador reversible 250m/min

Name: Laminador en frío de acero especial reversible
Material: Alto carbono 1095,1075 de acero, 1065, 1050
Input Thickness: 1-2m m
Finished Thickness: 0.1-0.3m m
Strip Width: 500-650m m
Coil Load: 10T
Rolling Speed: 250m/minuto
Press Down: AGC hidráulico
Rolling Process: 6Hi reverso
Rolling Force: 10000KN
Recoiling Tension: 180kN
Rolling Torque: EL 130KN.M
Land Area: revés del 15m del x 15m
Total Power: 1600KW
Product Brief
Laminador en frío de acero especial reversible para el acero de alto carbono El acero de la buena calidad es mejor que claramente el acero de carbono en propiedades del mecánico y del proceso Incluyendo el acero estructural de acero de carbono, el acero inoxidable, el acero de aleación, el acero de ...
Product Description

Laminador en frío de acero especial reversible para el acero de alto carbono



El acero de la buena calidad es mejor que claramente el acero de carbono en propiedades del mecánico y del proceso

Incluyendo el acero estructural de acero de carbono, el acero inoxidable, el acero de aleación, el acero de herramienta, el acero de la primavera, llevando el acero, el acero del engranaje, el etc.

El acero de alto carbono medio es acero de la buena calidad, grado de acero ASTM 1095,1075,1065,1050, fuerza de producción 385-1080Mpa

El laminador en frío para el acero de alto carbono medio tiene estructura muy fuerte, alta precisión, características de la carga pesada.

El proceso que lamina acompañado con el recocido interino de Spheroidizing:

  • laminando cada paso el hasta 20%, cada vez el hasta 50%
  • dos o tres veces que recuecen en campana.
  • balanceo final del paso de la piel

Análisis de proceso rodante:

Primer balanceo: 2.0→0.6 (el cerca de 70% apagado, balanceo 4-5passes)

∮150/∮330/∮700x750 balanceo áspero, velocidad de 110 -120m/min

Primero recociendo

Segundo balanceo: 0.6→0.22~0.3 (el cerca de 50% apagado, incluso el hasta 60~70%)

En segundo lugar recociendo

Tercer balanceo: 0.22→0.10

balanceo fino ∮120/∮330/∮700x750, sobre 240m/min

Para el acero de alto carbono más duro, quizás necesite tercero recocer y cuarto rodar.



750 6 hola parámetros del molino:

  Composición Parámetros
1 Uncoiler 8T, φ508 x 750 CPC, 132KW
2 enderezadora 2+7 pellizco de φ250mm, enderezadora de φ160mm, pasiva
3 recoiler izquierdo φ508 x 750m m, 355KW DC
4 Tabla de la entrada y de la salida Guía lateral, rollo de la desviación, indicador de grueso
5 molino del revés 6Hi 420 x 480 columnas, rodillos del trabajo de φ150 x 750m m, 630KW DC, rodillos del centro de φ330 x 750, φ700 x 730 rodillos de reserva
6 La derecha Recoiler φ508 x 750m m, 355KW DC
7 Coches de bobina 10T, el caminar hidráulico
8 Rodillos hidráulicos que cambian las herramientas
9 Sistema lubricante del aceite fino 4KW, 60l/min, 0.63Mpa
10 Sistema hidráulico de alta presión del AGC 18.5KW, 60l/min, presión 20Mpa
11 Sistema hydráulico de la presión normal 11KW, 60l/min, presión 10Mpa
12 Sistema de lubricante del gas de aceite
13 Sistema de lubricante emulsionado del líquido refrigerador 1200l/min, 0.7Mpa
14 Sistema de control eléctrico Conductor de 6RA80 DC, PLC S7-300,


Sistema de control:

Los motores de DC del laminador de Recoilers y son controlados por el conductor de DC de la serie 6RA80, canal principal para adoptar velocidad y la estructura de lazo cerrado doble actual eléctrica, con el integrador dado, las funciones actuales del pre-control, excitación del imán adopta la estructura a circuito cerrado doble potencial y actual.

El paquete de programas informáticos S00 para el conductor de DC del recoiler puede alcanzar control de tensión, el cálculo del diámetro del retroceso y la remuneración dinámica.

El sistema de control de DC tiene bueno y el funcionamiento confiable así como la mejor uno mismo-prioridad, viajando en automóvili, uno mismo-diagnostican, las funciones rápidas de la red.

El control principal del molino es sistema de control de la velocidad, el recoiler es control de velocidad durante control el roscar y de tensión durante la rueda (más exactamente control de tensión indirecto).

  • Funtions principales
  • Molino principal:
  • Manualmente adelante o invertir para girar unitedly o singely
  • Control de velocidad liso de Stepless
  • Comienzo o parada de la aceleración de la velocidad constante, límite de velocidad y sobre la protección de la velocidad
  • parada de emergencia
  • Imán débil automático
  • Recoilers:
  • Manualmente adelante o invertir para girar unitedly o solo
  • Control de velocidad liso de Stepless
  • Comienzo o parada de la aceleración de la velocidad constante, límite de velocidad y sobre la protección de la velocidad
  • parada de emergencia
  • Imán débil automático
  • para comenzar la tensión, la tensión dada puede ser precolocación lisa por el ordenador o la precolocación manual
  •
  • Cálculo y memoria del diámetro del retroceso
  • Remuneración del momento de la inercia
  • Remuneración de la pérdida de la rotación de la No-carga

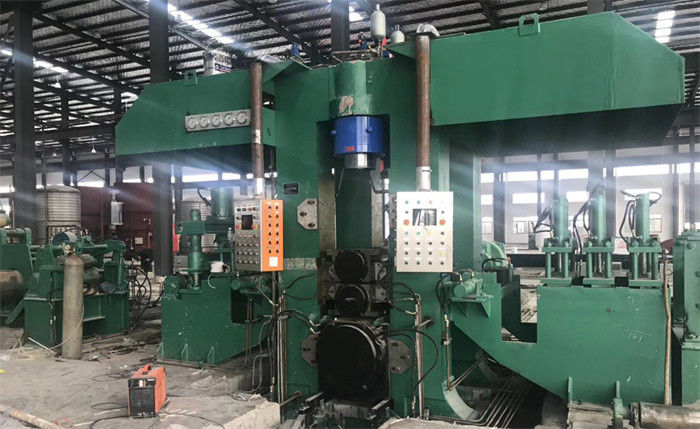

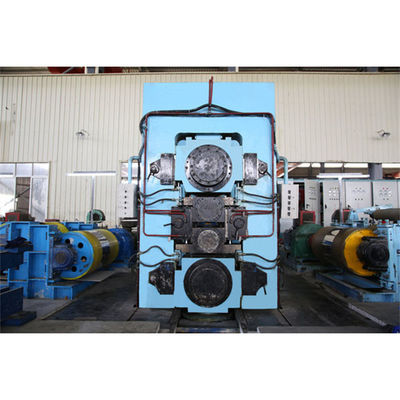

Laminador en frío de acero especial reversible para el acero de alto carbonoLaminador en frío de acero especial reversible para el acero de alto carbono
