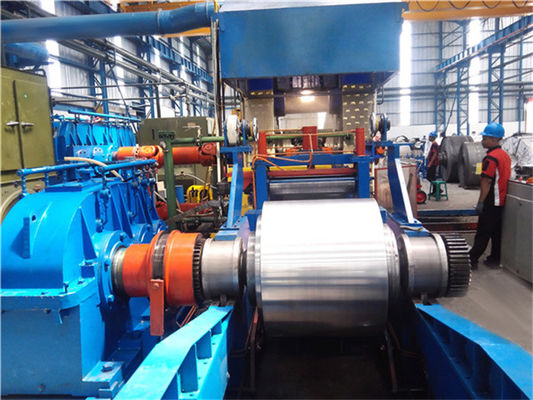

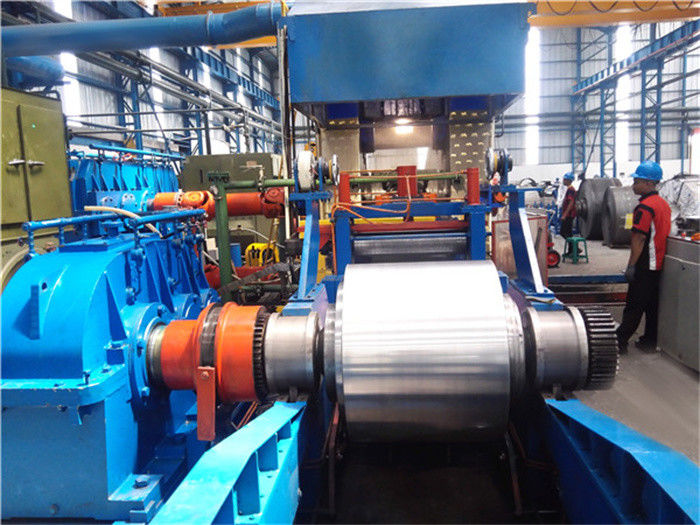

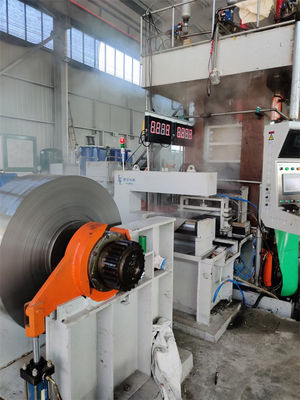

Laminador en frío de acero especial de alta calidad para el acero de alto carbono
El acero de la buena calidad es mejor que claramente el acero de carbono en propiedades del mecánico y del proceso
Incluyendo el acero estructural de acero de carbono, el acero de aleación, el acero de herramienta, el acero de la primavera, llevando el acero, el acero del engranaje, el etc.
La mayoría del acero de la buena calidad es el acero de alto carbono medio, ASTM 1095,1075,1065,1050, fuerza de producción 385-1080Mpa
El proceso que lamina acompañado con el recocido interino de Spheroidizing:
- laminando cada paso el hasta 20%, cada vez el hasta 50%
- dos o tres veces que recuecen en campana.
- balanceo final del paso de la piel
Parámetros:
| |
Composición |
Parámetros |
| 1 |
Uncoiler |
8T, φ508 x 550 CPC, 75KW |
| 2 |
enderezadora 2+7 |
pellizco de φ250mm, enderezadora de φ160mm, pasiva |
| 3 |
recoiler izquierdo |
φ508 x 550m m, 350KW DC |
| 4 |
Tabla de la entrada y de la salida |
Guía lateral, rollo de la desviación, indicador de grueso |
| 5 |
molino del revés 4Hi |
300 X.400 columnas, rodillo del trabajo de φ150 x 500m m, 630KW DC, rodillo de reserva 480 de φ500 x, |
| 6 |
La derecha Recoiler |
φ508 x 550m m, 350KW DC |
| 7 |
Coches de bobina |
8T, el caminar hidráulico |
| 8 |
Rodillos hidráulicos que cambian las herramientas |
|
| 9 |
Sistema lubricante del aceite fino |
4KW, 60l/min, 0.63Mpa |
| 10 |
Sistema hidráulico de alta presión del AGC |
18.5KW, 60l/min, presión 20Mpa |
| 11 |
Sistema hydráulico de la presión normal |
11KW, 60l/min, presión 10Mpa |
| 12 |
Sistema de lubricante del gas de aceite |
|
| 13 |
Sistema de lubricante emulsionado del líquido refrigerador |
1200l/min, 0.7Mpa |
| 14 |
Sistema de control eléctrico |
Conductor de 6RA80 DC, PLC S7-300, |
Sistema de control:
Los motores de DC del laminador de Recoilers y son controlados por el conductor de DC de la serie 6RA80, canal principal para adoptar velocidad y la estructura de lazo cerrado doble actual eléctrica, con el integrador dado, las funciones actuales del pre-control, excitación del imán adopta la estructura a circuito cerrado doble potencial y actual.
El paquete de programas informáticos S00 para el conductor de DC del recoiler puede alcanzar control de tensión, el cálculo del diámetro del retroceso y la remuneración dinámica.
El sistema de control de DC tiene bueno y el funcionamiento confiable así como la mejor uno mismo-prioridad, viajando en automóvili, uno mismo-diagnostican, las funciones rápidas de la red.
El control principal del molino es sistema de control de la velocidad, el recoiler es control de velocidad durante control el roscar y de tensión durante la rueda (más exactamente control de tensión indirecto).
- Funtions principales
- Molino principal:
- — Manualmente adelante o invierta para girar unitedly o singely
- — Control de velocidad liso de Stepless
- — Comienzo o parada, límite de la aceleración de la velocidad constante de velocidad y sobre la protección de la velocidad
- — parada de emergencia
- — Imán débil automático
- Recoilers:
- — Manualmente adelante o invierta para girar unitedly o solo
- — Control de velocidad liso de Stepless
- — Comienzo o parada, límite de la aceleración de la velocidad constante de velocidad y sobre la protección de la velocidad
- — parada de emergencia
- — Imán débil automático
- — para comenzar la tensión, la tensión dada puede ser precolocación lisa por el ordenador o la precolocación manual
- — Cálculo y memoria del diámetro del retroceso
- — Remuneración del momento de la inercia
- — Remuneración de la pérdida de la rotación de la No-carga
