Corte de hoja de acero de alta velocidad a la línea indicador de la longitud de la luz de la máquina debajo 3m m

Corte de hoja de acero de alta velocidad a la línea indicador de la longitud de la luz

El corte de hoja de acero ligero del indicador a la línea de la longitud es alta precisión de alta velocidad, popular en las hojas de metal que hacen las plantas.

Para las bobinas de acero a partir de la 0,3 hasta el grueso de 3.0m m, el acero generalmente en frío, el acero galvanizado, el acero prepintado, el desenrollamiento, la nivelación y el cortar al proceso de la longitud requiere velocidad:

1/ velocidad el cortar rápido:

En la parada rápida que corta, la hoja acelera y abajo a cierta longitud y a la hoja cortada rápida apagado

2/ velocidad corriente rápida

 La hoja corre tan rápido come sea posible para ser cortada y para ser apilada.

El esquileo rápido de la parada cubre cierto rato, la longitud corriente se compone de la aceleración, velocidad completa y la desaceleración, nos dejó decir una velocidad media, el todo el tiempo de cada fabricación de la hoja será decidida cortando la velocidad del tiempo, del longitud de hoja y media.

Composición

• 1.Coil que almacena la silla de montar, tienda algunas bobinas
• coche del cargamento 2.Coil. descargue una bobina al uncoiler
• uncoiler del mandril 3.Single: mandril hidráulico de la extensión para Ф508mm estándar.
• rodillo del tambor de frenaje de la cabeza 4.Coil, policía que traspala la placa: para abrir la cabeza del coill y enviar la cabeza en alimentador del pellizco

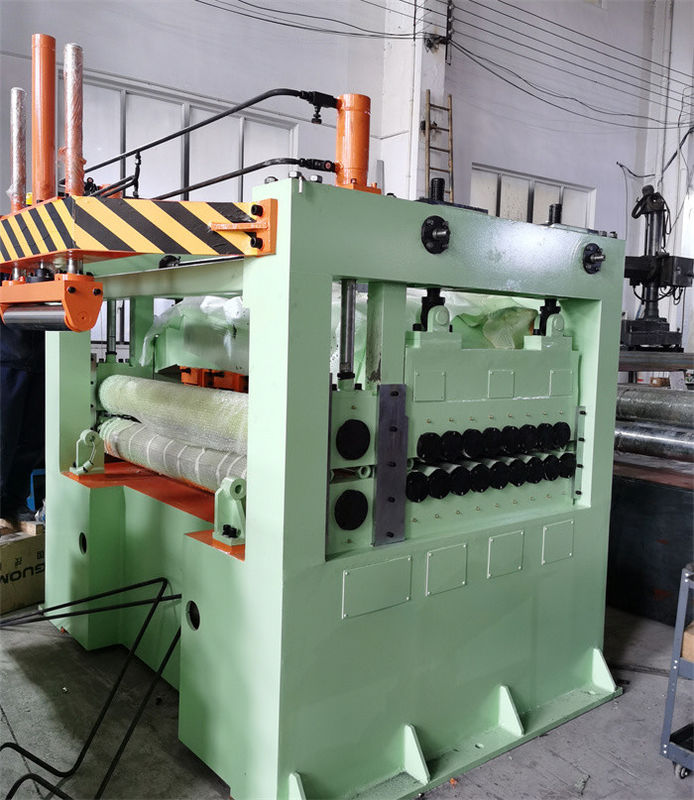

• 5.2+17 nivelador del rodillo: 4Hi o 6Hi, tensión trasera es beneficioso entre el nivelador y el uncoiler.
• 6. Pit Accumulator: en roscar el puente de ocsilación de la etapa cubre el hoyo para dejar el paso de la hoja de la bobina encima, en etapa corriente auto acumula la hoja en hoyo.
• 7. Medida serva de la longitud (y película que lamina): La longitud serva que medía (los pares de rodillos de pellizco o de estructura de 2+5+2 rodillos conducidos por el motor servo y el regulador), con la PU cubrió los rodillos de pellizco para laminar de la película

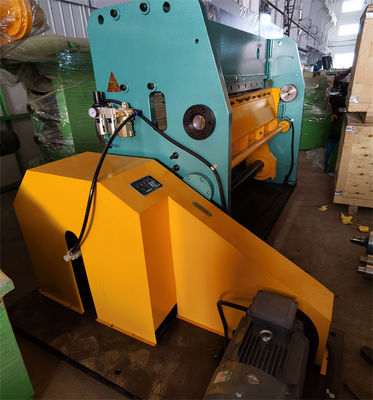

• esquileo rápido de la parada 8.Pneumatic: corte de abajo a subir, una forma de V más baja del eje inestable de la cuchilla.
•    El hueco entre la cuchilla superior y una cuchilla más baja se ajusta fácilmente.
• transportador 9.Belt: transporte las hojas acabadas al apilador

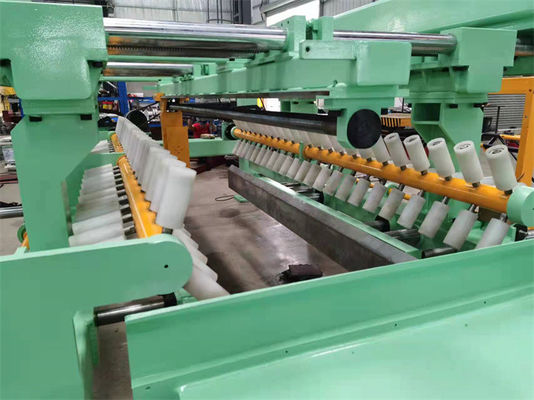

• 10.Stacker: amontonamiento de la carga 5T.
• coche 11.Sheets: entregue las hojas hacia fuera, después embalando. pueden ser dos coches, uno que trabaja y el otro que espera.
• sistema 12.Hydraulic: La bomba de engranaje 7.5KW proporciona la presión 12Mpa.
• sistema de control 13.Electric: Un gabinete eléctrico y los dos paneles de operador (una consola para la medición serva, PLC, HMI y amontonamiento, uno para desenrollar y nivelar) con funciones completas y seguras

Parámetros:

Proceso de la disposición:

Fotos:
