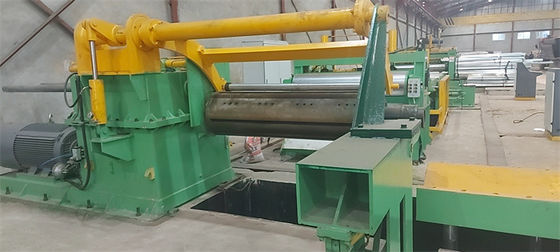

Precisión de alta velocidad del indicador ligero que raja la línea 0.3-3 x 1250

Precisión caliente de la venta que raja la línea para el indicador ligero (0.3-3 x 1250)

La hoja ligera del indicador que raja la línea tiene modelo caliente de la venta, 0.3-3 x 1250, rajando la velocidad generalmente 120m/min, mecanismo se arregla reducir el tiempo muerto, la época del cargamento, roscando y la descarga para una bobina se puede acabar en 10minutes. la bobina de generally15T necesita 30-40minutes, cada día 8hours puede producir 200T.

precisión de alta velocidad del metal ligero del indicador la alta que raja la línea tiene characteris de diseñado exacto, trabajado a máquina, montado e instalado, suministramos 3 x 1250 líneas que rajaban a Rusia (2sets), a Kazajistán (2sets), a Costa Rica (1set), a El Salvador (1Set), a Colombia (1set), a Tanzania (1set), a Nigeria (1set), a Filipinas (2sets), etc….

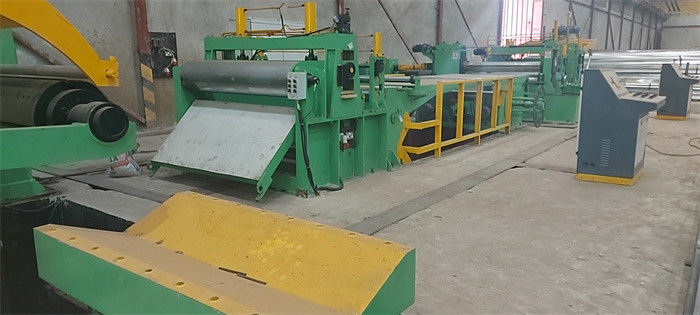

Composición y disposición

La bobina que prepara la silla de montar, alimentador del abrelatas de la cabeza cargada del coche de la bobina, de Uncoiler, de la bobina, del pellizco y Pre-nivelador, esquila, marca con hoyos el acumulador 1, guía de la entrada, devanadera de la cortadora, del pedazo, Pit Accumulator 2, el tensor y el Pre-separador, el esquileo y el rodillo de la desviación, recoiler del poste con el separador overarm, bobina que descarga el coche, (el torniquete)

• 1.Coil que almacena la silla de montar: bobina puesta lista en la silla de montar, el coche de bobina venidos debajo de la bobina y levantarla para arriba
• coche del cargamento 2.Coil: cualquier tipo el tipo del coche del piso o del hoyo de bobina, bobina de la carga sobre desenrolla el mandril.
• uncoiler del mandril 3.Single: el mandril hidráulico de la extensión para Ф508mm estándar, y puede instalar segmentos adicionales o la manga de goma para desenrollar bobinas más grandes de la identificación.
• rodillo de la prensa de la cabeza 4.Coil, policía que traspala la placa: para abrir la cabeza del coill y enviar la cabeza en alimentador del pellizco.
• 5.Pinch alimentador, 3rolls nivelador, esquileo delantero: en roscar envíe la cabeza de la bobina adelante a la cortadora, en el modo automático, síncrono con la cortadora que envía continuamente la tira en lazo del acumulador 1#.
• lazo del acumulador 6.1#: placa de aleteo hidráulica como puente para dejar el paso fino de la hoja encima durante roscar la etapa, en modo automático, para acumular el viaje de acero en hoyo del lazo para sincronizar velocidad de alimentación y que raja del pellizco.
• rodillos 7.Press y guía lateral: dirija a horizontalmente y verticalmente la tira de acero en el centro de la cortadora.
• 8.Slitter: incluya un par de ejes paralelos del cuchillo, un soporte movible de la cortadora, un soporte fijo de la cortadora, tornillo abajo del mecanismo, motor y transmisión así como alta precisión que rajan las herramientas.
• devanadera del pedazo 9.Edge: enrolle para arriba el pedazo del borde, enrollando la tensión es proporcionado por el motor controlado por el inversor.
• hoyo del lazo del acumulador 10.2#: la misma estructura con el hoyo del acumulador 1#, garantizar la velocidad síncrona de rajar y del retroceso, las tiras rajadas enreda nunca nunca en el lazo.
• 11.Press rodillos, tensión, esquileo del poste: la prensa rajó tiras, las lanas hidráulicas sentía el tipo o el tipo disposición del retroceso, colas cortadas del rodillo de la tensión de la tira completamente.
• separador 12.Pre y rodillo de la desviación: antes de retroceder, tiras de acero separadas en orden y desviar tiras para retroceder agarrador del mandril.
• 13.Separating overarm y recoiler: mandril inconsútil o abierto de los segmentos, tiras de la bobina para arriba cuidadosamente.
• 14.Coils que descarga el coche: descargue las bobinas rajadas del mandril del retroceso.
• sistema 15.Hydraulic: paquete de energía hydráulica, válvulas, tubos y juntas
• sistema de control 16.Electric: PLC de Siemens para controlar la línea que raja trabajo.

Parámetros

Disposición general
