El acero de Q235 S355 arrolla rajar la línea indicador pesado de la máquina que raja la línea 14 x 2000

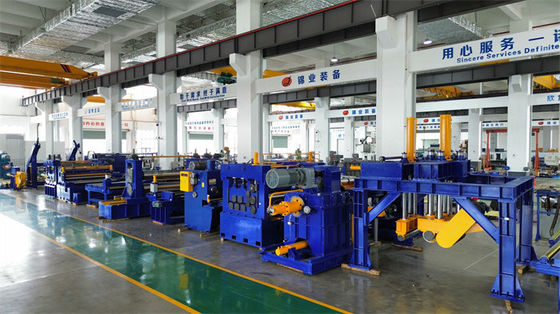

Línea de corte de calibre pesado para bobinas de acero Q235 S355 14 x 2000

Para cortar una placa de bobina de 3-14 mm de espesor en dirección longitudinal (o corte de calibre pesado de alta tracción, como 2-8 mm), etc..., la máquina de corte soportará una carga pesada con una estructura robusta de la máquina!

El nivel de automatización de la línea de corte de calibre pesado debe ser alto, porque la operación manual no será factible para la máquina pesada, todo el ajuste debe ser automático, como roscado de la cabeza de la bobina,Guía central, enrollamiento de chatarra, cambio de separadores, carga y descarga de bobinas, etc.

Obviamente, la línea de corte de calibre pesado es una gran inversión, su aplicación para el corte de bobinas de acero de calibre pesado, acero de bajo carbono o acero de baja aleación,tal vez su número de corte no es tanto porque el ancho de las tiras de espesor medidor no será pequeño.

Características:

1. Gran desenrollador de doble cono de deflector: las placas de bobina de acero grueso son a menudo pesadas con un gran diámetro exterior, el peso máximo de la bobina puede ser de 30-40T y el diámetro exterior es de hasta alrededor de 2200mm.Los diámetros de la bobina interior no son tan regulares, con una forma ovalada, las dos mandrillas cónicas opuestas pueden sostener fácilmente la bobina en el interior.
2. Fuerte pre nivelador antes de cortar: placa gruesa fue enrollado hasta convertirse en bobinas en la línea de laminado, el radio de enrollamiento de las tiras es fuerte, nivelante fuerte puede aplanar el radio de flexión de la bobina para convertirse en plano,listo para ser cortado más tarde.
3. Guía lateral de ajuste motorizada: para las láminas de medidor de espesor, la guía lateral de ajuste se motoriza presionando un botón en el panel.
4. Slitter y retroiler: La estructura es la misma que la normal, mucho más fuerte, y algunas partes adoptan un material especial.
5. Dos bobinas de chatarra a cada lado: accionadas independientemente por un gran motor de frecuencia CA, con desplazamiento de la bobina de chatarra.
6. Tensión de los cinco rodillos: La tensión de los cinco rodillos es 3 sobre 2 estructura de rodillos, manteniendo estrechamente las tiras de acero bajo una tensión de retroceso estable
7. Las tiras que separan el bastidor de la prensa sobre el retroiler: para garantizar un retroiling continuo, cada tira debe mantenerse en orden y con una capa sobre la capa inferior.Cuadro de prensa de separación hidráulica de pie sólido en la base, presionando el eje de separación sobre las tiras de retroceso por dos cilindros hidráulicos.
8. Control eléctrico: el gabinete de control central se encuentra detrás de la máquina de corte en el lado del accionamiento, los paneles del operador se encuentran delante de la máquina, que tiene pantallas táctiles y Siemens PLC.
9. El paquete de energía hidráulica será de dos estaciones, una en la etapa delantera de la línea, la otra en la etapa trasera.

 Composición y parámetros:

El diseño:
