Máquina que raja de acero inoxidable 0.3-3 x 1250 de SUS304 SUS201

Máquina que raja de acero inoxidable 0.3-3 x 1250 de SUS304 SUS201
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
SUS 0,3-3 X 1250
Trading Properties
MOQ
1SET
Packing
película envuelta 3 x 40HC
period for dispatch
120-180days
payment method
T/T
Supply Capacity
10 juegos por año

Product Details

Resaltar:

Máquina que raja de acero inoxidable SUS201

,

Máquina que raja de acero inoxidable SUS304

,

los ss arrollan la máquina que raja 3 x 1250

Prodcut Name: Máquina de corte de acero inoxidable
Sheet Coil Material: acero inoxidable serie 200, 300, 400
Sheet Width: 300-1250 mm
Sheet Thickness: 0.3 ∼3.0 mm
Slitting Speed: 120 m/min.
Coil I.D: 508m m, 610m m
Coil O.D: 1800m m
Coil Weight: 20T
Number Of Slitting: 3 mm 10 rendijas
Slitting Precision: +-0,10 mm
Applicable Industries: Energía y minería, uso doméstico, hoteles, comercio minorista, explotaciones agrícolas, obras de con
Key Selling Points: Alta precisión, alta productividad, bajo costo y alta velocidad
After Sales Service: Ayuda en línea, instalación del campo
After Warranty Service: Soporte técnico video, ayuda en línea, mantenimiento de campo
Product Brief
Máquina de corte de acero inoxidable de venta en caliente (SUS304 SUS201 0,3-3 X 1250) La línea de corte de la bobina de acero inoxidable de alta precisión debe ser muy fuerte y muy precisa.La resistencia de la hoja de acero inoxidable es mayor, resistencia al rendimiento ≤550Mpa resistencia a la ...
Product Description

Máquina de corte de acero inoxidable de venta en caliente (SUS304 SUS201 0,3-3 X 1250)



La línea de corte de la bobina de acero inoxidable de alta precisión debe ser muy fuerte y muy precisa.La resistencia de la hoja de acero inoxidable es mayor, resistencia al rendimiento ≤550Mpa resistencia a la tracción≤780Mpa. La hoja de acero inoxidable es de alta calidad, su superficie es brillante y lisa, debe estar bien protegida en el proceso de corte,todos los rodillos de la transmisión estarán recubiertos de caucho PU.

SUS304 SUS201 0.3-3 X 1250 es la máquina de corte de venta caliente, satisfacer la demanda del cliente en el material próximo y el plan de presupuesto.





Características

1. muy resistente decoiler y la bobina de apertura de la prensa de rodillo y de la peladora placa de la pala, para mantener la bobina de acero de forma estable en el momento de la tira de acero que se saca, y enviar la cabeza de la tira en el equipo de alimentación de pinza.

2.Slitter: los soportes, ejes y cuchillos son más grandes y más fuertes que el slitter normal.

3.Todos los rodillos de la transmisión están recubiertos de caucho PU para evitar que la superficie de la lámina STS se rasque.

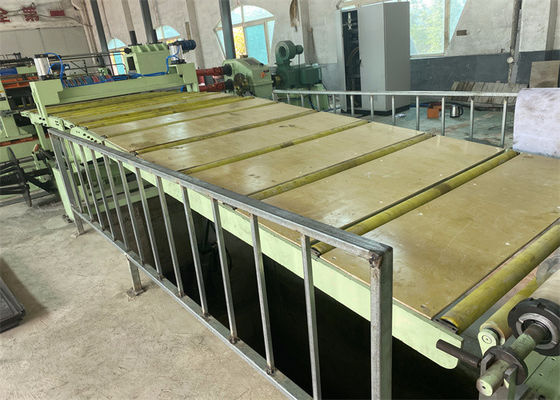

4El bucle del acumulador es más largo y lo suficientemente profundo para asegurarse de que la tira de acero se acumula.

5- La unidad de tensión posee tanto el feltro de rodillo como el de lana para proporcionar una tensión estable ajustable para el retroceso.

6.El recoller tiene un separador de brazo superior tipo portal, con tiras de separación de arriba a abajo.

7Las velocidades de corte suelen estar limitadas a 80 m/min.

8Los cuchillos cortantes serán de material especial SKD11, H13K, SLD, etc.

9El sistema hidráulico, como los cilindros hidráulicos, las válvulas, debe ser robusto y más duradero.



Precisión de corte:

  • Tolerancia de anchos de hendiduras: ¥0,10 mm; ancho de hendidura < 300 mm, grosor < 1,2 mm, tolerancia de ancho de hendidura ¥0,05 mm;
  • Cámber de hendidura: ¥0,5 mm/M para tiras de más de 300 mm de ancho, ¥1,0 mm/M para tiras de < 300 mm. Las tiras de borde dentro de los 100 mm del borde de la bobina madre no están en la restricción.
  • Las barras: ¥0,05 mm, o digamos, no más del 5% de las tiras de más de 1 mm de espesor cortadas a velocidad estable en condiciones de cuchillos afilados y espacios adecuados.
  • Recoil asombroso ± 0,5 mm (a velocidad estable, el cambio de velocidad no es tan rápido
  • El tipo de torriforme de retroceso: ± 2,0 mm (en el diámetro máximo del enrollamiento)

Proceso de diseño:

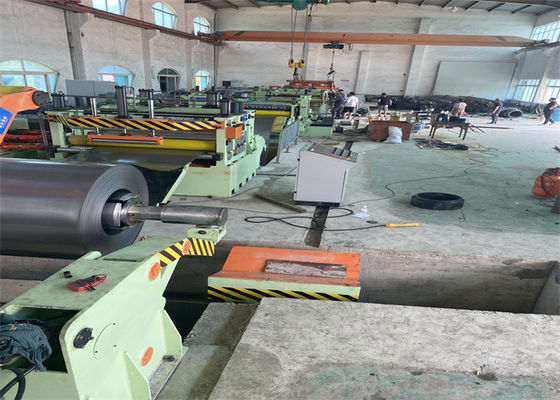

Silla de preparación de bobinas, Carro de carga de bobinas, Descargador de mandíbula única con rodillo de prensa, pelador de cabeza de bobina, alimentador de pellizco y pre-nivelador de 5 rodillos, cizalladora, bucle de hoyo 1, guía lateral, cortador, remachador de chatarra,Ciclo de la fosa 2, Tensión y pre-separador, rodillo de corte y de deflector, retrocesión con separador de brazo superior, carro de descarga de bobina, (tornilla)



Parámetros:

Línea de corte 0,3 -3 X 1250 120 mm Parámetros
Las nuevas bobinas de acero ID508mm, 610mm, OD1800mm, peso de la bobina 20T
Las bobinas de bebés terminadas ID508mm, OD1800mm, peso de la bobina 20T máximo
Ancho de la bobina madre 300 a 1250 mm
Anchos de las bobinas para bebés 30 mm a 600 mm
Número de cortes 1 mm x 30 ranuras; 3 mm x 10 ranuras
Motores principales Slitter 110KW + Recoiler 132KW
Cuchillo cortador ID220 x OD340 x 15 mm SKD11 HRC58-61 y el número de ejemplares que se han recogido
Mandril de la bobina trasera Las demás:
No se puede optar Las máquinas de corte rápido y de intercambio, de descarga de torniquetes
Velocidad de corte 0-120 mpm ajustable
Configuración Siemens PLC, Parker Drive, válvulas de Rexroth
Precisión de corte ancho de hendidura ±0,10 mm; camber ±0,1 mm/m; bur 5% del grosor; joroba de retroceso <0,5 mm



Configuración:

Parte Material, procesamiento y marca
eje, eje, rodillo 42CrMo, HB250-275 y sus derivados
Arco de corte 42CrMoforjando, HB280-300, superficie MF HRC50-55, recubrimiento de cromo duro, pulido de superficie
Cuadro, bases Q235-A,Q345 ((16Mn) soldadura de placas de acero, tratamiento de recocido
Cuerpo de la caja de cambios Q345 Soldadura de placas, tratamiento térmico, chorro de arena, primerado
Las piezas de engranaje: Acero de forja de 40Cr, HB240-255, dientes endurecidos en la cara, dientes molidos
Se trata de una serie de componentes de las máquinas de ensamblaje. 55# Acero fundido, templado, cromado duro y pulido
Bombas hidráulicas Pompas variables de pistón de Yuken
PLC Se trata de un modelo de la serie Siemens.
Cuadrantes HRB, ZWZ, SKF
Partes neumáticas Ataque aéreo, SMC.

Máquina que raja de acero inoxidable 0.3-3 x 1250 de SUS304 SUS201

Máquina que raja de acero inoxidable 0.3-3 x 1250 de SUS304 SUS201Máquina que raja de acero inoxidable 0.3-3 x 1250 de SUS304 SUS201Máquina que raja de acero inoxidable 0.3-3 x 1250 de SUS304 SUS201Máquina que raja de acero inoxidable 0.3-3 x 1250 de SUS304 SUS201
