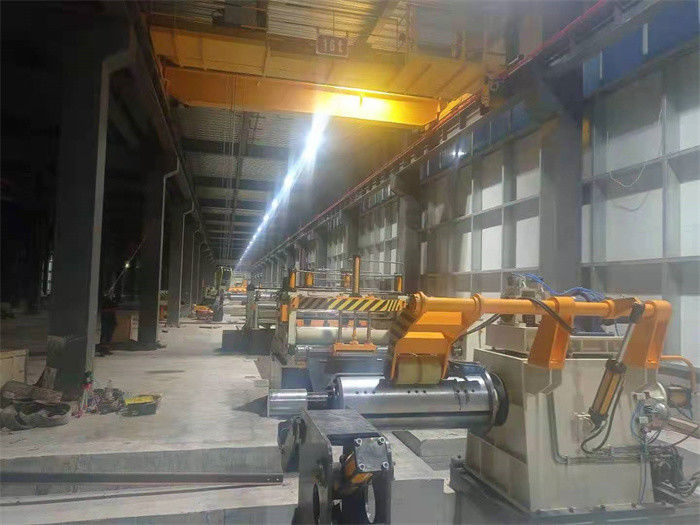

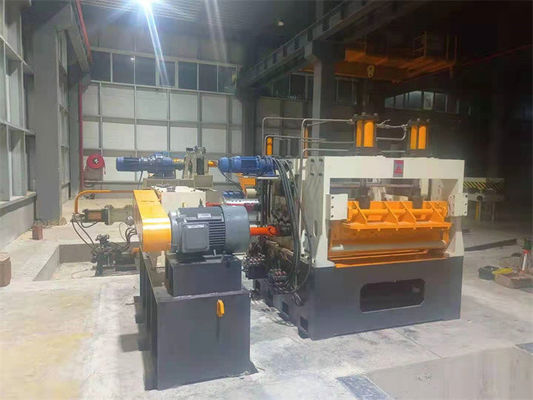

precisión de 3x1600 200mpm que raja la línea bobina de acero de alta velocidad estupenda que raja la línea máquina
Product Details
precisión 200mpm que raja la línea
,precisión 3x1600 que raja la línea
,Bobina de acero que raja la línea máquina
Bobina de acero de alta velocidad estupenda que raja 200mpm de la línea 3 x 1600
Nuestro nuevo tipo avanzado rajando la línea mejora en muchas piezas y da una velocidad, una estabilidad y una precisión más altas.
1. solo decoiler del mandril: botón de la prensa una en el panel de operador, centralizando para ajustar fácilmente la bobina en línea central.
Si se raja la bobina parcial, la hoja restante de la bobina puede volver de nuevo a uncoiler
el rodillo 2.Pinch desempeña papel de la guía de la desviación además de la alimentación del pellizco
unidad de la guía 3.Side: añada 1 sobre 2 rodillos, apriete neumáticamente el rodillo superior para dejar la tira de acero plano pasar a través.
4.Slitter:
- disco de las herramientas de la alta precisión que raja los cuchillos: SKD-11, HRC 60-62, tolerancia del grueso del cuchillo dentro de ±0.003mm.
- La PU circundó espaciadores del disco: la misma precisión como cuchillo como espaciador y también como amortiguador del cuchillo.
- los espaciadores de madera de las placas están disponibles para rajar fino de la hoja
- rajar programa del arreglo de las herramientas hace que rajando los accesorios cambian fácil.
- También damos la opción del cambio automático de las cabezas dobles de la cortadora por uno a en base del intercambio, una cortadora estamos trabajando en línea mientras que los trabajadores pueden arreglar las herramientas del cuchillo en la otra cortadora, comprobamos automáticamente la liquidación dispuesta del cuchillo.
5. Devanadera del pedazo: enrrollamiento vertical o bobina horizontal como el cliente quiere
6. pre separación y tensor: todos los ejes de separación son lo mismo y desmontado fácilmente e instalado.
la disposición de la tensión es sistema hydráulico variable de la bomba de pistón, dos cilindros hidráulicos en el top da la presión de la balanza.
7. esquileo del poste y rodillo de la desviación: el esquileo del poste cortó las colas irregulares de las tiras, haciendo el embalaje en recoiler más fácil.
Codificador en pista del rodillo de la desviación la longitud y las demostraciones que rajan en la pantalla táctil.
la tubería 8.Hydraulic adopta el tipo de la cerradura de la abrazadera, la estructura sólida y fácil instalar y desmontar.
Nuestro principio de hacer la máquina:
se modifican para requisitos particulares 1 por cada uno máquinas que rajan
2 guardan el mejorar de cada parte de rajar la línea
conveniencia de consideración 3 de la operación
4 asegure el buen funcionamiento de la línea que raja entera
Se marcan 5 notas de la seguridad.
Parámetros:
| Materia prima | Producto final | Herramientas | Poder | Capacidad |
| Bobina de la madre | Bobinas del bebé | |||
| Identificación 508m m | Identificación 508m m | cuchillo de disco ID220 x OD330 x 10m m |
cortadora 132KW |
velocidad 0-200m/min |
| OD 2000m m | OD 2000m m | espaciador del cuchillo ID220x OD260 |
recoiler 160KW | precisión +/-0.10mm |
| Peso 25T | Peso 25T | separador ID85 x OD180mm |
total 380KW |
Comba los 0.5mm/m |
| Grueso 0.3-3m m |
pela 1m m x 30slits, 3m m x 12slits | cojín de la tensión 1350 x 400m m |
chepa: |
|
| anchura 300-1600m m |
Anchura 20-600m m |
Espaciador de nylon: ID85 x OD100mm |
Composición y parámetros:
| No. | Composición | Parámetros |
| 1 | Coche de bobina de alimentación | 25T |
| 2 | Uncoiler doble del mandril | Φ508 milímetro, carga 25T |
| 3 | Alimentador del pellizco y nivelador de cinco rodillos | Φ160 milímetro, 30KW |
| 4 | Esquileo hidráulico | 3 x 1600 |
| 5 | Acumulador 1 del hoyo | longitud de 3000m m |
| 6 | guía lateral y rodillo de Pres | 300-1600m m anchos |
| 7 |
máquina que raja |
Φ220mm, 132KW +4KW x 3 |
| 8 | la devanadera del pedazo del borde y las colas de las tiras presionan | 7.5KW x 2 |
| 9 | Acumulador 2 del hoyo | longitud de 4000m m |
| 10 | Pre-separador, tensor, rodillo de equilibrio |
Dos veces separándose, las lanas sentían la tensión |
| 11 | ReCoiler (con la separación de discos, del empujador) | Φ508mm, 160KW, carga 25T |
| 12 | Bobinas que descargan el coche | 25T |
| 13 | Sistema hydráulico | Válvulas de Rexroth, bomba de Yuken |
| 14 | Eléctricamente sistema de control | Impulsión de Parker DC, PLC de Siemens y pantalla táctil |
