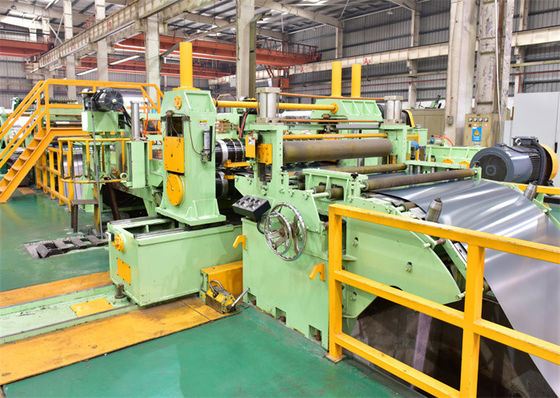

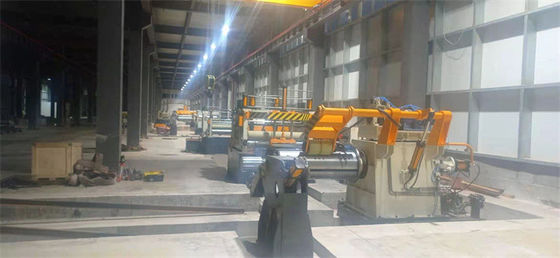

Metal de la alta precisión que raja la línea tira de cobre de cobre amarillo que raja la línea máquina 4 x 650

Metal de la alta precisión que raja la línea tira de cobre de cobre amarillo que raja la línea máquina 4 x 650
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
Cu (0.3-4) x 650
Trading Properties
MOQ
1SET
Packing
2 x 40HC
period for dispatch
100 -150 días
payment method
L/C, T/T
Supply Capacity
10 juegos por año

Product Details

Resaltar:

Metal de la alta precisión que raja la línea

,

Metal que raja la línea 4 x 650

,

Tira de cobre de cobre amarillo que raja la línea máquina

Prodcut Name: Máquina para cortar hojas de metal, máquina para cortar papel de cobre, máquina para cortar aluminio
Sheet Material: Aluminio, cobre, latón y bronce
Sheet Thickness: 0.3-4 mm
Sheet Width: 200-650m m
Slitting Speed: Se aplican las siguientes medidas:
Coil I.D: 508 mm
Coil O.D: 1800m m
Coil Weight: 5T
Slitting Precision: ±0.10mm
Number Of Slitting: 3 mm x 15 tiras
Applicable Industries: Energía y minería, uso doméstico, hoteles, comercio minorista, explotaciones agrícolas, obras de con
Key Selling Points: Alta precisión, alta productividad, bajo costo y alta velocidad
After Sales Service: Ayuda en línea, instalación del campo
After Warranty Service: Soporte técnico video, ayuda en línea, mantenimiento de campo
Product Brief
Máquina de corte de línea de banda de cobre de latón de alta precisión El corte de cinta de cobre es un vínculo de fabricación y procesamiento de cinta de cobre, localiza en la etapa final después de la fundición, laminado en caliente, laminado en frío. Las bandas de cobre están hechas de laminación ...
Product Description

Máquina de corte de línea de banda de cobre de latón de alta precisión



El corte de cinta de cobre es un vínculo de fabricación y procesamiento de cinta de cobre, localiza en la etapa final después de la fundición, laminado en caliente, laminado en frío.

Las bandas de cobre están hechas de laminación en caliente desde el billete hasta alrededor de 15 mm de espesor, el molino de laminación en frío de cobre será el primer molino de laminación en bruto para obtener alrededor de 3 mm de hoja,Luego, el molino de laminación fina hace tiras de cobre e incluso láminas de cobre., la cinta de cobre (fuel) de espesor 0,08-4mm, ancho dentro de 650mm, por lo que la capacidad de la máquina de corte de cinta de cobre es 0,3-4 x 650, y la máquina de corte de lámina de cobre 0,08-0,5 x 400mm
El cobre (bronce, latón) y la aleación de cobre Las tiras se utilizan ampliamente en las industrias de electrónica, automóviles, electricidad, electrodomésticos, etc. para fabricar piezas como elementos eléctricos, soporte de luz,tapa de la batería, botones, sellos, etc.



Proceso de diseño:

Coil-loading→Single Mandrel uncoiling →Coil-end-press & shoveling→Double-roller pinch feeding/Five-roller pre-leveling → End-cutting → Hole Accumulator1 → Side Guide → Disc slitting→Scrap reeling→Hole Accumulator 2→Pre-separator, Tensión→Separador de brazos,Recoiling→Descarga de bobinas → Control hidráulico → Control eléctrico




El material que vendrá:

  • Cobre (C110/C120/C122/C144),
  • El bronce amarillo ((C260/C268/C272),
  • El contenido de aluminio en la mezcla de cobre y acero se calcula a partir de la mezcla de cobre y acero.
  • Los productos de la partida 2 incluyen los productos de la partida 3 incluidos en el anexo II.
  • espesor de la tira: de 0,3 mm a 4,0 mm;
  • Ancho de la banda: 200 ∼ 680 mm
  • Diámetro interno de las bobinas: Φ508 mm.
  • Diámetro exterior de las bobinas: Φ1300 mm
  • Peso máximo de la bobina: 5000 kg.

Producto terminado:

  • Ancho de las franjas de hendidura: 10 mm - 100 mm
  • Tolerancia de anchura de hendidura: +/- 0,05 mm
  • la camber de borde: +/- 0,10 mm/m
  • con una altura de 0,05 mm,
  • Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3.

Composición y parámetros:

- No, no es así. Composición Parámetro
1 Carro de alimentación de la bobina 5T
2 Las demás máquinas de la partida 8411 Φ508 mm, carga de 5T
3 El sistema de alimentación por pinza y el nivelador de tres rodillos Φ160 mm, 15 kW
4 El corte hidráulico 3 x 700
5 El bucle de la fosa1 Con una longitud de 3000 mm
6 Guía lateral y Pres Roller ancho de 100-700 mm
7 máquina de cortar Φ180mm,55KW
8 En el caso de las máquinas de trituración, se utilizará una máquina de trituración para la fabricación de piezas. 3KW x 2
9 Acumulador de hoyo Con una longitud de 3000 mm
10 Pre-separador, tensor, rodillo de equilibrio Separación doble, tensión de feltro de lana, tensión del cinturón
11 Recoiler (con discos de separación, empujador)

Φ508mm, 55KW, 5T

Φ300 mm, 5T

Φ200 mm, 3T

Φ100 mm, 1T

12 Las bobinas de descarga del carrito 5T
13 Sistema hidráulico Las válvulas de Rexroth, la bomba de Yuken
14 Sistema de control eléctrico Parker DC drive, Siemens PLC y pantalla táctil



Configuración:

Parte Material, procesamiento y marca
eje, eje, rodillo 42CrMo, HB250-275 y sus derivados
Arco de corte 42CrMoforjando, HB280-300, superficie MF HRC50-55, recubrimiento de cromo duro, pulido de superficie
Cuadro, bases Q235-A,Q345 ((16Mn) soldadura de placas de acero, tratamiento de recocido
Cuerpo de la caja de cambios Q345 Soldadura de placas, tratamiento térmico, chorro de arena, primerado
Las piezas de engranaje: Acero de forja de 40Cr, HB240-255, dientes endurecidos en la cara, dientes molidos
Se trata de una serie de componentes de las máquinas de ensamblaje. 55# Acero fundido, templado, cromado duro y pulido
Bombas hidráulicas Pompas variables de pistón de Yuken
PLC Se trata de un modelo de la serie Siemens.
Cuadrantes HRB, ZWZ, SKF
Partes neumáticas Ataque aéreo, SMC.
