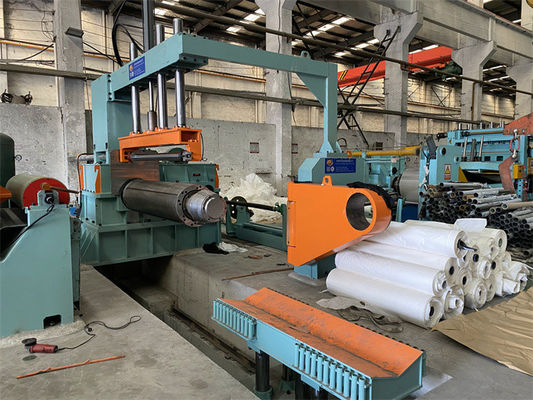

Máquina de corte de chapa de alta precisión de bobina de aluminio
El corte de chapa de aluminio requiere una alta precisión para la chapa de aluminio es más suave en el cuerpo y lisa en la superficie, las herramientas de corte para la chapa de aluminio son únicas,velocidad de corte necesita alta en el tiempo de corte de chapa de aluminio delgada.
Las láminas de aluminio pueden ser de aluminio puro o de aleación de aluminio.
más frecuentemente hojas de aluminio de las series 1xxx, 3xxx, 5xxx, 7xxx
Características de las láminas de aluminio:
Tiene buena plasticidad, fácil de procesar
La hoja de aluminio es ligera, su densidad es de 2,7 g/cm3, aproximadamente un tercio de la hoja de acero
La resistencia de la lámina de aluminio puede mejorarse mediante laminado en frío y recocido.
La lámina de aluminio tiene una superficie de protección sólida de Al2O3, es anti-corrosión.
La hoja de aluminio es más suave en el cuerpo y lisa en la superficie, debe ser bien procesada.
| Categoría |
la pureza |
grado |
uso |
las propiedades |
| Las series 1xxx |
Al 99% |
1050, 1060,1100 |
común |
|
| 2xxx |
Cu (3-5%) |
2A16 ((LY16), 2A06 ((LY6) |
aviación |
|
| 3xxx |
Mn (1,0-1,5%) |
3003,3004,3005,3A02, 3A21 |
común |
|
| 5xxx |
Mg ((3-5%) |
5052.5005.5083.6754. 5A05 |
general, aviación |
baja densidad,
una resistencia a la tracción elevada,
elongación elevada
|
| 7xxx |
El Zn |
7075 |
materiales para la aviación |
alta dureza y resistencia sin esfuerzo |
Composición y parámetros:
| - No, no es así. |
Composición |
Parámetro |
| 1 |
Carro de alimentación de la bobina |
10T |
| 2 |
Las demás máquinas de la partida 8411 |
Φ508 mm, carga de 10 T |
| 3 |
El sistema de alimentación de pinzas y el nivelador de cinco rodillos |
Φ160 mm, 30 kW |
| 4 |
El corte hidráulico |
3 x 1300 |
| 5 |
El bucle de la fosa1 |
Con una longitud de 3000 mm |
| 6 |
Guía lateral y Pres Roller |
ancho de 300-1300 mm |
| 7 |
máquina de cortar |
Φ205 mm, 22 kW |
| 8 |
En el caso de las máquinas de trituración, se utilizará una máquina de trituración para la fabricación de piezas. |
3KW x 2 |
| 9 |
Acumulador de hoyo |
Con una longitud de 3000 mm |
| 10 |
Pre-separador, tensor, rodillo de equilibrio |
Separación doble, tensión de feltro de lana, tensión del cinturón |
| 11 |
Recoiler (con discos de separación, empujador) |
Φ508mm, 55KW, 10T |
| 12 |
Las bobinas de descarga del carrito |
10T |
| 13 |
Sistema hidráulico |
Las válvulas de Rexroth, la bomba de Yuken |
| 14 |
Sistema de control eléctrico |
Parker DC drive, Siemens PLC y pantalla táctil |
Parámetros generales:
1)Material: ((AA3105,1100,8011) bobinas de aluminio
2) espesor de la bobina:0.3 ∼3.0 mm
ancho de la bobina: 500~1250 mm
3)Diámetro interno de la bobina: Φ508 mm
4)Diámetro exterior de la bobina: Φ2000 mm
5)Peso de la bobina: 10000 kg máximo
6)Ancho de los productos terminados:20-500 mm
7)Ancho mínimo de corte:ancho de hendidura normal superior a 30 mm.
8)Velocidad de la línea:MAX150m/min
9)Número de tiras:máx 10 tiras de un grosor de 2,5 mm,
con una anchura máxima de 30 bandas de 0,3 mm a 1,0 mm,
hasta 20 tiras en el resto del grosor,
10) Área ocupada: 8mX25m
11) motor de corte: 22 kW CA,
motor de desenrollamiento: 11 kW CA
motor de nivelación: 15 kW de corriente alterna
Motor de recirculación: 55 kW
