Máquina de corte de bobinas de acero inoxidable de alta precisión (0,3 -3 x 1600)
La máquina de corte de chapa de acero inoxidable de alta precisión tiene una estructura muy fuerte y requiere una fabricación muy precisa.
Acero inoxidable, como las series SUS200, SUS300, SUS400, en comparación con el acero al carbono normal Resistencia al rendimiento ≤ 270Mpa Resistencia a la tracción ≤ 465Mpa,STS tiene más resistencia Resistencia al rendimiento ≤550Mpa Resistencia a la tracción≤780Mpa.
.
La hoja de acero inoxidable es acero de alta calidad, requiere corte de alta precisión de alta calidad.los rodillos de la transmisión estarán recubiertos de caucho.
Composición y características
1. muy resistente decoiler y la bobina de apertura de la prensa de rodillo y de la peladora placa de la pala, para mantener la bobina de acero de forma estable en el momento de la tira de acero que se saca, y enviar la cabeza de la tira en el equipo de alimentación de pinza.

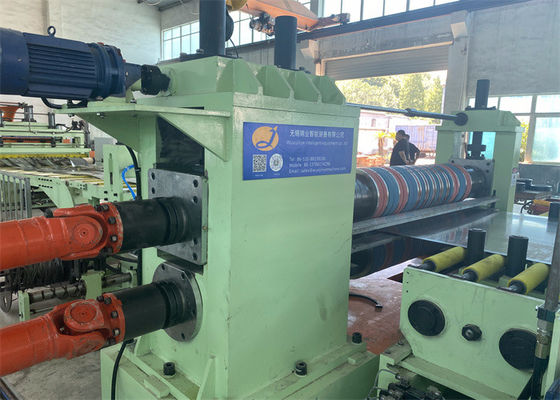

2.Slitter: los soportes, ejes y cuchillos son más grandes y más fuertes que el slitter normal.
3.Todos los rodillos de la transmisión están recubiertos de caucho PU para evitar que la superficie de la lámina STS se rasque.
4El bucle del acumulador es más largo y lo suficientemente profundo para asegurarse de que la tira de acero se acumula.
5- La unidad de tensión posee tanto el feltro de rodillo como el de lana para proporcionar una tensión estable ajustable para el retroceso.

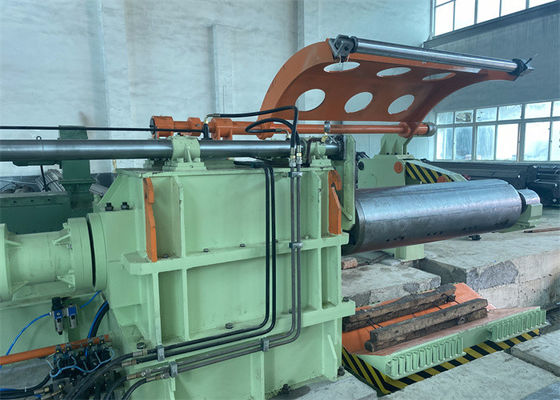

6.El recoller tiene un separador de brazo superior tipo portal, con tiras de separación de arriba a abajo.
7Las velocidades de corte suelen estar limitadas a 80 m/min.

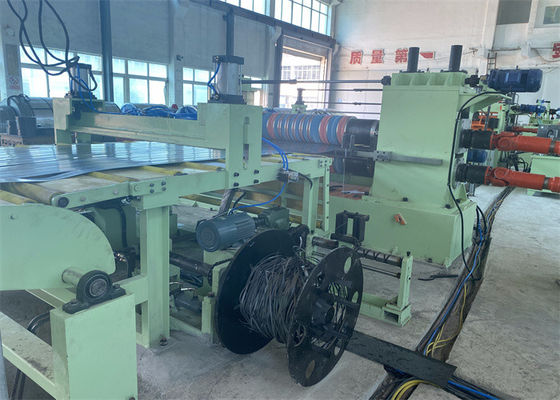

8Los cuchillos cortantes serán de material especial SKD11, H13K, SLD, etc.
9El sistema hidráulico, como los cilindros hidráulicos, las válvulas, debe ser robusto y más duradero.
Precisión de corte:
- Tolerancia de anchos de hendiduras: ¥0,10 mm; ancho de hendidura < 300 mm, grosor < 1,2 mm, tolerancia de ancho de hendidura ¥0,05 mm;
- Cámber de hendidura: ¥0,5 mm/M para tiras de más de 300 mm de ancho, ¥1,0 mm/M para tiras de < 300 mm. Las tiras de borde dentro de los 100 mm del borde de la bobina madre no están en la restricción.
- Las barras: ¥0,05 mm, o digamos, no más del 5% de las tiras de más de 1 mm de espesor cortadas a velocidad estable en condiciones de cuchillos afilados y espacios adecuados.
- Recoil asombroso ± 0,5 mm (a velocidad estable, el cambio de velocidad no es tan rápido
- El tipo de torriforme de retroceso: ± 2,0 mm (en el diámetro máximo del enrollamiento)
Proceso de diseño:
Silla de preparación de bobinas, Carro de carga de bobinas, Descargador de mandíbula única con rodillo de prensa, pelador de cabeza de bobina, alimentador de pellizco y pre-nivelador de 5 rodillos, cizalladora, bucle de hoyo 1, guía lateral, cortador, remachador de chatarra,Ciclo de la fosa 2, Tensión y pre-separador, rodillo de corte y de deflector, retrocesión con separador de brazo superior, carro de descarga de bobina, (tornilla)
Parámetros:
| Línea de corte 0,3 -3 X 1600 120 mm |
Parámetros |
| Las nuevas bobinas de acero |
ID508mm, 610mm, OD1800mm, peso de la bobina 20T |
| Las bobinas de bebés terminadas |
ID508mm, OD1800mm, peso de la bobina 20T máximo |
| Ancho de la bobina madre |
Las demás: |
| Anchos de las bobinas para bebés |
30 mm a 600 mm |
| Número de cortes |
1 mm x 30 ranuras; 3 mm x 15 ranuras |
| Motores principales |
Slitter 132KW + Recoiler 160KW |
| Cuchillo cortador |
ID240 x OD360 x 20 mm SKD11 HRC58-61 El valor de las pruebas de detección y de las pruebas de detección se calculará en función de las características de las pruebas de detección y detección. |
| Mandril de la bobina trasera |
Las demás: |
| No se puede optar |
Las máquinas de corte rápido y de intercambio, de descarga de torniquetes |
| Velocidad de corte |
0-120-150 mpm ajustable |
| Configuración |
Siemens PLC, Parker Drive, válvulas de la victoria |
| Precisión de corte |
ancho de hendidura ± 0,1 mm; camber ± 0,1 mm/m; bur 5% del grosor; joroba de retroceso < 0,5 mm |
