Sistema de la automatización que lamina para el laminador en frío de la tira de metal

Reversible o tándem hidráulico de la máquina del laminador en frío del AGC de la alta precisión

El laminador hidráulico del AGC está llegando a ser cada vez más popular en la industria rodante de la tira de metal para su alta precisión, velocidad y alta automatización

Atornille abajo de laminador tiene opciones del tipo del mecánico y del tipo hidráulico del AGC,

• el tipo del mecánico se compone del motor, reductor de velocidad, freno, tornillo de gusano, cojín esférico, etc. que el rollo superior se puede ajustar rápidamente y con frecuencia con el movimiento grande y sin carga del balanceo, una estructura más simple y mantenimiento más fácil, sistema de transmisión complejo y sensibilidad más baja, no convenientes para el balanceo de alta velocidad de la alta precisión.
• El screwdown hidráulico se compone del cilindro hidráulico, válvulas servas, sistema hydráulico, así como comprobando los metros y el sistema de control de computación, que no tienen estructura compleja de la transmisión.

Hidráulico apriete o para arriba los caracteres del laminador en frío del sistema:

1. Sistema hidráulico de la prensa-para arriba del AGC con control automático, incluyendo el sistema hidráulico de los cilindros de la prensa-para arriba, de control del AGC, estación hidráulica, indicadores de grueso, con funciones del control de posición constante de la liquidación del rodillo, del control de presión constante y de la inclinación automática ajustando control.
2.  Sistema del control automático del ordenador de la CPU
3. ÉL la pantalla táctil para la exhibición dinámica, los parámetros rodantes que fijan, las alarmas de la avería y la impresión del informe.
4. Digitaces DC o impulsión de la CA de la frecuencia
5. Rodillos medios de la impulsión (conduzca por separado el rodillo medio superior y bajar el rodillo medio.
6. rodillos que refrescan el control dividido en cinco zonas, control emusified de la corriente
7. positivo del rodillo del trabajo/control de doblez negativo
8. Preestablecimiento del control de doblez positivo de la transferencia media del rodillo y del rodillo medio
9. poner a cero de la línea central rodante por la cuña.
10. rodillos del trabajo y rodillos medios rápidamente que cambian el equipo
11. ajuste automático de la velocidad y de la tensión rodantes
12. Medidas de la protección en caso de la rotura de la tira, de alarmas de los accidentes y de la parada de emergencia.
13. lubricación del gas de aceite para los rodillos del trabajo, los rodillos medios y los rodillos de reserva.
14. Rodamientos de rodillos para los rodillos de reserva
15. Indicador de grueso de la radiografía
16. Alarmas rodantes del acoplamiento y del defecto del proceso controladas por el PLC
17. El preestablecimiento del proceso del balanceo, de la inspección, de la exhibición y de la alarma de rodar parámetros de proceso y parámetros críticos de la máquina

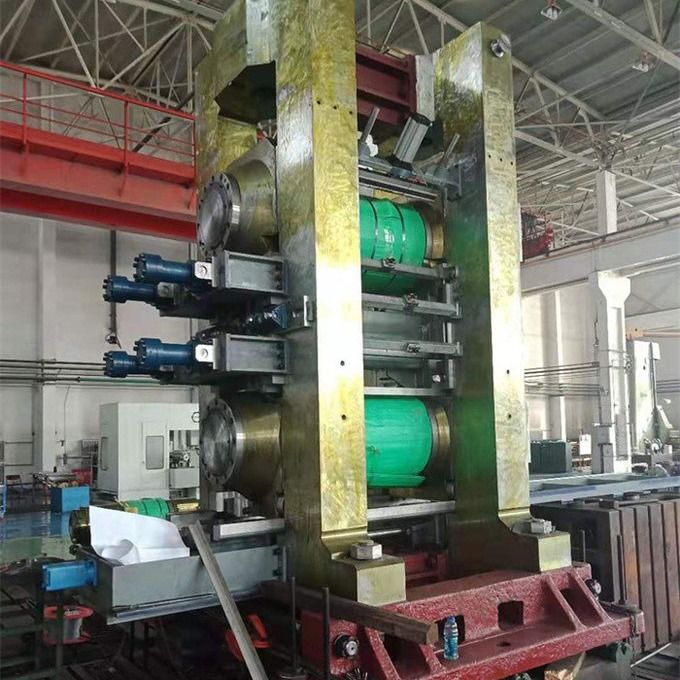

Tome a 600 el laminador en frío reversible de cuatro rodillos (4 altos) para la tira de acero hasta 500m m con la configuración hidráulica del AGC como ejemplo.

Proceso del trabajo:
10T Uncoiler, alimentador y enderezadora de 5 rodillos, 1r Recoiler, 4 hola molinos reversibles hidráulicos del AGC, 2do Recoiler del pellizco.
