Corte de acero negro de la hora de la bobina de acero pesada del indicador a la línea máquina (5-20 x 2200) de la longitud
Corte resistente del indicador de la bobina de la hora de la necesidad de acero de acero pesada del negro a la línea de la longitud:
1. Acero negro caliente: Q235, Q345, Q355, st37 -52, fuerza de producción de la fuerza de la hoja de acero ≤350Mpa strength≤550Mpa extensible
2. Especificación pesada de la placa del indicador: grueso de 5-20m m, anchura de 1000-2200m m, longitud de corte 2 -12m
3. Dos veces nivelando: pre nivelando los rodillos 2 del diámetro de 250m m sobre 3 rollos y nivelando la máquina 4 sobre 5 rollos 4high.
4. Bobina Uncoiler: las cabezas dobles, dos bases viajan según anchura de la hoja de la bobina.
5. Abrelatas principal de la bobina: marco porta instalar el rodillo de la tracción de la cabeza de la bobina, cabeza de la bobina que endereza el rollo y que traspala la placa, con el buen ajuste.
6. Amontonamiento acabado de la placa: placa de la alimentación del pellizco sobre el amontonamiento del estante, placas que empujan para empujar la placa cuidadosamente.
Composición y parámetros:
| No. |
Composición |
Parámetro/configuración |
| 1 |
Silla de montar de la bobina |
40T |
| 2 |
Uncoiler doble del mandril |
Φ500-800 milímetro, carga 40T |
| 3 |
Alimentador del pellizco y nivelador de cinco rodillos |
Φ250 milímetro, 200KW |
| 4 |
tabla del rollo |
2300m m x 4000m m |
| 5 |
Guía lateral |
1000-2200m m hidráulico |
| 6 |
nivelador de 11 rodillos |
4Hi, 200KW, Φ210 milímetro |
| 7 |
Codificador rotatorio |
Representante, Omron |
| 8 |
Esquileo hidráulico |
Resistente, 45KW |
| 9 |
Tabla del rollo |
4000m m |
| 10 |
Amontonamiento del estante y de empujadores |
longitud del 12m |
| 11 |
Sistema hydráulico |
Válvulas de Vitory, bomba de Yuken |
| 12 |
Eléctricamente sistema de control |
Impulsión de Parker DC, PLC de Siemens y HMI |
Caracteres:
1.Uncoiler/Decoiler
el corte pesado a la línea de la longitud maneja bobinas de acero pesadas del indicador pesado. el uncoiler tiene los mandriles dobles y bases de desplazamiento fuertes.
Cada mandril tiene tres pasos, la abertura y cierre de dos mandriles al lado de los cilindros hidráulicos.
Mecanismo trasero de la tensión instalado encima de base del uncoiler, para asegurar estabilidad de desenrollamiento.

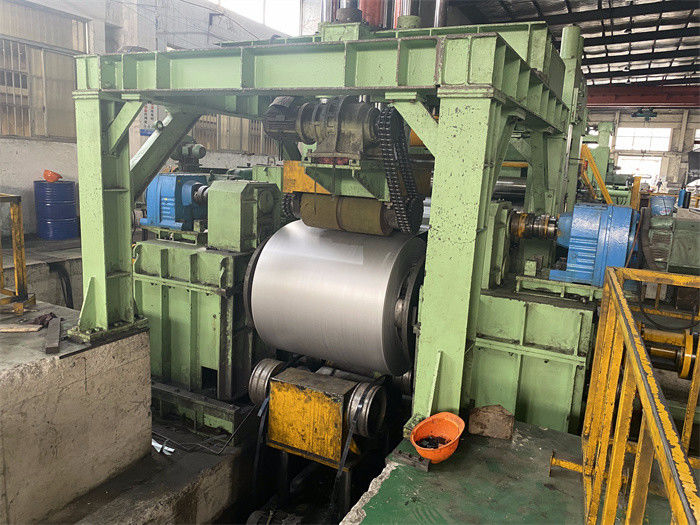

2. abrelatas principal de la bobina porta del marco
El marco porta es muy fuerte, con el rodillo de la prensa del tambor de frenaje, enderezando el rodillo encima del marco.
la prensa de rollo hidráulica del tambor de frenaje encima de la bobina de acero, y su ángulo que aprieta es ajustables
Enderezar el rodillo puede resbalar adelante al revés para seguir la cabeza de la tira y para enderezarla.
Traspalando la placa instalada en preleveler apoye la bobina que el rato principal endereza la cabeza de la bobina de la prensa del rodillo.
3. primer pre nivelador 2+5
el rodillo es enorme y la tensión interna fuerte, reliefing de la bobina de acero, superficie del rodillo se endurece y croma cubierto
Al alivio la tensión de flexión de desenrollamiento al estado relajado.

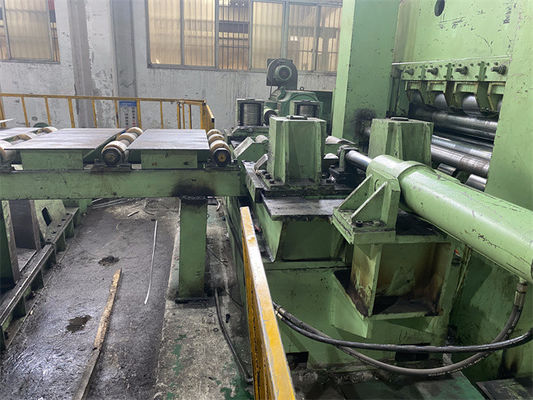

4. Nivelador resistente
el número de nivelador resistente será 13pcs, 11pcs o 9pcs, diámetro de rodillos será 180m m -230mm -300mm,
El hueco y el ángulo de rodillos superiores y de rodillos más bajos pueden ser ajustados.
Ninguna parada que nivela, el nivelador que trabaja continuamente sin presionar la placa de acero mientras que el corte sincrónico, éste es bueno para proteger la superficie de la placa de acero sin dejar la marca del rodillo
Cuando el esquileo es parada que corta, agarran y se paran al nivelador bajo medición del codificador.
5. esquileo hidráulico
Esquileo de la pista: Corte de alta frecuencia sincrónico y marco fuerte, estación hidráulica fuerte para esquilar, motor servo grande para el funcionamiento de seguimiento sincrónico de la placa de acero.
El esquileo oscilante hidráulico es parada que corta bajo medición del codificador.
6. apilador automático
La portilla de la bomba que apila, recibe cada hoja en el brazo del rodillo, abre los dos brazos para lanzar la caída de la hoja abajo en la tabla de elevación.
La tabla del rollo entrega las hojas llenadas exteriores para embalar.
7. El control automático, el proceso entero está bajo control del PLC en modo automático.
