CRC CRC CRS de acero de hoja delgada de metal cortado a la línea de la máquina de longitud 25pcs/min x 2m
Product Details
Máquina de línea de corte a longitud de 2 m
,Máquina de línea de corte a longitud CR
,Máquina de línea de corte a longitud CRC
CRC CRC CRS de acero de hoja delgada de metal cortado a la línea de longitud máquina 25pcs / min x 2m
La línea de corte de chapa de bobina de metal es uno de nuestros principales productos de la máquina, fabricamos chapa de metal cortada a la línea de longitud de máquinas durante 16 años, suministrado cortado a la longitud de líneas a Malasia, KSA, Emiratos Árabes Unidos,Nigeria, Argelia, EE.UU., Argentina, Rusia, Etiopía, Egipto, etc, alrededor de 30 países,
Las láminas de bobina pueden ser laminadas en caliente, laminadas en frío, láminas de acero galvanizado, láminas de acero inoxidable, láminas de aluminio, láminas de calibre ligero cortadas a longitud.Aplanamiento de la hoja +/- 1 mm por metro cuadrado, el corte rápido para 2m x 28pcs/min.
Las bobinas de chapa de acero galvanizado laminadas en frío son delgadas y requieren un nivelador de precisión ((4 alto o 6 alto),corte rápido (muchos clientes eligen el corte de servo drive) y el sistema de apilamiento puede ser un apilador o doble capas apiladores de intercambio rápido entre sí.
El funcionamiento continuo del nivelador, la alimentación por servo longitud y el corte neumático rápido o el corte servo accionado garantizan una alta velocidad y un trabajo de alta precisión,velocidad de apilamiento sigue las hojas cortadas que vienen y apilar cada hoja rápida una por una, para una bobina de 2 mm x 1250 x 15T, toma 20 minutos cortar, alrededor de 40 minutos una bobina.
El diseño
Dos juegos de silla de preparación de bobina, un solo mandril de desenrollador con tensión posterior, prensa de cabeza de bobina y pelador, 4 nivelador alto, bucle de hoyo, guía central, fijación de servo longitud con filmación, corte rápido,mesa de cinturón de entrega, uno o dos conjuntos de apilador, coches de salida o tablas de rodillo.

Composición
- Silla de bobina, almacenar una o dos bobinas para el estado de espera, carga 20T
- Cargando la bobina en el mandril del descargador, levantando hacia arriba y caminando.

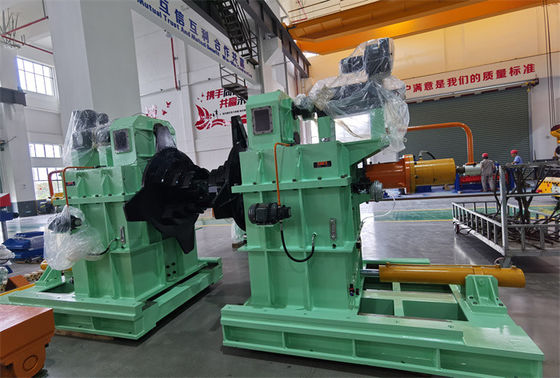

- Desenrollador de mandíbula única: mandíbula de expansión hidráulica para el estándar Ф508mm, se instala un motor de tensión trasera para desenrollar y nivelar de manera estable,centralización de la base de desenrollamiento para asegurar el centro de la bobina en la línea de ceterline.

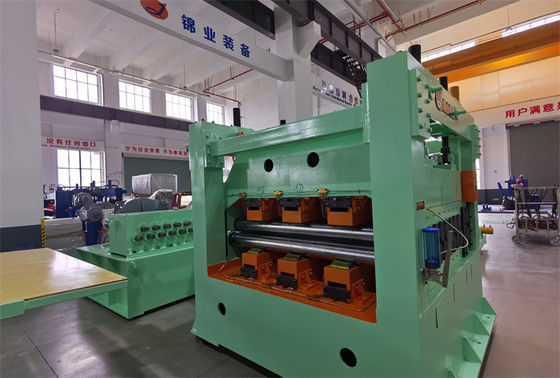

- 2+15 Roller Leveler: 4Hi, 4 filas de rodillos de respaldo, 75KW DC.
- 2+21 6Hi nivelador es opcional, más costosa inversión, mayor nivel de precisión, más adecuado para acero inoxidable, láminas de aluminio.
- Alimentación por servo longitud: medición por servo longitud ((2+5+2 rodillos accionados por servomotor y controlador)
- Cisación neumática de parada rápida: el eje de manivela corta desde abajo hacia arriba, la hoja inferior tiene forma de V.
- Cinturón transportador: transportar las hojas terminadas a la apiladora
- Sistema de apilamiento: incluye una mesa de tijeras, una mesa de rodillos de salida o carritos de salida para recibir y sacar hojas apiladas, carga de apilamiento 5T.
| Medidor de alta velocidad cortado a la longitud | Parámetros |
| espesor de la lámina de la bobina de acero ((mm) | 0.2-1,5 mm, 0.25-2.0 mm, 0.3 -3.0 mm, 0.4-4.0 mm |
| Ancho de la lámina de la bobina de acero ((mm) | 600 mm, 1000 mm, 1250 mm, 1600 mm. No hay más que un par de milímetros. |
| Carga de desenrollamiento (MT) | 10T, 15T, 20T |
| Velocidad de la línea ((mpm) | 80 m/min |
| Precisión de corte (mm) |
± 0,50 mm / 2 m de longitud
|
| Precisión de nivel | Se aplican las siguientes medidas:2 |
| Cortar las barras | ≤ 3% de espesor |
| Precisión de apilamiento | con una anchura ≤ 1,0 mm y una longitud ≤ 1,5 mm, |
| Potencia total (KW) | 100KW ~ 130KW ~ 150KW - 165KW |
| Superficie del terreno ((L x O) | 25 m x 10 m |
Fabricación precisa:
| Parte | Material, procesamiento y marca |
| eje, eje, rodillo | 42CrMo, HB250-275 y sus derivados |
| Cuadro, bases | Q235-A,Q345 ((16Mn) soldadura de placas de acero, tratamiento de recocido |
| Cuerpo de la caja de cambios | Q345 Soldadura de placas, tratamiento térmico, chorro de arena, primerado |
| Las piezas de engranaje: | Acero de forja de 40Cr, HB240-255, dientes endurecidos en la cara, dientes molidos |
| Segmentos de desenrollador: | 55# Acero fundido, templado, cromado duro y pulido |
| Bombas hidráulicas | Pompas variables de pistón de Yuken |
| PLC | Se trata de un modelo de la serie Siemens. |
| Cubierta | HRB, ZWZ, SKF |
| Partes neumáticas | Ataque aéreo, SMC. |

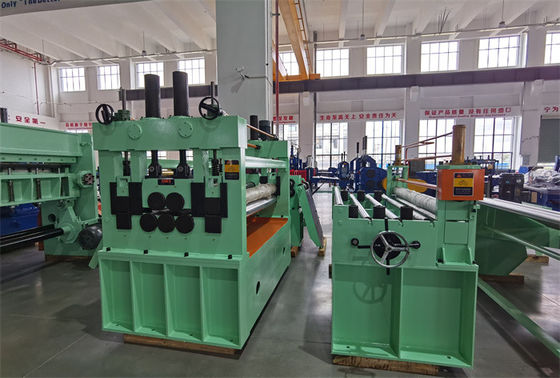

Las fotos:
