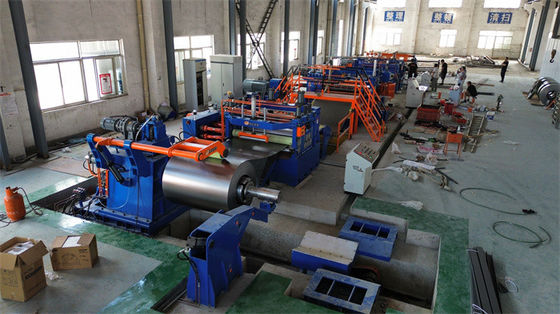

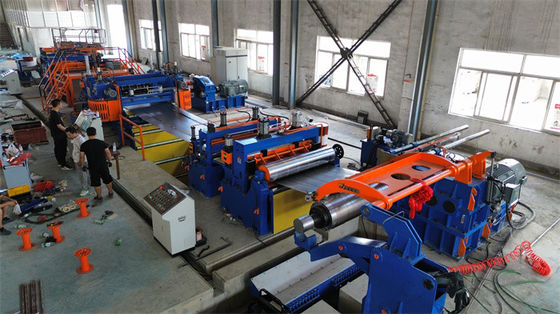

Línea automática de corte longitudinal de chapa metálica en bobinas a 150 mpm
Product Details
Línea automática de corte de metal de bobina
,Línea de corte de metal de 150 mm
Línea de corte longitudinal de bobinas de chapa metálica automática de 150 mpm, máquina de corte longitudinal 0,3-3 X 1600
La máquina de corte de chapa de acero inoxidable de alta precisión tiene una estructura sólida y una fabricación muy precisa, la línea de corte funciona muy suavemente.
Adecuado para acero al carbono normal Límite elástico ≤270Mpa Resistencia a la tracción ≤465Mpa hasta acero estructural bueno límite elástico hasta 350Mpa, tracción 600Mpa.
.
La línea puede cortar diferentes estados de bobinas de acero: laminado en caliente, laminado en frío, galvanizado, prepintado en diferentes grados de acero.
Composición y características
1. Desenrollador muy fuerte y rodillo de presión de apertura de bobina y placa de paleta peladora, para sujetar la bobina de acero de forma estable en el momento de extraer la tira de acero y enviar la cabeza de la tira al equipo de alimentación por pellizco.
2. Cortadora: los soportes de la cortadora, los ejes y los cuchillos son grandes y fuertes.
3. Todos los rodillos de transmisión están recubiertos de goma de PU.
4. El bucle del foso del acumulador es más largo y lo suficientemente profundo para asegurar la acumulación de la tira de acero.
5. La unidad de provisión de tensión posee fieltro de lana tipo placa para proporcionar una tensión estable ajustable para el rebobinado.
6. El rebobinador tiene un separador de brazo superior tipo pórtico, desde la parte superior para presionar las tiras de separación.
7. La velocidad de corte llega hasta 150 m/min.
8. Los cuchillos de corte serán de material SKD11, H13K, etc.
9. Sistema hidráulico, como cilindros hidráulicos, válvulas, robusto y duradero.
Precisión de corte:
- Tolerancia de anchos de corte: ≦0,10 mm; Ancho de corte <300 mm, espesor <1,2 mm, tolerancia de ancho de corte ≦0,05 mm;
- Alabeo de corte: ≦0,5 mm/M para tiras de más de 300 mm de ancho, ≦1,0 mm/M para tiras de <300 mm. Las tiras de borde dentro de los 100 mm del borde de la bobina madre no están en la restricción.
- Rebabas: ≦0,05 mm, o dicho de otra manera, no más del 5% de corte de tiras de más de 1 mm de espesor a una velocidad estable en condiciones de cuchillos afilados y espacios de cuchillos adecuados.
- Desfase de rebobinado ≦±0,5 mm (a velocidad estable, el cambio de velocidad no es tan rápido
- Turriforma de rebobinado: ≦±2,0 mm (al diámetro máximo de bobinado
Proceso de diseño:
Silla de preparación de bobinas, Coche de carga de bobinas, Desenrollador de un solo mandril con rodillo de presión, Pelador de cabezal de bobina, Alimentador por pellizco y pre-nivelador de 5 rodillos, Cizalla, Bucle de foso 1, Guía lateral, Cortadora, Enrollador de chatarra, Bucle de foso 2, Tensor y rodillo deflector previo, rebobinador con separador de brazo superior, coche de descarga de bobinas, (torniquete)
Parámetros:
| Línea de corte 0,3 -3 X 1600 150 mpm | Parámetros |
| Bobinas de acero entrantes | ID508 mm, 610 mm, OD1800 mm, peso de la bobina 20T |
| Bobinas hijas terminadas | ID508 mm, OD1800 mm, peso de la bobina 20T máx. |
| Ancho de la bobina madre | 500-1600 mm |
| Anchos de bobina hija | 30 mm -600 mm |
| Número de corte | 1 mm x 30 cortes; 3 mm x 15 cortes |
| Motores principales | Cortadora 132KW + Rebobinador 160KW |
| Cuchillo de corte | ID220 x OD340 x 20 mm SKD11 HRC58-61 |
| Mandril del rebobinador | Mandril sin costuras |
| Opcional | Cortadoras de intercambio rápido, torniquete de descarga |
| Velocidad de corte | 0-120-150 mpm ajustable |
| Configuración | Siemens PLC, Parker Drive, Válvulas Vitory |
| Precisión de corte | Ancho de corte ±0,1 mm; Alabeo ±0,1 mm/m; rebabas 5% del espesor; joroba de rebobinado<0,5 mm |
