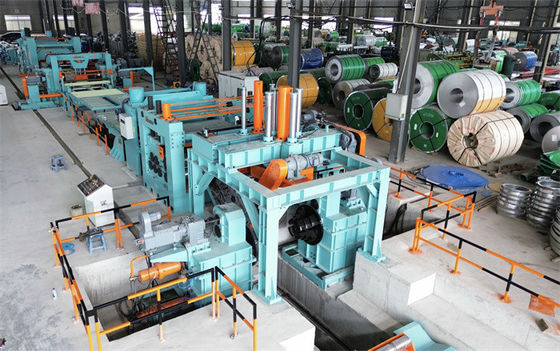

Línea de corte a medida y nivelación de bobinas de acero inoxidable con recorte de bordes 4-16 X 2000

La línea de corte a medida de acero inoxidable de calibre grueso es de alta precisión y servicio pesado, su costo es mucho mayor que el presupuesto de una línea de corte a medida normal. El rango de espesor de 2-16 mm requiere dos niveladoras, una al lado de la otra, una niveladora para 2-6 mm, la otra para 4-16 mm. Además, la línea de corte de chapa de acero inoxidable tiene función de recorte de bordes, recubrimiento de película, características de apilamiento automático, tenemos experiencia en la línea de corte a medida de chapa de acero inoxidable gruesa, podemos guiarlo para ver la línea en funcionamiento en la planta de nuestro cliente.
Acero inoxidable, como las series SUS200, SUS300, SUS400, en comparación con el acero al carbono normal Límite elástico ≤270Mpa Resistencia a la tracción≤465Mpa, resistencia de la chapa de acero inoxidable Límite elástico ≤500Mpa Resistencia a la tracción≤800Mpa

Composición y parámetros:


Puntos especiales a tener en cuenta:

1. La presión hacia abajo de los rodillos niveladores superiores en la niveladora: dos juegos de motor conectados al engranaje helicoidal y la varilla, un juego en el lado de entrada y el otro en el lado de salida. El motor puede ser un motor normal o un servomotor, el sensor de desplazamiento lineal se puede instalar para indicar la posición de presión hacia abajo, de esta manera es fácil configurar la posición de presión hacia abajo en el panel del operador.
2. El equipo de laminación de película se puede instalar en los rodillos de pellizco de la lámina final antes de la cizalla para laminar película o papel en la superficie de la lámina de acero inoxidable.
3. La cizalla de la cabeza de la bobina está disponible para cortar la cabeza de la bobina o cortar la bobina a la mitad, y el desenrollador puede enrollar la lámina de la bobina hacia atrás, es conveniente controlar las cantidades de corte de la lámina.
4. El módulo de medición de peso se puede instalar en el desenrollador y el apilador, para conocer el peso de la bobina o el peso de las láminas convenientemente.
5. Las láminas se empaquetan hacia atrás, si la longitud de la lámina es corta, el paquete puede salir gradualmente del área de apilamiento al área de embalaje, luego los trabajadores empaquetan cada paquete uno por uno.

Características:
1. Desenrollador / Desbobinador
La línea de corte a medida de servicio pesado maneja bobinas de acero de gran calibre. El desenrollador tiene mandriles dobles y bases deslizantes fuertes.
Cada mandril tiene tres pasos, la apertura y el cierre de dos mandriles mediante cilindros hidráulicos.
Mecanismo de tensión trasera instalado en la parte superior de la base del desenrollador, para garantizar la estabilidad del desenrollado.

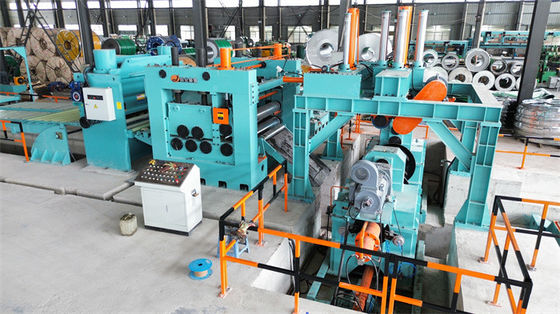

2. Abridor de cabezal de bobina de marco de pórtico
El marco del pórtico es muy fuerte, con rodillo de presión amortiguador, rodillo enderezador en la parte superior del marco.
El rodillo amortiguador hidráulico presiona sobre la parte superior de la bobina de acero, y su ángulo de presión hacia abajo es ajustable
El rodillo enderezador puede deslizarse hacia adelante y hacia atrás para rastrear la cabeza de la tira y enderezarla.
La placa de palear instalada en el pre-nivelador soporta la cabeza de la bobina mientras el rodillo enderezador presiona la cabeza de la bobina.
3. primer pre-nivelador 2+5
El rodillo es enorme y fuerte, aliviando la tensión interna de la bobina de acero, la superficie del rodillo está endurecida y cromada
Para aliviar la tensión de flexión del desenrollado a un estado relajado.
4. Recorte de bordes: antes y después del área de recorte hay un foso de acumulación disponible, el recorte de bordes son dos brazos de cortador de disco en voladizo que se abren y cierran según el ancho de la lámina, con rodillo de presión para evitar que la lámina principal se agite, luego dos rebobinadoras de chatarra de bordes.
5. Nivelador de servicio pesado
El número de niveladores de servicio pesado será de 13 piezas, 11 piezas o 9 piezas, el diámetro de los rodillos será de 180 mm -230 mm -300 mm,
El espacio y el ángulo de los rodillos superiores e inferiores se pueden ajustar.
La cizalla es de corte de parada, el nivelador está embragado y detenido bajo la medición del codificador, adecuado para el corte de placas de acero inoxidable laminadas en caliente.
6. Cizalla hidráulica
Cizalla: marco fuerte, estación hidráulica fuerte para cizallamiento, tipo de cizallamiento pendular, corte de parada bajo medición del codificador.

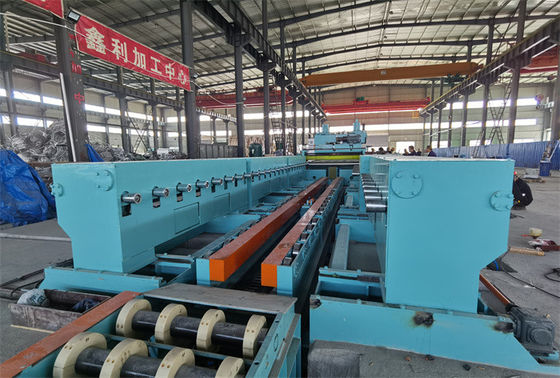

7. Apilador automático
Apilamiento de trampilla, recibe cada lámina en el brazo del rodillo, abre los dos brazos para soltar la lámina y que caiga sobre la mesa elevadora.
La mesa de rodillos entrega las láminas apiladas hacia afuera para empacar.
8. Control automático, todo el proceso está bajo control PLC en modo automático. Las acciones críticas están bajo la supervisión de cámaras, el operador puede supervisar y operar la línea de corte a medida fácilmente en la consola de control.
