Servo cortado a la línea de longitud
Product Details
sus cortar a la línea de la máquina de longitud
,Máquina de corte por servo a longitud
,Máquina de corte a longitud de alta precisión

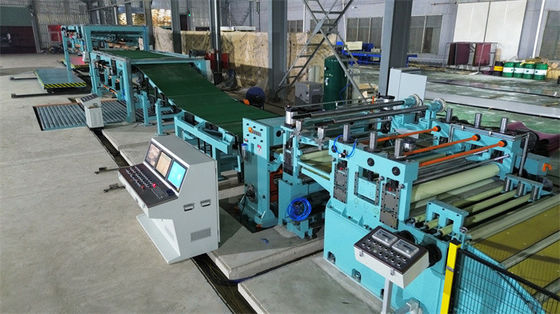

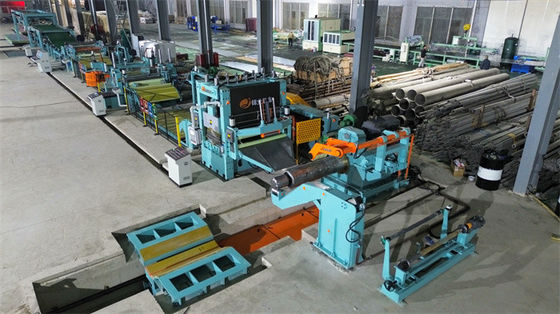

Línea de corte a medida servo de alta precisión para bobinas de acero inoxidable con recorte de bordes
La línea de corte a medida servo es una línea de producción para cortar bobinas de acero a medida después de desenrollar y nivelar, compuesta por desenrollador, nivelador, alimentador de longitud NC, cizalla servo de alta velocidad, apiladores dobles, etc.
Características
- El proceso de desenrollado, nivelado, corte y apilado es automático sin tensión de estiramiento en la lámina.
- El sistema de control es control servo PLC y pantalla táctil HMI, el operador introduce la longitud y cantidad de corte, establece la velocidad de alimentación, intercambio automático y manual, longitud de alimentación, piezas de alimentación, inicio automático, parada automática, pausa, reinicio del contador, avance, retroceso, cizalla arriba, cizalla abajo, alarma anormal, etc.
- La protección de la superficie de la lámina se observa cuidadosamente en la línea de corte a medida, como revestimiento de cromo duro, rodillo recubierto de goma de PU, brazos receptores de PU, etc.
- Cizalla servo: El servomotor controla la acción de cizallamiento, bajo ruido y menos tuberías. El servo que ajusta la separación de la cuchilla con función de memoria puede realizar un ajuste rápido de la separación de la cuchilla. La cizalla puede actuar sola para cumplir con la verificación de la longitud en línea
- Apiladores: Las posiciones de las placas deflectoras están en control servo: el operador establece la longitud y el ancho de la lámina en la pantalla táctil, presiona una tecla, las posiciones se ajustan automáticamente, mientras tanto, se pueden ajustar finamente. La mesa de tijera baja automáticamente en el sensor fotoeléctrico o en el modo de grosor, puede cambiar entre los dos modos para apilar con soporte de paletas de madera o marco de acero. El sensor fotoeléctrico de correlación para los brazos receptores puede evitar la acción incorrecta de los brazos causada por papel laminado o película en las láminas.
Composición
| No. | Composición | Cantidad |
| 1 | Sillín de preparación de bobina | 2 pares |
| 2 | Coche de carga de bobina | 1 juego |
| 4 | Desenrollador + rodillo de sujeción de bobina + enrollador de papel | 1 juego |
| 5 | Nivelador 6hi + limpiador de rodillos de trabajo | 1 juego |
| 6 | Bucle de rodillo en cascada 1 | 1 juego |
| 7 | Guía lateral | 1 juego |
| 8 | Alimentador servo NC | 1 juego |
| 9 | Laminador de película/papel electrostático de doble cara | 1 juego |
| 10 | Cizalla servo | 1 juego |
| 11 | Cinta transportadora + coche de chatarra | 1 juego |
| 11 | Apiladores dobles | 1 juego |
| 12 | Mesas de rodillos de doble salida | 1 juego |
| 13 | Sistema hidráulico | 1 juego |
| 14 | Sistema neumático | 1 juego |
| 15 | Sistema de control eléctrico | 1 juego |
Parámetros
Línea de corte a medida servo de 0.3-3 x 1600
Rendimiento de la máquina:
| No. | Artículo | Parámetros | |
| 1 | Longitud de corte |
Apilador1, 300-3000mm/ apilador2, 400-6000mm |
|
| 2 | Tolerancia de longitud de corte | L=2m≤±0.3mm(2.0mm) | |
| 3 | Tolerancia de longitud diagonal | L=2m≤±0.5mm(2.0mm) | |
| 4 | Precisión de nivelación | ≤±1.2mm/m2 | |
| 5 | Altura de apilamiento | Incluye madera de amortiguación 700mm, máx. 5T. | |
| 6 | Rebabas de corte | Grosor ≤1 . 0mm , ≤0 . 03mm | |
| Por encima de 1 . 0mm , rebabas ≤ 3% del grosor | |||
| 7 | Precisión de apilamiento | Desviación entre capas: ≤1.0mm de ancho, ≤1.5mm de longitud | |
| Desviación en la altura de apilamiento <3mm para una altura de 500mm | |||
| 8 | Velocidad de corte | 0-60m/min | |
| Longitud de la lámina (mm) | tiempos de corte (pcs/min) | ||
| 1000mm | 50pcs | ||
| 2000mm | 30pcs | ||
| 3000mm | 20pcs | ||
| 4000mm | 15pcs | ||
| 6000mm | 10pcs | ||
| 9 | Potencia total | aproximadamente 240KW |
