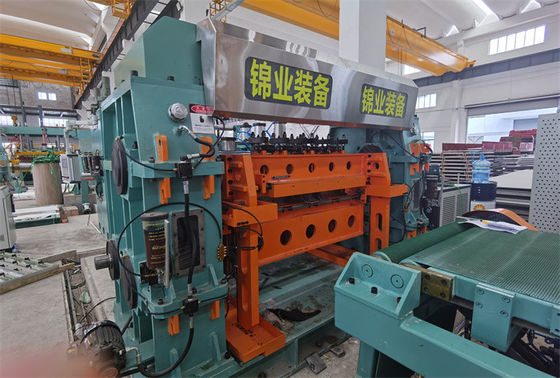

Corte automático de cizallas giratorias con mosca a la línea de longitud de acero inoxidable 0,3-3 X 1000
La línea de corte a longitud con cizalladora rotativa, fabricada por nuestra empresa, es de alta velocidad y alta precisión, especialmente adecuada para el corte de chapa fina de chapa corta de metal:
- El corte por mosca es adecuado para el corte de láminas finas de larga longitud (miles de metros).
- La frecuencia de corte por mosca puede ser de hasta 150 veces/min. Velocidad de línea 80-100m/min.
- El corte de hojas cortas significa un corte continuo de alta frecuencia y una alta productividad.
- 6El nivelador de alta precisión, el laminador de película y los doble apiladores son sistemas de producción de alta calidad.
- La línea de corte de la mosca para 0,3 -3,0 mm x 1000 mmW x 200 -3000 mmL.
- El ajuste de los rodillos de nivelación es automático mediante servopresión de los rodillos de respaldo.
Parámetros:
| Materia prima de entrada y producto terminado | |
| Las materias primas | Acero inoxidable laminado en caliente o en frío |
| Propiedad mecánica | Resistencia a la tracción σb≤800Mpa, σs≤550Mpa |
| El grosor | 0.2-2.0 mm, 0.3-3.0 mm |
| Ancho | Las medidas de seguridad se aplicarán en el caso de los vehículos de motor de las categorías A y B. |
| Superdopaje por bobina. | ≤ Φ1500,1800 mm |
| Identificación de la bobina | Φ508 mm (se amplía a Φ610 mm con juntas) |
| Peso máximo | 10 toneladas, 15 toneladas, 20 toneladas |
| Duración de la hoja | 200 a 3000 mm |
| Tolerancia de longitud | - ¿ Qué?0= 1M±0,3 mm (velocidad uniforme) |
| - ¿ Qué?0La velocidad máxima de desaceleración es de 1 m/s. | |
| Tolerancia de longitud diagonal | - ¿ Qué?1El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Alturas de apilamiento | 650 mm Máximo (suporte de madera de aproximadamente 150 mm de altura) |
| Peso máximo de apilamiento | 5 toneladas |
| Parámetros de CTL de vuelo | ||
| 1 | Velocidad lineal | 0 a 80 m/min |
| 2 | Velocidad de roscado | 0 a 15 m/min |
| 3 | Fuente de alimentación | 380V / 50Hz / 3PH |
| 4 | Potencia instalada | Alrededor de 220 kW |
| 5 | Vía de corte cruzado | Dos cuchillos volando contra el corte |
| Mecanismo de corte de vías | ||
| 6 | Vía de control | Control de CA, CNC y PLC |
| 7 | Motor de accionamiento | a. Motor de desenrollamiento: 30 kW CA b. Motor de nivelación: 75 kW CA |
|
c. Servomotor de tijeras voladoras: Acción alterna 90 kW |
||
Composición:
| Punto de trabajo | Cuánto tiempo | |
| 1 | Estación de carga | 1 |
| 2 | Vehículo de carga | 1 |
| 3 | Decoiler | 1 |
| 4 | Máquina de nivelación de precisión (19 rodillos) | 1 |
| 5 | Dispositivo de servoalimentación (incluido el dispositivo de laminación) | 1 |
| 6 | Cortador de mosca giratorio de alta velocidad | 1 |
| 7 | Transporte de cinta de tres etapas | 1 |
| 8 | 1ElEstabilizador automático de hojas | 1 |
| 9 | 2yEstabilizador automático | 1 |
| 10 | Sistema hidráulico | 1 |
| 11 | Sistema neumático | 1 |
| 12 | Sistema de lubricación | 1 |
| 13 | Sistema eléctrico | 1 |
Personajes:
- La línea de corte a la longitud consiste en hacer una cierta longitud de placas planas de acero por nivelación y corte a la longitud, compuesto de desenrollador, nivelador, cizallador rotativo, apilador,con una capacidad de carga superior o igual a 300 W, medición de longitud, revestimiento de película, entrega y salida de hojas, etc.
- El proceso de trabajo es desenrollar, 19 rodillos 6hi nivelación, medición de la longitud, corte rotativo de cizalladura, las hojas cortadas van a la primera apiladora hasta que el número de apilamiento alcanza el número preestablecido,luego transferir manualmente a la segunda pilaMientras que las hojas van a la segunda apilador, salida de las hojas en la primera mesa de elevación por mesa de rodillo y luego el primer apilador volver al estado de trabajo.el corte de una bobina de acero puede continuar continuamente.
- El proceso de trabajo es automático, adoptando el control servo PLC y HMI.on pantalla táctil, puede establecer tamaños de hojas, número de piezas, calcular el peso de las hojas, además, tiene funciones:longitud de alimentación establecida, número establecido de alimentación, intercambio entre manual y automático, arranque automático, parada automática, pausa, contador cero, botón fwd-rwd, corte hacia arriba, alarma de fallas, etc.
- Los rodillos recubiertos de cromo, los rodillos de PU, el soplador, etc. juegan un papel en la protección de la superficie de la hoja de que se lesione.
- Excepto el roscado manual, todo en el trabajo automático.
