La máquina cuadrada del molino de tubería de acero del rectángulo de los turcos dirige de ronda para ajustar

Estoy en línea para chatear ahora

La máquina cuadrada del molino de tubería de acero del rectángulo de los turcos dirige de ronda para ajustar

Ampliación de imagen : La máquina cuadrada del molino de tubería de acero del rectángulo de los turcos dirige de ronda para ajustar

Datos del producto:

Lugar de origen:	Wuxi, China
Nombre de la marca:	Jinye
Número de modelo:	Cuadrado 100 x 100

Pago y Envío Términos:

Cantidad de orden mínima:	1SET
Detalles de empaquetado:	3x40HC
Tiempo de entrega:	100-150 días
Condiciones de pago:	T/T

Contacto

La máquina cuadrada del molino de tubería de acero del rectángulo de los turcos dirige de ronda para ajustar

descripción

Nombre:	Máquina cuadrada del molino de tubería de acero del rectángulo	Entrada:	tiras de acero con poco carbono, poco aleadas
Salida:	tubos cuadrados de 30 de x 30 - de 200x200m m	Producir velocidad:	30-80m/min
Área terrestre:	los 65m los x 7m	Soldador del HF:	300KW de estado sólido
Corte:	Sierra caliente o fría	Útiles:	Rodillos Cr12
Formación de tecnología:	Cabezas de los turcos de la ronda a ajustar	Eje del rodillo:	80m m horizontales
Resaltar:	Máquina de moler de tuberías rectangulares cuadradas

Máquina del molino de tubería de acero del rectángulo del cuadrado por las cabezas de los turcos de la ronda a ajustar

Las tuberías de acero cuadradas del rectángulo son tuberías de acero estructurales ampliamente utilizadas, la tecnología de tubos rectangulares cuadrados pueden ser:

de la ronda a ajustar o rectangular por los rodillos de formación horizontales
de la ronda a ajustar o rectangular por las cabezas de los turcos
directamente tubos rectangulares cuadrados de la forma.

“Directamente ajustar” la formación de tecnología

Ruede directamente la tira de acero y la forma en el rectángulo de Square&, la soldadura y turcos de entonces dirige para conseguir los tubos acabados. Un conjunto completo de rodillos combinados puede hacer todo el cuadrado y los tubos rectangulares, son económicos y prácticos. El rollo que forma proceso toma los tubos cuadrados o rectangulares como un paquete de perfiles entre uno a ajustado automáticamente por un sistema de rodillos combinados.

De la ronda para ajustar los tubos por las cabezas de los turcos

De la tira de acero por el rollo que forma para hacer los tubos redondos y la soldadura de alta frecuencia, entonces clasificando los tubos redondos, mientras que la tarea de la ronda cambiante al cuadrado por las cabezas de los turcos.

La ventaja de turcos dirige es un sistema de rodillos se puede ajustar para adaptarse a todos los tamaños del cuadrado, tubos rectangulares, ahorrando el coste de los rodillos.

La estructura de la cabeza de los turcos no es formación tan forzada, su ronda para ajustar la formación es más suave y la forma del tubo es así más hermosa.

Cadena de producción del tubo del cuadrado 100 x 100:

Composición	Configuración	Parámetros
Uncoiler	Una extensión hidráulica principal	1.0- 3,0 x 100-400m m ID508, OD1800mm, 6T
esquileo y soldador	Esquileo hidráulico automático, soldadura al arco de argón	H13 cuchillas, 3,0 x 400m m, 16~250A

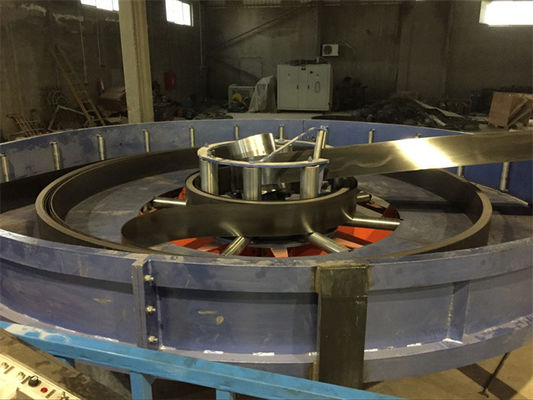

Acumulador espiral horizontal	El pellizco que alimenta en muchacho espiral, acumula la tira de acero en cuerpo y salir pasivo	diámetro de los 5m, 50KW, 200m/min que alimenta,

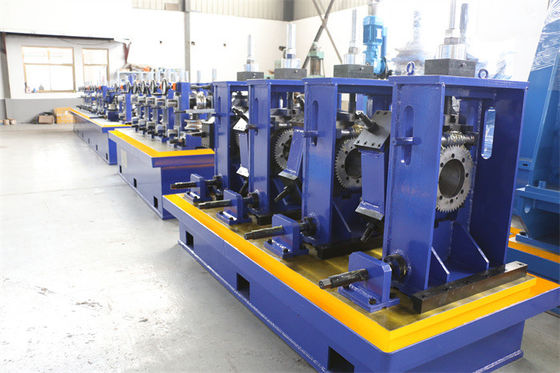

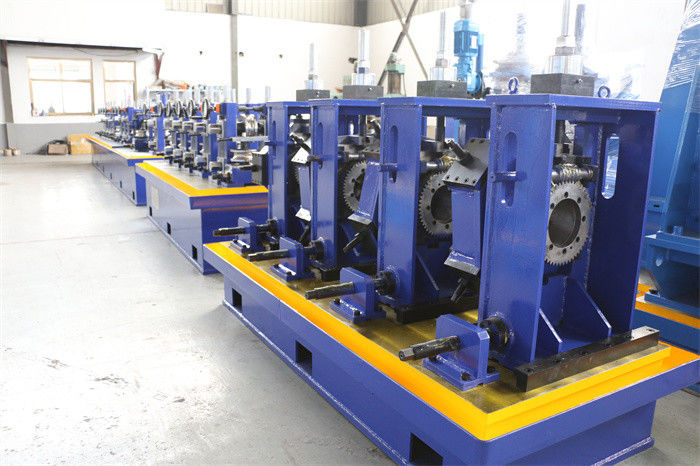

Formación de la máquina	avería que forma y formación del aleta-paso	7sets rollos horizontales, 8vertical rollos 132KW
Soldadura y enfriamiento	guía de la costura, el exprimir de soldadura del HF, el quitar las rebabas, (espray del cinc en costura de soldadura), refrescándose	la guía de las costuras de los turcos, 300KW soldador de estado sólido, 3rolls que exprime, 2pcs remueve las rebabas raspar, el tanque de enfriamiento de los 4m
Máquina de clasificación	rodillos horizontales, verticales y ajuste linear	4 rollos verticales, 4 rollos horizontales y cabezas de los turcos 4sets
El corte de la mosca consideró	Corte frío, fricción caliente opcional	Φ38~Φ127mm x 10m, hoja de sierra de OD700mm×ID90mm× 4.0m m, 60KW
Tabla del rollo de la salida	el solo lado corre hacia fuera	el 12m
Poder total		650KW

El tubo de ERW trabaja a máquina la especificación:

Modelo	Tamaño del tubo	Soldador del HF (kilovatio)	Poder del motor (kilovatios)	Velocidad (m/min)
Modelo	Фmm x milímetro	Soldador del HF (kilovatio)	Poder del motor (kilovatios)	Velocidad (m/min)
HG16	Ф (7-20) x (0.2-0.5)	60	22	80-140
HG25	Ф (8-32) x (0.35-1.3)	100	45	70-130
HG32	Ф (15-50) x (0.6-2.0)	150	110	60-120
HG50	Ф (20-63) x (0.8-2.5)	200	160	50-100
HG63	Ф (20-76) x (0.8-3.0)	250	200	30-90
HG76	Ф (25-80) x (1.2-4.0)	300	110x2	30-80
HG89	Ф (32-102) x (1.5-4.5)	300	132 x 2	30-80
HG114	Ф (38-127) x (1.5-4.5)	300	160 x 2	30-70
HG125	Ф (50-165) x (2.0-5.0)	400	185x2	20-60
HG165	Ф (76-165) x (2.0-6.0)	600	200x2	15-50

Configuración del sistema eléctrico del molino de tubo

1.Pipe que forma y que clasifica por el motor de DC controlado por el conductor de Parker DC
2. el equipo de soldadura de alta frecuencia se hace en Baoding
3.Flying vio que sistema de control es Contor
consola del sistema 4.One para el uncoiler y el acumulador

La máquina cuadrada del molino de tubería de acero del rectángulo de los turcos dirige de ronda para ajustar 0

La máquina cuadrada del molino de tubería de acero del rectángulo de los turcos dirige de ronda para ajustar 1
