La cortadora Recoiler de la chapa trabaja a máquina para la precisión que raja la línea

La cortadora Recoiler de la chapa trabaja a máquina para la precisión que raja la línea

La línea que raja de acero de la precisión incluye la máquina del uncoiler, la máquina de la cortadora, el tensor y la máquina del recoiler, etc….

• Máquina de Uncoiler: carga de acero de la bobina del oso y desenrollar la tira de acero para rajar.
• Máquina de la cortadora: los cenadores dobles de llevar los cuchillos circulares para rajar la tira de acero longitudinalmente, el motor y la impulsión de la caja de cambios los dos cenadores por las juntas universales, aprietan de cenador superior son ajustados por el motor y engranaje y barra de gusano. La precisión de la cortadora es muy importante, los dos cenadores debe ser paralela, los cuchillos y los espaciadores deben ser buena precisión

Las herramientas de la cortadora incluyen los cuchillos circulares, los espaciadores de acero entre los cuchillos y los amortiguadores para dirigir las tiras rajadas recto que se van de cortadora.

Los cuchillos circulares que los materiales diferencian al material de la tira de metal para rajar, los espaciadores de acero se hacen de CK45 en diversos gruesos, los amortiguadores pueden ser barras de madera rectas o anillos de goma. para dar rajar de la alta precisión:  combe +/-0.10mm/m, borde remueve las rebabas:  ≤0.3mm, rectitud: ≤0.8mm/m, anchuras rajadas ±0.1mm.

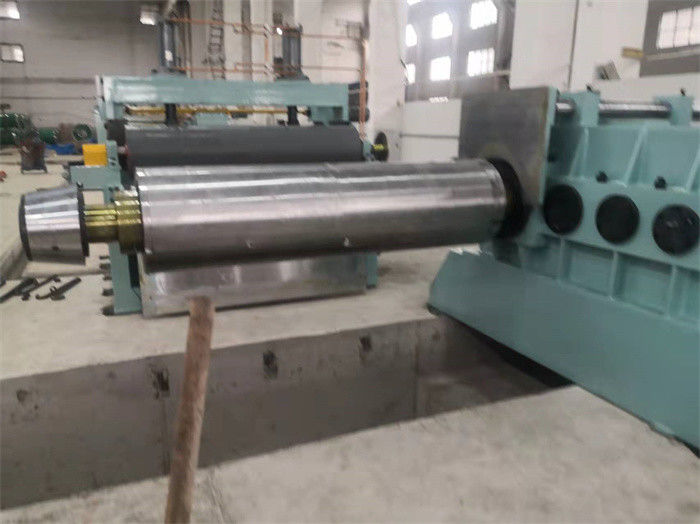

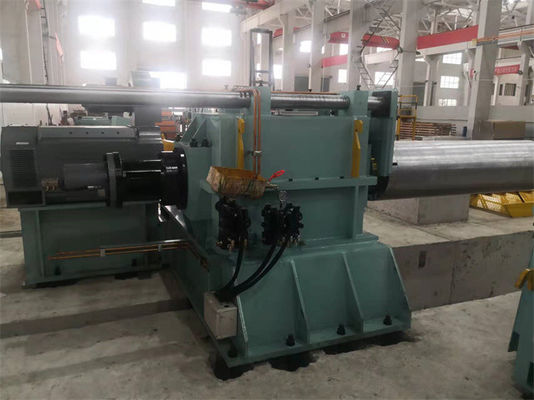

• Máquina de Recoiler: el rebobinado rajó tiras en el mandril del recoiler, él incluye el separador de la prensa, el mandril de la extensión, el motor impulsor y la caja de cambios de la transmisión, brazo de ayuda, empujador.

Para la bobina fina de la hoja, el mandril del retroceso es inconsútil, proteger las tiras de acero dentro de capas.

Las tiras de acero rebobinadas están aseadas en las capas y los bordes, el telescopio dentro 0.5m m

La máquina que raja de la hoja fina es la velocidad 120m/min que raja, 150m/min, 200m/min de la alta precisión, cada media hora puede rajar una bobina, más

el mecanismo eficaz se arregla para acortar el tiempo ocioso, la época del cargamento, dirigiendo y la descarga está sobre 10minutes, por cada uno 8 horas puede rajar 10coils (10coils x 15T = 150T), cambios 300T de cada día dos.

Caracteres:

1. Bobina que almacena la silla de montar: la bobina puesta lista en la silla de montar, coche de bobina (carretilla) puede venir debajo de la bobina y levantarla para arriba, que reduce hora laborable de la grúa de arriba y evita la bobina de acero que es dañada si la grúa puso directamente la bobina en el coche de bobina.
2. Coche cargado de la bobina: cualquier tipo tipo del coche del piso o del hoyo de bobina, se asegura que el cargamento eficiente de la bobina sobre desenrolle el mandril.
3. solo uncoiler del mandril: el mandril hidráulico de la extensión apropiado para 508m m, y puede instalar segmentos adicionales o la manga de goma a bobinas más grandes de la identificación del uncoiler. La carga en el mandril varía con diversas bobinas del metal de las dimensiones.
4. brazo principal de la prensa de la tracción de la bobina, policía que traspala la placa: coopere con uno a para abrir la cabeza del coill y envíe en alimentador del pellizco.
5. Alimentador del pellizco y equipo preleveling: en roscar envíe la cabeza de la bobina adelante a la cortadora, en el modo automático, síncrono con la cortadora que envía continuamente la tira en lazo del acumulador.
6. lazo del acumulador 1# primer en tierra: placa de aleteo hidráulica como puente para dejar el paso fino de la hoja encima durante roscar la etapa, en modo automático, para acumular el viaje de acero en hoyo del lazo para sincronizar velocidad de alimentación y que raja del pellizco, con los ojos eléctricos en las paredes del hoyo a la reacción.
7. Rodillos de la prensa y guía lateral: dirija a horizontalmente y verticalmente la tira de acero en centro de la máquina que raja. Ajuste manualmente la guía lateral a la anchura de acero de la tira.
8. Máquina principal, máquina que raja: incluya un par de ejes paralelos del cuchillo, de un soporte movible de la cortadora, de un soporte fijo de la cortadora, de tornillo abajo del mecanismo, de impulsión y de transmisión controladas por el conductor de DC/CA.
9. Mecanismo de botes giratorios del pedazo del borde: enrolle para arriba el pedazo del borde, enrollando la tensión es proporcionado por el motor cicloide a través de la rueda de fricción.
10.  hoyo del lazo del acumulador 2#: la misma estructura con el hoyo del acumulador 1#, garantizar la velocidad síncrona de rajar y del retroceso, las tiras rajadas enreda nunca nunca en el lazo.
11. Unidad de medición de la tensión y de la velocidad: las lanas hidráulicas sentían el tipo o el tipo disposición del rodillo de la tensión del retroceso, codificando la línea velocidad de la medida antes de retroceder.
12. Rodillo y pre separador de la desviación: antes de retroceder, tiras de acero separadas en la dirección de las tiras de la orden y de la guía a retroceder pinza del mandril.
13. Separación overarm y recoiler: mandril inconsútil o abierto de los segmentos, asegurarse del buen retroceso, chepa que arrolla ≤0.5mm, diferencia ±0.10mm del borde.
14. Sistema de control eléctrico: PLC de Siemens para controlar la línea que raja que trabaja en 200m/min.ü de alta velocidad

Parámetros:

Disposición:
