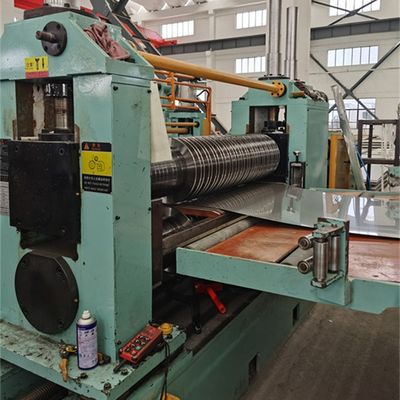

Bobina de acero que raja la línea para la hoja de acero en frío del CR (0.2-3 x 1250)

Línea de corte de bobina de acero para chapa de acero CR laminada en frío(0,2-3 x 1250)

Descripción

La línea de corte de bobinas de acero es un equipo altamente plástico utilizado para cortar y volver a enrollar materiales de bobina de acero importados o producidos en el país en bobinas de acero más estrechas y de la misma longitud.Hablando en general, este proceso consiste en alimentación automática, corte de bobina de acero requerido, movimiento del soporte de bobina, enrollamiento y corte de pórtico.con un peso de acero en bruto superior o igual a 86,4 g/m2, como el acero al carbono laminado en frío, el acero inoxidable, la placa de acero recubierta de color, la placa de aluminio, etc.

De acuerdo con los diferentes procedimientos de operación, hay tres tipos diferentes de líneas de producción de corte de bobinas de acero: manual, semiautomática y totalmente automática.Los equipos semiautomáticos y totalmente automáticos están equipados con controladores programables., que puede completar automáticamente todo el proceso de corte y monitorear varios parámetros de funcionamiento en tiempo real, mejorando la eficiencia de producción y la calidad del producto.

En comparación con los equipos de corte manual, las líneas de producción de corte de bobinas de acero con mayor automatización tienen ventajas tales como alta eficiencia de trabajo, operación sencilla, alta precisión,y confiable calidad del productoPor lo tanto, se utiliza ampliamente en líneas de producción de procesamiento en frío de acero en industrias como tuberías de acero, edificios, energía solar, electricidad, muebles, automóviles, electrónica, etc.

Las láminas de acero al carbono son las láminas metálicas más comunes, la mayoría de las láminas de acero al carbono son de acero con bajo contenido de carbono (acero suave), las láminas de acero de carbono medio y alto son de acero de alta calidad de alta resistencia a la tracción,Las bobinas de acero al carbono HR laminadas en caliente son más gruesas que las láminas de acero antes del proceso de laminado en frío,

La bobina de acero laminado en frío es de láminas delgadas después del laminado en frío, el rango de grosor generalmente está por debajo de 2 mm, el grosor mínimo puede ser de alrededor de 0,2 mm, requiere corte de alta precisión a alta velocidad.A menudo vemos CRDamos varias opciones de configuración de líneas de corte para que los clientes elijan, lo que necesita el cliente diciendo su plan de producción,Entonces calculamos la velocidad de corteCada línea de corte es personalizada, por lo tanto más adecuada para el cliente.

Composición y parámetros:

1)Silla de preparación de bobina, carga de 20T

2) Desenrollador de mandril único (mandril de 508 mm, con rodillo de prensa de 7,5 kW)

3) Dispositivo para enderezar y cubrir la cabeza de la bobina

4) Doble pinzón rollos y 5 rodillos nivelador y cabeza de corte de bobina (30KW AC)

5) Acumulador de pozo 1 (3 m de largo, 3 m de profundidad, 1,6 m de ancho)

6)Guía lateral antes del cortador (300-1300 mm de rango ajustable)

7)Slitter ((cambio rápido de dos cabezas es opcional), 220 mm de proa, 110KW DC

8) remolque de desechos de borde (localizado debajo de la tabla de transmisión) 4KW frecuencia variable

9) acumulador de pozo 2 (3 m de largo, 4 m de profundidad, 1,6 m de ancho)

10) Pre-separador y tensor, rodillo deflector

11)Recoiler con soporte de prensa de separador de 508 mm mandril sin costura

12) Carro de descarga de bobina, carga de 20T

13) Sistema hidráulico, sistema neumático 7.5 kW bomba

14)Sistema de control eléctrico

Proceso de diseño:

Silla de preparación de bobinas, Carro de carga de bobinas, Descargador de mandíbula única con rodillo de prensa, pelador de cabeza de bobina, alimentador de pellizco y pre-nivelador de 5 rodillos, cizalladora, bucle de hoyo 1, guía lateral, cortador, remachador de chatarra,Ciclo de la fosa 2, Tensión y pre-separador, rodillo de corte y de deflector, retrocesión con separador de brazo superior, carro de descarga de bobina, (tornilla)

Parámetros:

Configuración:
