Corte fino de la chapa a la línea máquina de la longitud con el condensador de ajuste de borde
El corte de hoja de la bobina del metal a la línea de la longitud es uno de nuestros productos principales de la máquina, nosotros fabrica el corte de hoja de metal a la línea máquinas de la longitud para 15years, tiene corte suministrado a la línea de la longitud a Malasia, a KSA, a UAE, a Nigeria, a Argelia, a los E.E.U.U., a Rusia, a Etiopía, a Egipto, a etc, cerca de 30 países,
Las hojas de la bobina pueden ser hojas de acero laminadas en caliente, en frío, galvanizadas, hoja de acero inoxidable, hojas de aluminio, el corte de hoja ligero del indicador a la línea de la longitud tiene la nivelación fina y corte rápido. Llanura +/-1mm de la hoja por el metro cuadrado, parada rápida que corta los 2m x 28pcs/min.
El funcionamiento continuo del nivelador, de la alimentación serva de la longitud y del esquileo neumático rápido de asegurar el funcionamiento de la precisión de alta velocidad y alta, apilando velocidad sigue las hojas de corte que vienen y apila cada hoja rápidamente uno por uno, para una bobina 2m m x 1250 de x 15T, él toma 20minutes para cortar, sobre la bobina 40minutes uno.
Disposición
Dos sistemas arrollan la preparación de la silla de montar, solo uncoiler del mandril con la tensión trasera, prensa y policía de la cabeza de la bobina, 4 alto nivelador, lazo del hoyo, guía central, fijación serva de la longitud con la película, esquileo rápido, tabla de la correa de la entrega, uno o dos sistemas apilador, los coches de la salida o las tablas del rollo.
Composición
- Arrolle la silla de montar, bobinas de la tienda uno o dos para el recurso seguro, carga 20T
- Coche cargado de la bobina. bobina de la carga sobre el mandril del uncoiler, la elevación del up-down y caminar fwd-bwd.
- Solo uncoiler del mandril: el mandril hidráulico de la extensión para Ф508mm estándar, motor trasero de la tensión está instalado para el desenrollamiento estable y nivelar, centralizando la base del uncoiler para asegurar el centro de bobina en ceterline.
- Nivelador de 2+15 rodillos: 4Hi, 4 rodillos de reserva de las filas, 75KW DC.
- alimentación de la longitud 7Servo: Medición serva de la longitud (2+5+2 rodillos conducidos por el motor servo y el regulador)
- Esquileo rápido neumático de la parada: corte de abajo a subir, una forma de V más baja del eje inestable de la cuchilla.
- Transportador de correa: transporte las hojas acabadas al apilador
- Apilador: amontonamiento de la carga 5T.
- Coche de las hojas: entregue las hojas hacia fuera, después embalando. pueden ser dos coches, uno que trabaja y el otro que espera.
Parámetros:
| Corte ligero de alta velocidad del indicador a la longitud |
Parámetros |
| Grueso de acero de la hoja de la bobina (milímetros) |
0.2-1.5m m, 0.25-2.0m m, 0,3 -3.0mm, 0.4-4.0m m |
| Anchura de acero de la hoja de la bobina (milímetros) |
600m m, 1000m m, 1250m m, 1600m m |
| Carga de desenrollamiento (TA) |
10T, 15T, 20T |
| línea velocidad (mpm) |
80m/min |
| Cortando la exactitud (milímetros) |
±0.50mm /2m de largo
|
| Nivelación de la precisión |
≤±1.0mm/m2 |
| Cortar las rebabas |
el ≤3% de grueso |
| Amontonamiento de la precisión |
≤1.0mm en anchura, ≤1.5mm de largo, |
| Poder total (kilovatios) |
100KW ~ 130KW ~ 150KW |
| Área de tierra (L x W) |
los 25m x 10m |
Fabricación exacta:
| Parte |
Material, procesando, marca |
| eje, eje, rodillo |
42CrMo, HB250-275 |
| Capítulo, bases |
Q235-A, placas de acero Q345 (16Mn) que sueldan con autógena, tratamiento de recocido |
| Cuerpo de la caja de cambios |
Q345 placas que sueldan con autógena, tratamiento térmico, voladura de arena, pintura de la cartilla |
| Engranajes: |
el acero de forja 40Cr, HB240-255, dientes cementó, los dientes molidos |
| Segmentos de Uncoiler: |
55# echó de acero, el temple, la capa dura del cromo y el pulido |
| Pompa hydráulica |
Bomba variable del pistion de Yuken |
| PLC |
Siemens S200 |
| Transporte |
HRB, ZWZ, SKF |
| Piezas neumáticas |
Airtac, SMC |

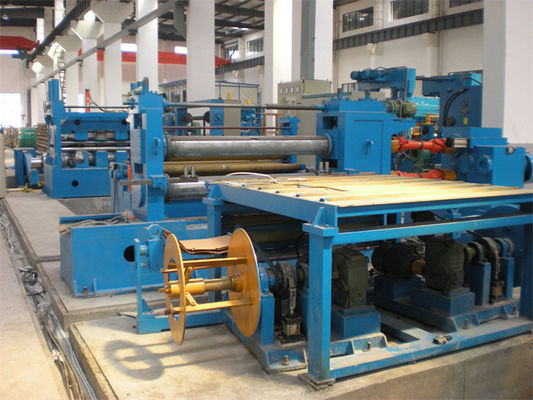

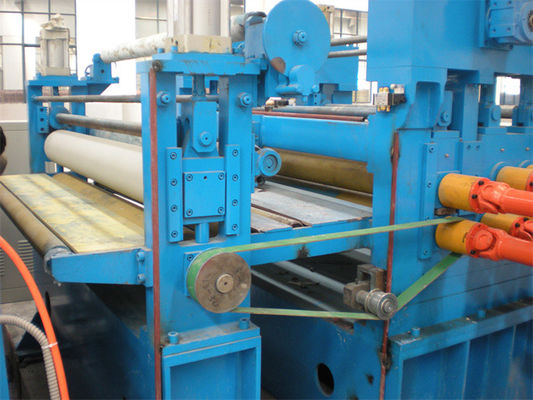

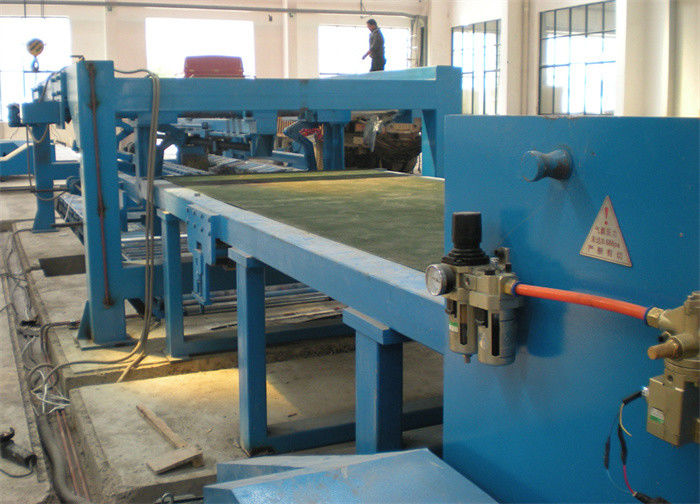

Fotos:
